Привязка крайних колонн к поперечным (торцевым) модульным координационным осям.

Привязка торцевых колонн выполняется смещением геометрической оси колонны по отношению к координационной оси на 500 мм внутрь здания (рис. 1.18). Такое смещение колонн в торце здания обеспечивает необходимый зазор между стеной и пристенной несущей конструкцией покрытия для размещения верхней части колонн торцевого фахверка.

Рис. 1.18. Привязка колонн в торце здания

Привязка колонн в местах устройства деформационных швов

Швы, как правило, устраивают на двух колоннах (со вставкой и без нее).

Продольные швы между параллельными пролетами одной высоты и швы в местах перепада высот как параллельных, так и взаимно перпендикулярных пролетов выполняются на двух колоннах со вставкой между модульными координационными осями. Размеры вставок (с) определяются в зависимости от вида каркаса и, привязок его элементов к координационным осям, требуемых температурных зазоров, а в местах перепада высот еще учитывают и толщину стен.

Поперечный ТДШ устраивают:

- при длине температурного блока А < 144 м - на двух колоннах, геометрические оси которых располагают на расстоянии 500 мм от модульной координационной оси (рис. 1.19, а);

- при длине температурного блока А ≥ 144 м – на двух колоннах со вставкой (на двух осях) с = 100 мм (или кратным 50 мм), а геометрические оси колонн располагают на расстоянии 500 мм от каждой координационной оси внутрь блока (при этом допускается размер 500 мм заменять большим, но кратным 250 мм) (рис. 1.19, б).

Продольный температурно-деформационный шов (ТДШ) без перепада высот между смежными параллельными пролетами – такие ТДШ устраивают на двух осях со вставкой (с), а колонны привязывают по правилам привязки крайних колонн. В зданиях с покрытиями по подстропильным конструкциям грани колонн, обращенные в сторону шва, смещаются с парных координационных осей в сторону шва на 250 мм (рис. 1.20).

Рис. 1.19. Привязка парных колонн в поперечных температурных швах

а – основная типовая; б – допускаемая

Рис. 1.20. Привязка колонн средних рядов в продольных температурных швах при наличии подстропильных конструкций

Размер вставки должен равняться сумме размера привязки к продольным координационным осям граней колонн, обращенных в сторону шва, и расстояния между этими гранями, равного 500 мм или большему размеру, кратному 250 мм (рис. 1.21).

Рис. 1.21. Разновидности привязки колонн средних рядов в продольных температурных швах

а – при отсутствии подстропильных конструкций с основной вставкой 500 мм; б – варианты

ТДШ в перепадах высот параллельных (рис. 1.22, а) и взаимно перпендикулярных (рис. 1.22 б) пролетов – эти швы выполняются на двух колоннах со вставкой между координационными осями.

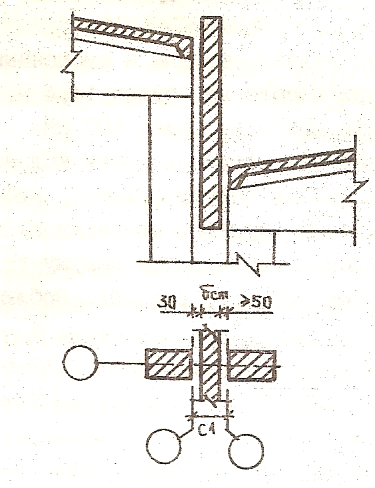

Рис. 1.22. Устройство ТДШ в местах перепада высот

а) параллельных пролетов; б) взаимно-перпендикулярных пролетов

Колонны торцового фахверка имеют «нулевую» привязку – координационная ось совпадает с наружной гранью колонны. Привязка колонн продольного фахверка назначается такой же как основных колонн данного ряда.
