аво к
Управление АВО"К
Регулирование теплопроизводительности агрегата можно производить как вручную, так и в автоматиче# ском режиме.
По специальному заказу изготовитель может по# ставить систему автоматического управления (САУ),
включая шкаф управления ШСАУ, в котором располо# жены переключатели управления и индикаторные лампы, регулирующие клапаны, датчики температуры и т.п.
Функциональные схемы систем автоматического управления
Вариант 1 (шкафы серии ШСАУ"АВО"К 1) |
|
|||
Наиболее простой вариант управления агрегатом |
для подключения пульта дистанционного управле# |
|||
воздушного отопления реализован в шкафах серии |
ния, а также отключение системы при срабатывании |
|||
ШСАУ"АВО"К 1 и обеспечивает работу агрегата в по# |
автомата защиты электродвигателя вентилятора. Пре# |
|||
стоянном режиме. Предусмотрены сухой контакт |
дусмотрена возможность подключения группы |
|||
для блокировки системы при пожаре, клеммы |
из 2…8 АВО#К. |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пример обозначения: ШСАУ"АВО"К 1.8 (0,15)(согласно таблице с.3) — шкаф системы автоматического уп#
равления серии ШСАУ#АВО#К 1 для подключения восьми АВО#К, каждый из которых оснащен вентилятором с эле# ктромощностью до 0,15 кВт.
При заказе ШСАУ для подключения нескольких агрегатов разного типоразмера следует указывать мощ# ность вентилятора каждого типоразмера.
Вариант 2 (шкафы серии ШСАУ"АВО"К 2)
Этот вариант управления обеспечивает дискрет# ную работу АВО#К, т. е. при достижении заданной температуры закрывается водяной клапан и выключа# ется вентилятор. Температура задается на комнатном термостате. При понижении температуры термостат включает вентилятор агрегата и АВО#К восстанавли# вает заданную температуру.
В данной схеме также предусмотрены сухой кон# такт для блокировки системы при пожаре, клеммы для подключения пульта дистанционного управления, а также отключение системы при срабатывании авто#
мата защиты электродвигателя вентилятора. Также как и в варианте 1 существует возможность подключе# ния группы из 2…5 АВО#К.
Пример обозначения: ШСАУ"АВО"К 2.5 (0,15) — шкаф системы автоматического управления для под# ключения пяти АВО#К, каждый из которых оснащен вентилятором с электромощностью до 0,15 кВт.
При заказе ШСАУ для подключения нескольких аг# регатов разного типоразмера следует указывать мощ# ность вентилятора каждого типоразмера.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вариант 3 (шкаф ШСАУ"АВО"К 3) |
|
|
|
||||
Обеспечивает плавное регулирование температу# |
Пример обозначения: ШСАУ"АВО"К 3 (0,15) — |
|
|||||
ры в помещении. Поддержание температуры произ# |
шкаф системы автоматического управления для под# |
|
|||||
водится при помощи комнатного датчика температу# |
ключения АВО#К, оснащенного вентилятором с элект# |
|
|||||
ры. Система регулирует положение водяного клапа# |
ромощностью до 0,15 кВт. |
|
|||||
на, задавая тем самым соотношение прямого и обрат# |
Габариты шкафа: 400×500×250 мм. |
|
|||||
ного водяного потока в обвязке АВО#К и, соответст# |
В комплект поставки шкафов входят: |
|
|||||
венно, температуру воды, протекающей через тепло# |
• шкаф САУ; |
|
|||||
обменник агрегата отопления. |
• схема электрическая принципиальная; |
|
|||||
11 |
|||||||
Как и в предыдущих схемах предусмотрены сухой |
• схема функциональная; |
||||||
|
|||||||
контакт для блокировки системы при пожаре, клеммы |
• схема соединений; |
|
|||||
для подключения пульта дистанционного управления, |
• руководство по эксплуатации ШСАУ. |
|
|||||
а также отключение системы при срабатывании авто# |
|
|
|
||||
мата защиты электродвигателя вентилятора. |
|
|
|
||||
аво к

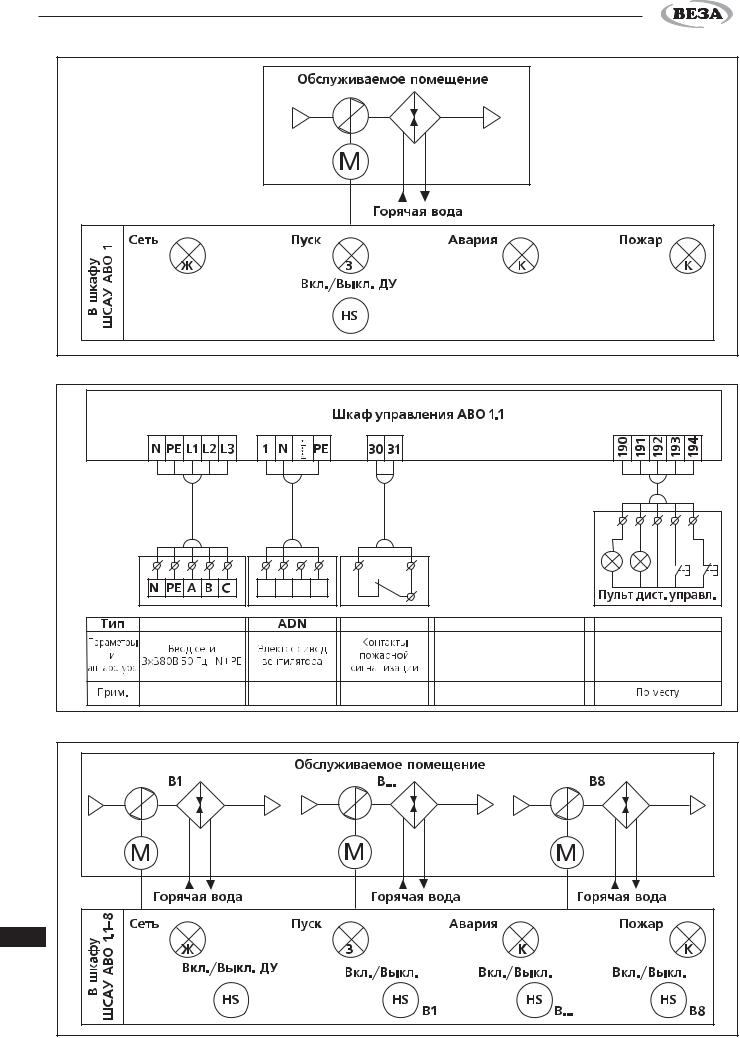

Схема функциональная ШСАУ"АВО"К 1
Схема соединений ШСАУ"АВО"К 1.1
Схема функциональная ШСАУ"АВО"К 1.1"8
12
аво к
Схема функциональная ШСАУ"АВО"К 2
Схема соединений ШСАУ"АВО"К 2.1 |
Схема функциональная ШСАУ"АВО"К 3 |
13
аво к |
Схема соединений ШСАУ"АВО"К 3.1 |
Варианты обозначения шкафов
ШСАУ АВО"К N.X(Y кВт, П/Т,Кvs) N — Тип шкафа;
Х — Количество АВО#К;
Y — Мощность вентилятора;
П — Пульт дистанционного управления; Т — Суточно#недельный таймер;
Kvs — только для ШСАУ#АВО#К 3.
•АВО"К 1.X(Y кВт, П/Т) — Самый простой вариант управления АВО#К. Очень удобно совмещать управление группами АВО#К в 1#ом шкафу;
•АВО"К 2.X(Y кВт, П/Т) — Предусматривает дискретную работу АВО#К по комнатному термостату;
•АВО"К 3.1(Y кВт, П/Т,Кvs) — Обеспечивает плавное регулирование температуры в помещении по комнатно# му датчику температуры (Для АВО#К 3 возможно управление только одним АВО#К из шкафа автоматики);
в комплект входит:
•ШСАУ#АВО#К 1.х — шкаф приборов управления;
•ШСАУ#АВО#К 2.х — шкаф приборов управления, комнатный термостат и клапан с приводом откр./закр.(R225 с приводом BELIMO LR230);
•ШСАУ#АВО#К 3 — шкаф приборов управления, комнатный датчик температуры (NI 1000) и клапан с приво# дом плавного регулирования (при заказе необходимо указать Kvs клапана) ;
•на шкафу расположены индикаторы («Сеть», «Пожар», «Работа», «Авария») для всех вариантов шкафов и пе# реключатель («Вкл», «Выкл», «ДУ») для шкафов АВО#К 1.х, переключатели («Вкл», «Выкл») упраления каж# дым вентилятором АВО#К;
•для всех вариантов шкафов предусмотрен клеммник дистанционного управления и сухой контакт для блоки# ровки с пожарной системой;
•при заказе необходимо указывать марку АВО#К.
По дополнительному соглашению возможна поставка следующих элементов САУ:
•пульт дистанционного управления (П),
•суточно#недельный таймер, обеспечивающий вкл/выкл. АВО#К в течение суток и дней недели (Т). Вариант обозначения:
•ШСАУ АВО#К 1.2(0,16 кВт, П/Т) — Шкаф управления 2#мя АВО#К по 1 типу, мощности двигателей вентилято#
14ров 0,16 кВт, в комплекте с пультом дистанционного управления и суточно#недельным таймером.
•ШСАУ АВО#К 2.3(0,37 кВт, П) — Шкаф управления 3#мя АВО#К по 2 типу, мощности двигателей вентиляторов 0,37 кВт. В комплект поставки входит шкаф, комнатный термостат, 3 комплекта 2#х ходового откр/закр. кла# пана с электроприводом и пульт дистанционного упраления.
•ШСАУ АВО#К 3.1(1,1кВт, Кvs=1,0) — Шкаф управления 1#м АВО#К по 3 типу, мощность двигателя вентилятора
1,1 кВт. В комплект поставки входит шкаф, комнатный датчик температуры, 2#х ходовой регулирующий кла# пан BELIMO R210 Kvs = 1 м3/ч DN = 15 мм, с электроприводом BELIMO LR24#SR.
аво к
Комплектность
Вкомплект поставки агрегата воздушного отопления АВО#К входят:
•агрегат в сборе;
•руководство по эксплуатации;
•индивидуальная упаковка;
•комплект монтажный поставляется дополнительно.
Дополнительно могут поставляться:
• элементы системы автоматического управления.
Монтаж, эксплуатация и техническое обслуживание агрегатов
Монтаж АВО"К |
|
||||
При установке агрегата должен быть обеспечен |
та, если предусмотрено использование АВО#К в каче# |
||||
свободный подток воздуха помещения к всасываю# |
стве воздухоохладителя. |
||||
щему коллектору вентилятора. Это достигается, если |
При подключении теплообменника к водной маги# |
||||
воздухонепроницаемая преграда (например, стена) |
страли должны быть исключены любые нагрузки, |
||||
удалена от всасывающего отверстия на расстояние |
приводящие к механическим повреждениям и нару# |
||||
не менее 140 мм. Наиболее предпочтительным явля# |
шения герметичности. Подвод трубопроводов следу# |
||||
ется расстояние 300 мм. Этот же размер следует при# |
ет осуществлять таким образом, чтобы при проведе# |
||||
нимать для предельного приближения корпуса агре# |
нии ремонтных работ была возможность их быстрого |
||||
гата к перекрытию или полу. Элементы крепления |
отсоединения. |
||||
АВО#К к строительным конструкциям также не долж# |
На входе воды в теплообменник должен быть уста# |
||||
ны препятствовать подтоку воздуха из помещения к |
новлен грязевой фильтр. |
||||
всасывающему отверстию вентилятора. |
Перед установкой агрегатов с воздухораспредели# |
||||
АВО#К необходимо устанавливать в положении, |
телем, имеющим жалюзи (типы 1, 2, 5, 6), необходимо |
||||
позволяющем отвод воздуха и слив воды и конденса# |
провести загиб створок жалюзи до требуемого угла. |
||||

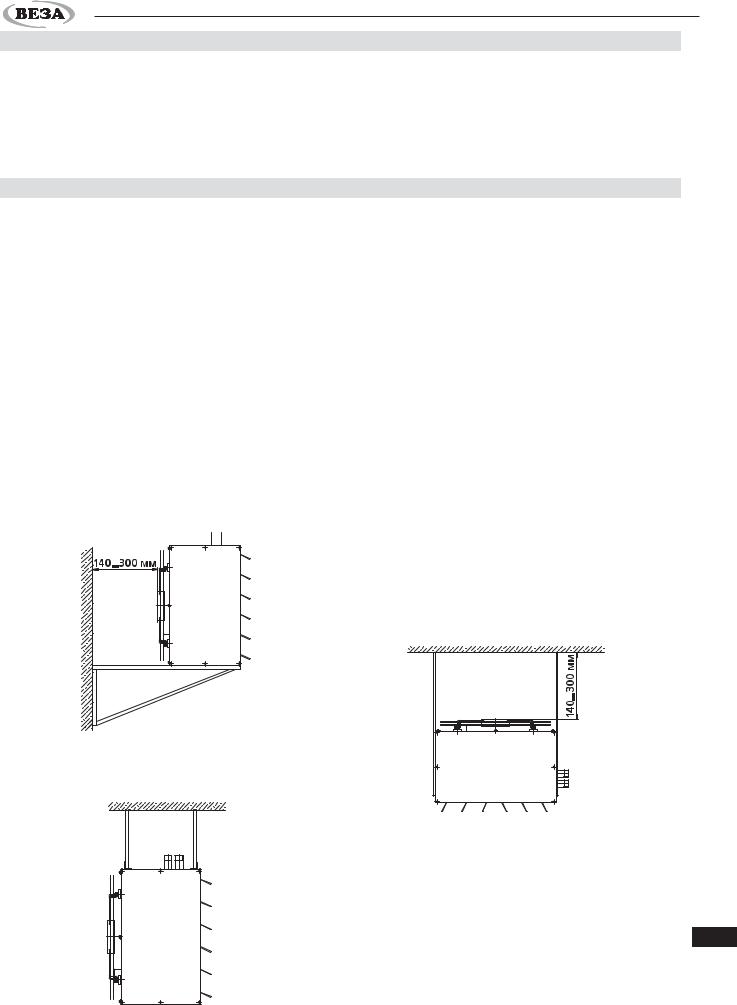

Рекомендуемые схемы установки агрегата: |
|
||||
Схема 1. |
|
||||
Вертикальная установка с креплением к стене |
|
||||
с использованием монтажного комплекта N1 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Схема 2.
Горизонтальная установка с креплением к потолку с использованием монтажного комплекта N2
Схема 3.
Вертикальная установка с креплением к потолку с использованием монтажного комплекта N3
При заказе монтажного комплекта необходимо указать его номер и марку АВО#К.
Пример записи при заказе монтажного комплекта N1 для АВО#К#5хВ1 :
Монтажный комплект N1 — АВО"К"5×В1
15
аво к
Эксплуатация и техническое обслуживание агрегата
Очистка воды
Существенным фактором, влияющим на работо# способность теплообменников типа ВНВ, является су# жение проходного отверстия контура, по которому циркулирует вода, из#за различного рода примесей,
вней содержащихся. Для удаления взвешенных при# месей, выпадающих в осадок, на входе в теплообмен# ник необходимо установить грязевой фильтр, отсека# ющий эти примеси.
Вторая группа — соли кальция и т.п. — растворена
вводе и отлагается на внутренних поверхностях, по# степенно уменьшая диаметр трубопровода. Для ми# нимизации этого явления целесообразно применять специально подготовленную воду из сетей централь# ного теплоснабжения.
В процессе эксплуатации необходимо системати# чески проводить профилактические работы. Особое внимание следует обратить на состояние болтовых и винтовых соединений, теплообменных ребер и тру# бок ВНВ, трубопроводов.
Очистку алюминиевого оребрения от накопившей# ся пыли рекомендуется производить один раз в год продувкой или промывкой водой под давлением. При соблюдении достаточной чистоты в помещении очистку оребрения можно проводить реже, по факти# ческому состоянию изделия.
Регулировка направления лопаток воздухораспре# делителя обычно производится один раз при монта# же, но может производиться повторно при измене# нии расположения объектов в обслуживаемой зоне.
В случае угрозы понижения температуры в помещении до уровня, приводящего к замерзанию во" ды в теплообменнике АВО"К, необходимо произвести ее слив через сливное отверстие, расположен" ное со стороны патрубков за боковой декоративной крышкой агрегата. Теплообменники горизон" тально расположенных агрегатов в обязательном порядке должны быть продуты сжатым воздухом для удаления жидкости, скопившейся ниже уровня сливного отверстия. В отдельных случаях допуска" ется консервация системы путем заполнения системы инертной незамерзающей жидкостью.
Особенно важно правильно запустить систему отопления с АВО#К после монтажа, так как при прове# дении гидравлических испытаний вода остается внут#
ри АВО#К до подачи тепла. При этом помещение мо# жет остыть до отрицательных температур с последую# щим размораживанием оборудования.
