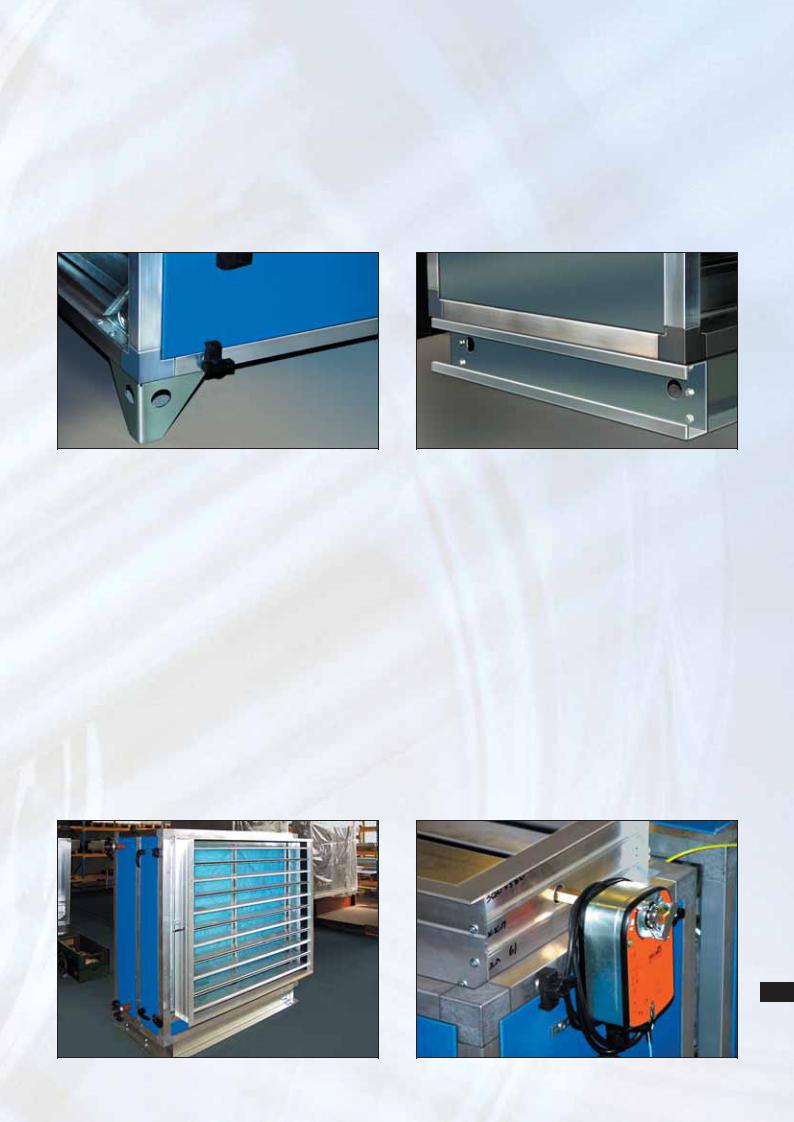

Опорные рамы и ножки
Предназначены для установки на них блоков кондиционеров. Ширина рамы определяется шири% ной блоков, длина — конкретным их набором. Для установки кондиционеров КЦКП%1.6…8 набира% емых из функциональных блоков и моноблоков стандартно применяются ножки (исключение со% ставляют моноблоки МБ%05, 06, 08, поставляемые
Воздухозаборные клапаны
на единой раме). Для установки кондиционеров КЦКП%10…100 набираемых из функциональных бло% ков и моноблоков стандартно применяется рама. Для удобства погрузки оборудования, рама и нож% ки имеют строповочные отверстия. При заказе кон% диционера с блок%камерой форсуночного орошения, следует учитывать высоту бака камеры орошения.
Служат для приема и/или смешения воздуха, по% ступающего в кондиционер. Применяются на перед% них панелях, блоках приемных и приемно%смеси% тельных. В раму из алюминиевых профилей уста% навливаются поворотные лопатки, изготовленные из профильного алюминия. Шестеренчатый привод расположен внутри профиля и выполнен из высоко% прочного термостойкого пластика. Уплотнения ло% паток по стыковым соединениям обеспечиваются заделанным в них эластичным морозоустойчивым резиновым профилем, что делает клапаны устойчи% выми к обмерзанию. Для кондиционеров большой производительности лопатки клапана разделяются импостом, а приводы устанавливаются с обеих сто% рон.
Клапаны могут оснащаться ручным или электри% ческим приводом для режимов пропорционального или двухпозиционного регулирования. Электричес% кие приводы стандартно предлагаются с пружин% ным возвратом, гарантирующим закрытие лопаток клапана при аварийном отключении электроэнер% гии (важно для зимней эксплуатации). Ось привода (12×12мм) может быть расположена на любой сто% роне обслуживания.
Клапан размещается внутри или снаружи блока и крепится к подводящим воздуховодам через гиб% кую вставку (поставляется по запросу). Кондицио% неры в «северном» исполнении комплектуются кла% панами изготовленными из оцинкованной стали с установленными в них ТЭНами и подогреваемым
электроприводом.
21

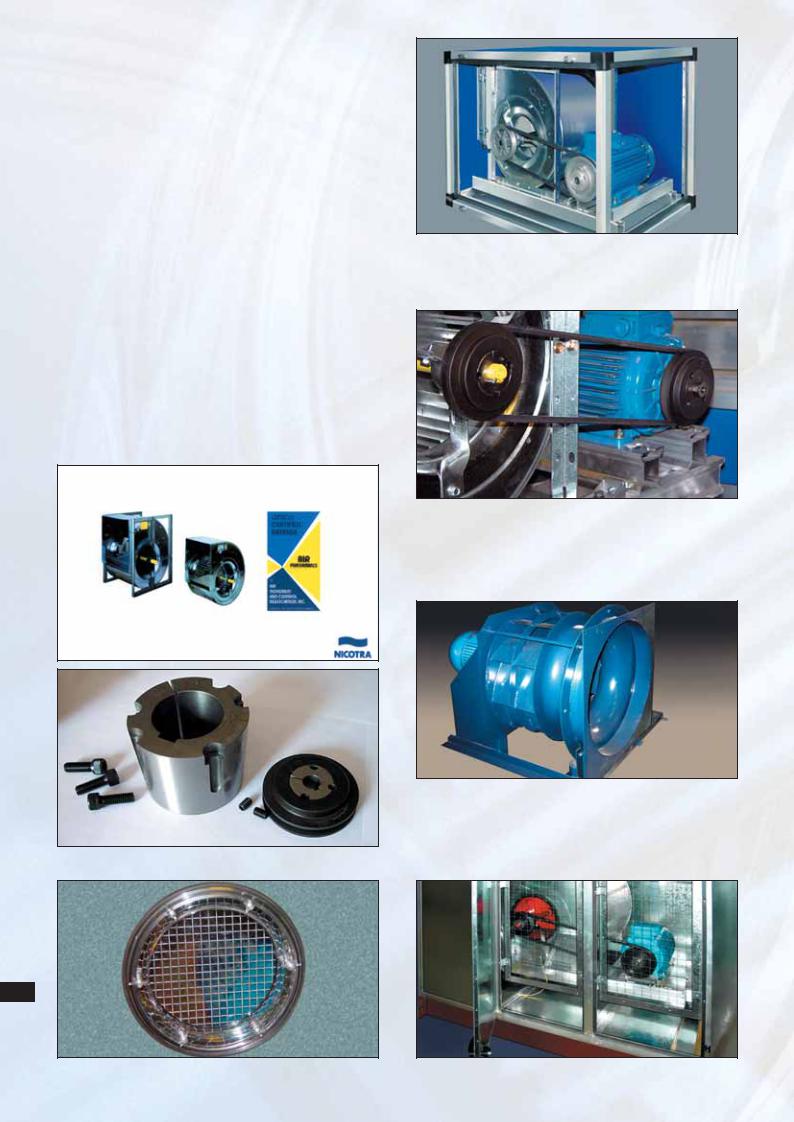

Блок вентилятора
Применяются центробежные вентиляторы дву% стороннего всасывания, динамически уравнове% шенные с колесами, имеющими лопатки загнутые вперед или назад. По специальному заказу, приме% няются вентиляторы%свободные колеса без спи% рального корпуса. Рабочие колеса вентиляторов двустороннего всасывания установлены на под% шипниках качения не требующих технического об% служивания. Вентиляторы на общей раме с двигате% лями устанавливаются на резиновые антивибраци% онные опоры и соединяются с корпусом блока через гибкую вставку, что тоже предотвращает передачу даже минимальной вибрации от вентилятора. При% меняются легкие в обслуживании шкивы с разъем% ной ступицей. Используемые электродвигатели производятся в соответствии с нормативами ISO 9001, с классом изоляции B, IP54(44), соединя% ются с помощью качественного ременного привода Optibelt. По запросу вентиляторы комплектуются многоскоростными двигателями. На выхлопном от% верстии из кондиционера устанавливается гибкая
вставка.
Эта установка оборудована вентиляторами
ADH RDH NICOTRA
лицензированными лабораторией “AMCA”
THIS MACHINE IS EQUIPPED WITH ADH%RDH
NICOTRA FANS AMCA LICENSED
Шкивы со ступицей
22
Вентиляторы двустороннего всасывания
Вентилятор — свободное колесо
Смотровой лючок |
Передача защищена сеткой |
Блок воздухонагревателя водяного и парового
Предназначены для нагрева воздуха в секциях кондиционера первого и второго подогрева за счет вынужденной конвекции в поверхностных теплооб% менных аппаратах.
Теплообменники кондиционеров КЦКП пред% ставляют собой многорядный пучок медных бес% шовных труб, оребренных гофрированными плас% тинами из алюминиевой фольги и заключенных
вкаркас из оцинкованной стали.
Вкачестве теплоносителя применяются горячая и перегретая вода с температурой до 180 °С и пар до 150 °C. Подвод теплоносителя — вода осуществ% ляется, как правило, к нижнему патрубку. Подвод теплоносителя — пар осуществляется, как правило, к верхнему патрубку. Блок предназначен для гори% зонтального течения воздуха. Конструкция блока позволяет обеспечить как прямоточную, так и про% тивоточную схему движения теплообменивающихся сред. Блоки изготавливаются также и с обводными
каналами, оснащенными ручным или электричес% ким приводами. Теплообменники устанавливаются
вблоке на направляющих рельсах, позволяющих полностью выдвигать его для осмотра. Патрубки всегда выведены на сторону обслуживания, уплот% нены резиновыми прокладками в местах прохода сквозь панель, имеют сливные и воздуховыпускные пробки. Присоединение теплообменников к сети теплоснабжения возможно на резьбе, фланцах, сварке. Все теплообменники испытываются сжатым воздухом под водой давлением 1,8 МПа. Производ% ство теплообменников по индивидуальным запро% сам заказчика позволяет добиться максимально высокого уровня энергосбережения в процессе экс% плуатации, что является отличительной чертой кон% диционеров производства «ВЕЗА».
Блок воздухонагревателя |
|
|
|
|
электрического |
|
|
|
|
Применяются |
электронагреватели трубчатые |
|
|
|
оребренные (ТЭН), соединенные между собой |
|
|
|
|
«звездой», которые могут включаться ступенями |
|
|
|
|
с мощностью 33; 66,5; 100% от установленной. Эле% |
|
|
|
|
ктронагреватели внутри секции соединены парал% |
|
|
|
|
лельно. Корпус электронагревателя изготавливает% |
|
|
|
|
ся из оцинкованной стали. Температура на поверх% |
|
|
|
|
ности оребрения не превышает 190 °С. Для защиты |
|
|
|
|
от перегрева используется реле температуры ТРМ%11 |
|
|
|
|
(по заказу). Степень защиты от поражения электри% |
|
|
|
|
ческим током |
должна соответствовать клас% |
|
|
|
|
|
23 |
||
су 1 по ГОСТ 12.2.007.0. На корпусе электрокалори% |
|
|
||
|
|
|
||
фера предусмотрена клемма «земля». |
|
|
|
|
|
|
|
|
|

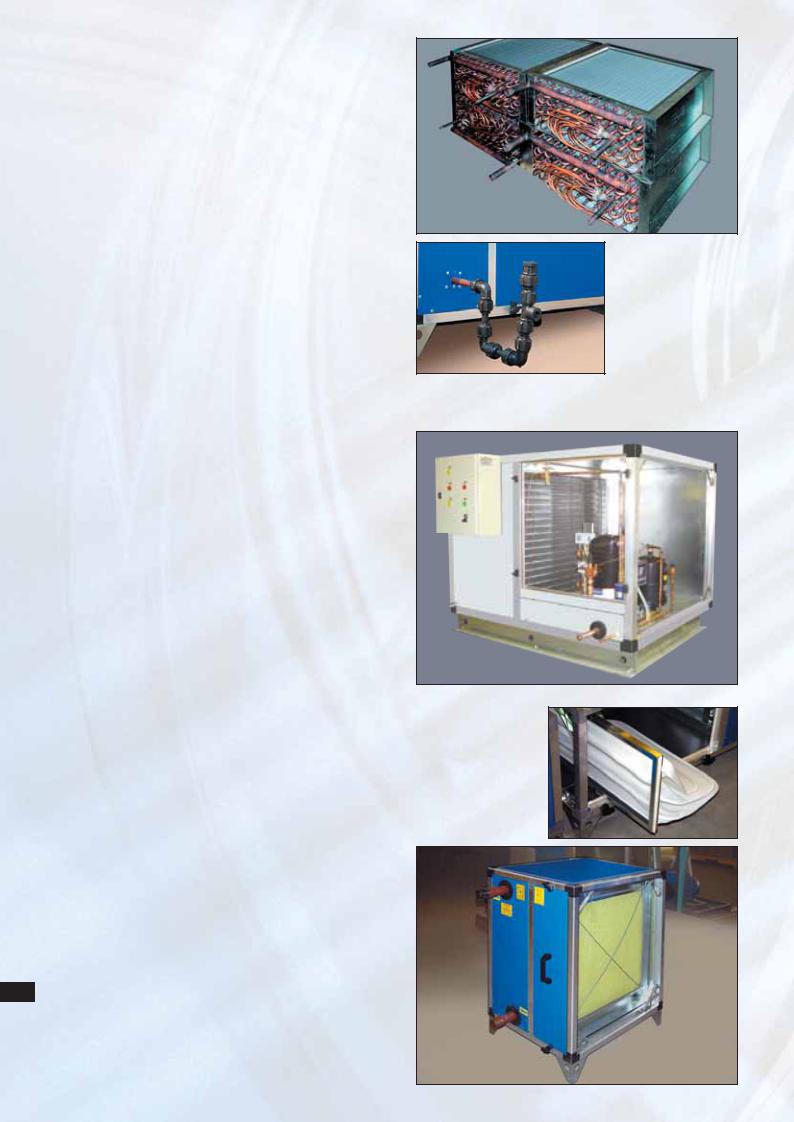

Блок воздухоохладителя водяного и фреонового (с непосредственным испарением)
Предназначены для охлаждения (осушения) воздуха за счет вынужденной конвекции воздуха в пластинчатых теплообменниках с использовани% ем водяных холодильных установок и компрессор% но%конденсаторных секций. Представляют собой упомянутые выше медно%алюминиевые теплооб% менники, в трубки которых подается холодная во% да, фреон R22 и другие хладагенты. Стандартно ос% нащаются поддоном, сепаратором, и сифоном. Се% паратор — каплеуловитель изготавливается из по% липропиленового профиля REHAU или PROFILEX и устанавливается при скоростях движения воздуха более 2,5 м/с. Рекомендуемая скорость движения воздуха до 4 м/с. Фреоновый воздухоохладитель отличается от водяного конструкцией подводов хладагента и распределительным узлом (пауком). Коллекторы фреонового испарителя изготавлива% ются из медных труб.
Внимание!
При монтаже с блоком воздухоохладителя предусматривать дополнительные рамы, учитывающие высоту сифонов
Блок компрессорно испарительный
Блоки предлагаются для комплектации кондици% онеров КЦКП%3.15…12.5. Блоки оснащены медно% алюминиевым теплообменником (испарителем), предназначенным для непосредственного испаре% ния хладагента (фреона) и встроенным компрессо% ром. Испарители оборудованы поддоном для сбора конденсата и каплеуловителем (при работе на ско% ростях более 2,5 м/с). Поддон оснащен сифоном (гидрозатвором). Блок содержит встроенный холо% дильный контур с элементами автоматики.
Все трубные подключения производятся в завод% ских условиях, благодаря чему достигается высокая на% дежность изделия. Дополнительно предлагаются кон% денсаторы собственного производства типа МАВО.К.
Блок фильтров
Кондиционеры КЦКП комплектуются блоками ячейковых фильтров (грубой очистки, класс G3) или карманных фильтров (грубой или тонкой очи%
стки, класс G4…F9). Ячейковые фильтры предназна% чены для очистки атмосферного или рециркуляци% онного воздуха с запыленностью более 1 мг/м3, карманные – в пределах 0,5…1 мг/ м3 (грубой очист% ки) или менее 0,5 мг/ м3 (тонкой очистки). Карманы последних изготавливаются нормальной и увели% ченной длины из различных материалов. Возможно применение многоступенчатой очистки воздуха, совмещенной или раздельной. Кондиционеры КЦКП предусматривают очистку атмосферного воз%
духа до класса F9. Необходимость более высокой степени очистки воздуха обеспечивается вне конди% ционера. Фильтрующие элементы монтируются
24в рамы, устанавливаются на направляющие рельсы
ивынимаются со стороны обслуживания.
Вкондиционерах КЦКП%50 и больше фильтрую% щая панель собирается внутри корпуса, где фильтр вставляется в монтажные рамы и крепится специ%
альными пружинами.
Удобные в облуживании фильтры

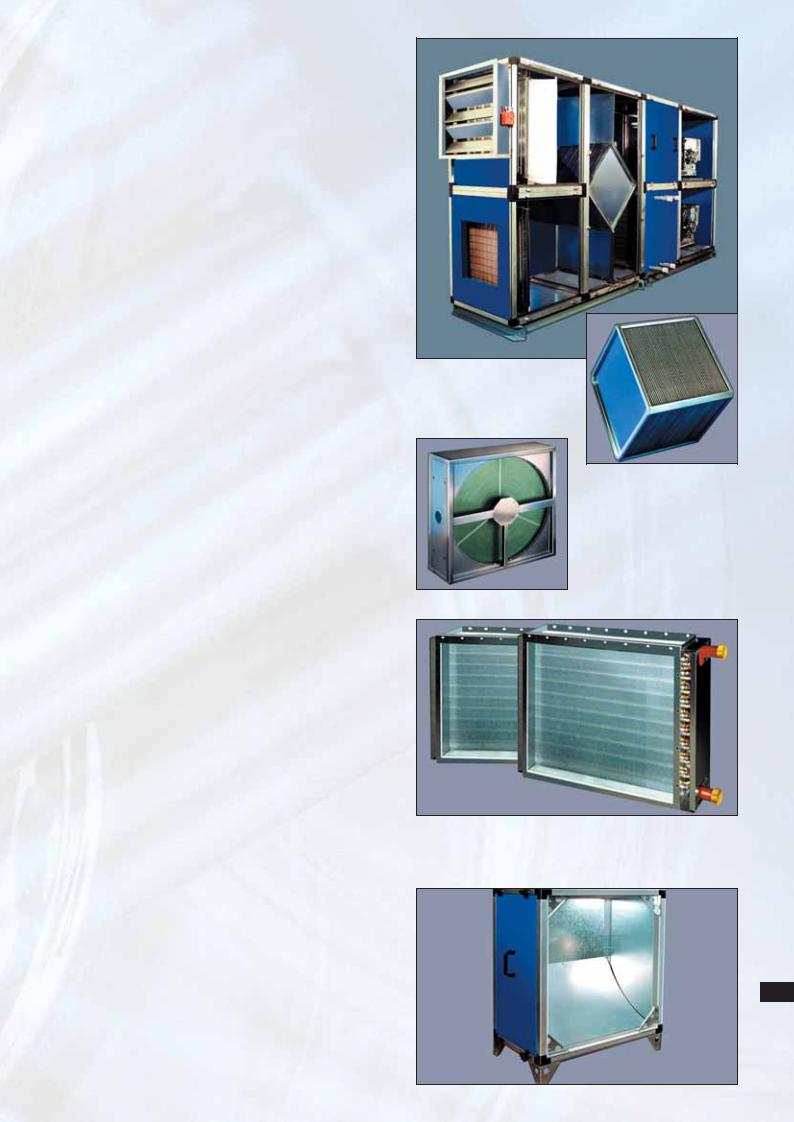

Блоки теплоутилизации
Для целей энергосбережения на подогрев при% точного воздуха применяются различные варианты теплоутилизации:
—Блок с рекуперативным перекрестно поточным пластинчатым теплообменником,
вкотором два потока воздуха приточный и вытяж% ной полностью разделены. Применим при непо% средственной компоновке приточной и вытяжной установок. В ряде блоков конструктивно предусмо% трены меры против их обмерзания, например, пу% тем устройства обводных каналов, разделением по% верхности теплообмена на участки, применением специальных средств автоматизации. Датчик тем% пературы, управляющий приводом клапана обвод% ного канала, направляет часть холодного воздуха мимо теплообменника и снижает риск замерзания конденсата выпадающего из теплого удаляемого воздуха. Под теплообменником на выходе вытяж% ного воздуха устанавливается поддон с патрубком для слива конденсата. Эффективность теплоутили% зации до 70%.
—Блок с регенеративным вращающимся теплообменником. Данный тип теплоутилизатора применим при непосредственной компоновке при% точной и вытяжной установок и допускает некото% рое смешение приточного воздуха с очищенным выбросным. Ротор (теплообменника) вращается электродвигателем с регулируемым числом оборо% тов. При угрозе обмерзания теплообменника число оборотов снижается. Возможно устройство обвод% ных каналов вне блока, либо прямой рециркуляции
вкачестве меры снижения его обмерзания. Целесо% образно предусмотреть промежуточные секции для его обслуживания. Эффективность теплоутили% зации до 80%.
—Блок с промежуточным теплоносителем.
Состоит из стандартных блоков воздухонагревателя и воздухоохладителя, на базе медно%алюминиевых теплообменников, монтируемых, соответственно,
вприточной и вытяжной вентиляционных системах. В качестве теплоносителя используются водные растворы гликоля и этиленгликоля различных кон% центраций. Вентиляционные системы могут стоять на значительном удалении друг от друга. Блок не накладывает ограничений на количество и вза% имное расположение систем притока и выброса. При необходимости, воздухонагреватели и возду% хоохладители могут выполняться с обводными ка% налами. Эффективность теплоутилизации до 55%. По запросу поставляются циркуляционный насос, трехходовой клапан с электроприводом (указыва% ется при заказе автоматики).
Блок камера промежуточная
25
Служит для формирования потока воздуха, из% менения его направления, а также для проведения
технического обслуживания кондиционеров. Мо% жет выполняться стандартной длины (по каталогу) и нестандартной.

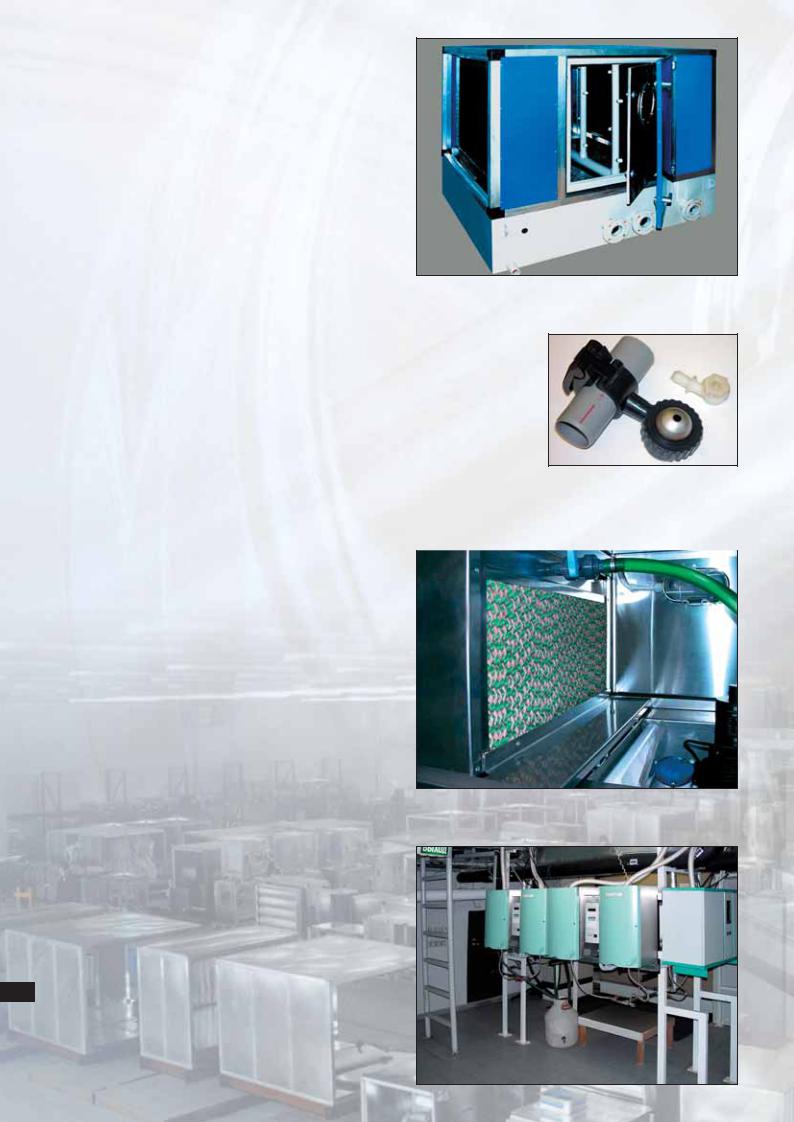

Блоки увлажнительные
Предлагаются к применению разные типы ув% лажнителей:
—Блок камера форсуночного орошения –
предназначена для испарительного охлаждения
иувлажнения воздуха в адиабатическом режиме. Комплектуется пластиковыми форсунками, пласти% нами воздухораспределения и каплеуловителем. Существует три исполнения по коэффициенту адиа% батической эффективности — 65, 85, 95% (при но% минальной воздухопроизводительности), что обес% печивается фиксированным расходом воды через форсунки. Направление распыла воды из форсунок
— встречное. Требуемые расход и давление воды перед форсунками обеспечивают установкой дрос% селя или наладкой сети водоснабжения. Бак выне% сен за габариты камеры (по высоте). Cо стороны об% служивания панель снабжается смотровым окном для контроля работы оросительной системы. По за% просу, камера комплектуется насосом или насосом
ивнешней трубной обвязкой.
—Блок камера сотового увлажнения – пред% назначена для испарительного охлаждения и ув%
лажнения воздуха в адиабатическом режиме с ко%
эффициентами адиабатической эффективности — 65, 85, 95%. Насосы имеют низкую потребляемую
мощность. Сотовая кассета, насос, поддон, каплеу% |
Форсунки |
|
ловитель — устанавливаются внутри камеры. |
|
|
Для защиты сотовых кассет от засорения, поступаю% |
|
|
щий воздух должен быть отфильтрован до степени |
|
|
не ниже G3. Вода, поступающая в блок из водопро% |
|
|
водной сети, должна быть дополнительно отфильт% |
|
|
рована. Организованный слив воды позволяет под% |
|
|
держивать на допустимом уровне концентрацию |
|
|
солей и |
минералов в баке. В кондиционерах |
|
до КЦКП%25 сотовый увлажнитель устанавливается |
|
|
на направляющих и выдвигается для обслужива% |
|
|
ния. Целесообразно предусмотреть промежуточные |
|
|
секции |
для обслуживания кондиционеров |
|
от КЦКП%25 и больше. В кондиционерах от КЦКП% |
|
|
50 увлажнители поставляются в разобранном виде |
|
|
исобираются на месте монтажа кондиционера.
—Блок камера парового увлажнения – пред% назначена для увлажнения воздуха паром. Пароге% нератор полностью автономен, поставляется в ком%
плекте со шлангами паропроводов и конденсатоот% вода, датчиком влажности, шкафом управления. Парогенераторы могут вырабатывать 30, 50, 75 (стандартная настройка), 100% пара от номиналь% ной производительности. Парогенератор устанав% ливается вне кондиционера и соединяется с каме% рой парового увлажнения посредством паропрово% дов. Камеру увлажнения следует размещать последней по ходу воздуха.
26

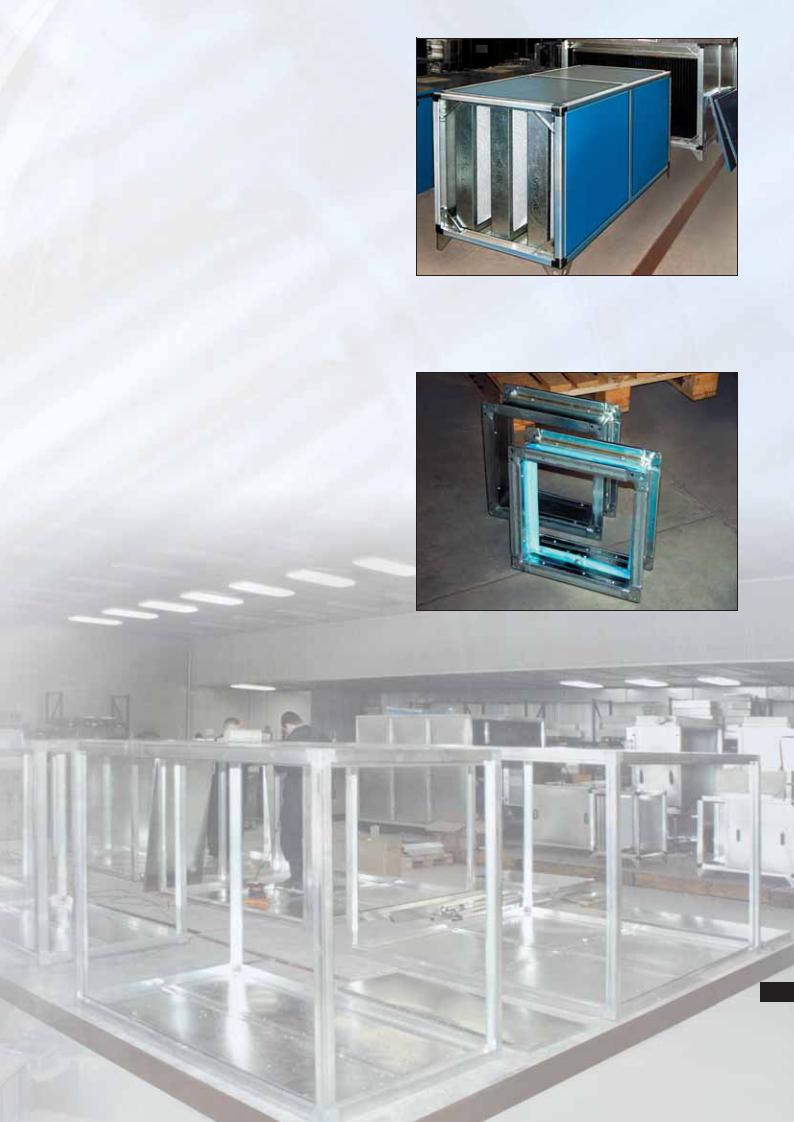

Блок шумоглушения
Применяются для уменьшения уровня аэродина% мического и механического шума, создаваемого работающим оборудованием кондиционера. Со% стоит из пластин из оцинкованной стали, заполнен% ных слоями звукопоглощающей огнестойкой мине% ральной ваты. Минеральная вата покрыта слоем ис% кусственного волокна, препятствующего уносу частиц потоком воздуха. Блоки шумоглушения мо% гут быть установлены, как на входе в кондиционер, так и на выходе из него.
В последнем случае, перед шумоглушителем располагается промежуточная секция для распре% деления потока воздуха из выхлопного отверстия вентилятора а также для размещения обтекателей шумоглушителя. Промежуточная (выходная сек% ция) секция после шумоглушителя предусматрива% ется по необходимости и заказывается дополни% тельно.
Дополнительное оборудование
Дополнительно поставляются:
—мягкие или жесткие вставки,
—обратный фланец для крепления воздухозабор% ного клапана к воздуховоду,
—повысительный насос для форсуночной камеры,
—фланцы и ответные фланцы для подключения теплообменников,
—проборы автоматического контроля и регулиро% вания.
—электроаппаратура управления и щитов,
—холодильные машины.
27
Автоматика и управление
Кондиционеры по требованию заказчика ком% плектуются приборами автоматики и управления, обеспечивающими его работу по заданным техно% логии и параметрам. Конструктивно система авто% матического управления (САУ) либо встраивается
вкондиционер и является его неотъемлемой час% тью, либо поставляется в виде отдельного шкафа управления с комплектом датчиков и исполнитель% ных механизмов. Для каждого конкретного конди% ционера необходима техническая характеристика метода управления. При значительном количестве установок подготовки воздуха, вытяжных и др. вен% тиляционных систем на одном объекте целесооб% разно и возможно объединение их централизован% ным управлением (при сохранении местных щитов)
вспециальном диспетчерском пункте с любой сте% пенью компьютеризации процесса управления.
Кондиционеры (приточные камеры), по требова% нию заказчика, комплектуются приборами автоматики и управления, обеспечивающими его ра% боту по заданным технологии и параметрам. Управ% ление кондиционером осуществляется со щита авто% матики и управления, который, как правило, уста%
навливается в вент камере, либо ином доступном для обслуживания месте. Для каждого конкретного кон% диционера необходима техническая характеристика метода управления. При значительном количестве установок подготовки воздуха, вытяжных и др. вен% тиляционных систем на одном объекте целесообраз% но и возможно объединение их централизованным
управлением (при сохранении местных щитов) в специальном диспетчерском пункте с любой степе% нью компьютеризации процесса управления.
Приборы автоматики, применяемые для конди% ционеров (приточных камер) стандартной комплек% тации, предусматривают следующие возможности:
—обеспечение воздухозабора (атмосферного или смешанного рециркуляционного). Осуществля% ется через управление соответствующим клапаном
спомощью электропривода;
—поддержание постоянной температуры приточного воздуха. Производится при помощи электронного микропроцессорного контроллера. Температура контролируется по датчику, устанавли% ваемому обычно в воздуховоде на выходе из при% точной установки;
— защита водяного воздухонагревателя от замораживания. Производится по температуре воды и по температуре воздуха. Термостат защиты от замораживания по воде (в качестве которого ис% пользуется термостат контроля температуры обрат% ной воды) устанавливается на обратном трубопрово%
Элементы САУ
Система автоматического управления имеет сле% дующую структуру:
— шкаф САУ (ШСАУ) осуществляет управление работой блоков кондиционера в заданном режиме:
28производит прием и обработку сигналов, поступаю% щих от контрольных датчиков и выдачу соответству% ющих команд исполнительным механизмам.
—группа датчиков осуществляет постоянный контроль за параметрами обрабатываемого возду% ха и теплоносителей, циркулирующих по системам
де, вблизи выхода из воздухонагревателя. При паде% нии температуры ниже установленной (~ +30...
%35°С), поступает сигнал на отключение кондиционе% ра. Термостат защиты от замораживания по воздуху устанавливается за водяным воздухонагревателем. При падении температуры воздуха за воздухонагре% вателем ниже установленной (~ +10 — 15°С), поступа% ет сигнал на отключение кондиционера.
При этом происходит следующее:
—выключается электродвигатель вентилятора;
—продолжает работать электродвигатель цирку% ляционного насоса;
—открывается на 100% регулирующий клапан по теплоносителю;
—закрывается клапан наружного воздуха;
—загорается индикаторная лампа «угроза замо% раживания».
После прогрева системы и размыкания контакта термостата, система переходит в режим работы;
—защита электрокалорифера от перегрева.
Защита осуществляется с помощью термореле ава% рийного перегрева. Для обеспечения электропо% жарной безопасности предусмотрена защита от пе%
регрузки (К.З.), перегрева и блокировка при оста% новке электродвигателя вентилятора;
—регулирование воздухоохлаждения. Воз% духоохладитель комплектуется трехходовым клапа% ном, управление которым осуществляется контрол% лером, встроенным в щит автоматики и управления кондиционером;
—индикация запыленности воздушного фильтра. При увеличении запыленности воздушно% го фильтра происходит изменение разности давле% ния по обе стороны фильтра, вследствие чего сра% батывает датчик реле перепада давления фильтра, зажигается индикатор «Фильтр», как правило, без остановки работы системы;
—индикация остановки или неисправности вентилятора. При остановке или неисправности вентилятора (обрыв ремня и т.д.) происходит изме% нение разности давления, вследствие чего срабаты% вает датчик%реле давления вентилятора, выключа% ется индикатор «Вентилятор», зажигается индика% тор «Авария» и отключается кондиционер;
—защита от коротких замыканий и перегрузок
вэлектрических цепях. Защита реализована стан% дартным образом с помощью автоматических выклю% чателей и тепловых реле магнитных пускателей.
Приборы поставляются заказчику в заводской упаковке, щит поставляется в скоммутированном виде под заданную технологию обработки воздуха и со схемой коммутации.
кондиционера, и выдачу информации для ШСАУ;
— группа исполнительных механизмов (элек% троприводы, клапаны, насосы, вентиляторы) по ко% манде ШСАУ открывает и закрывает воздушные клапаны кондиционера, регулирует подачу и расход воды в блоках кондиционера, обеспечивает ее цир%

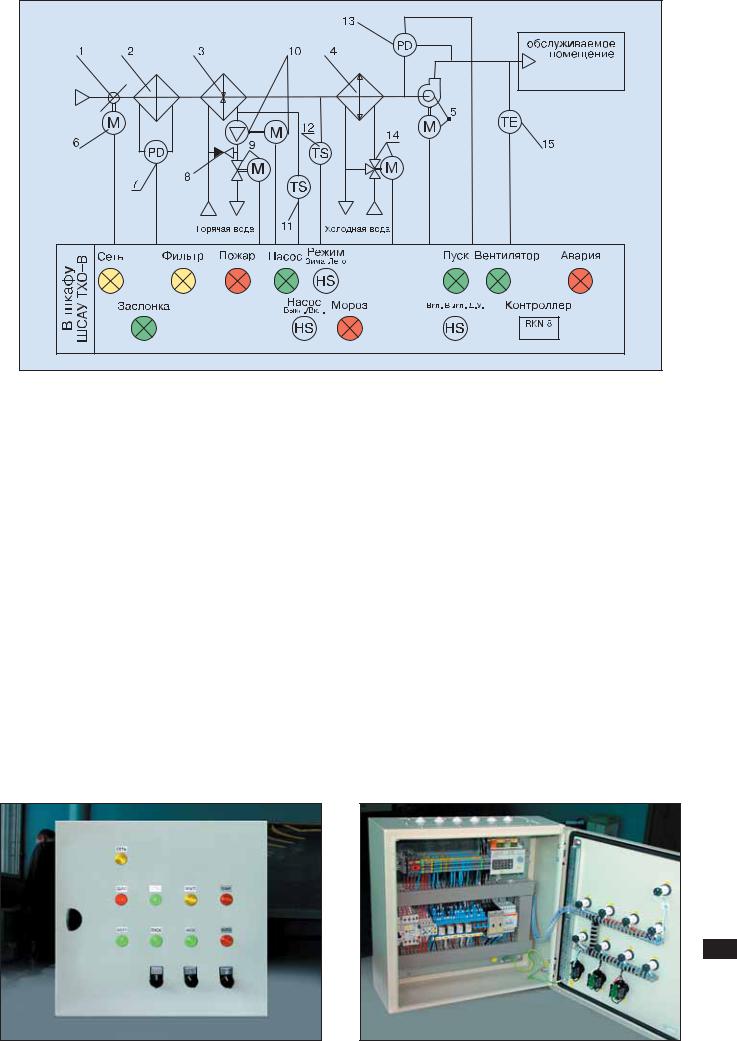

куляцию, создает и направляет воздушный поток. Функциональная схема САУ кондиционера показа% на на рис.1.
Рис. 1. Функциональная схема САУ кондиционера. |
1 |
– воздушный клапан; |
7, 13 – датчик реле давления; |
12 |
– датчик реле температуры |
|
2 |
– фильтр; |
8 |
– обратный клапан; |
(термостат по воздуху); |
|
3 |
– воздухонагреватель; |
9 |
– вод. клапан двухходовой |
14 |
– вод. клапан трехходовой |
4 |
– воздухоохладитель; |
с электроприводом; |
с электроприводом; |
||
5 |
– вентилятор; |
10 – циркуляционный насос WILO; |
15 |
– канальный датчик |
|
6 |
– электропривод; |
|
11 – термостат по воде; |
|
температуры. |
Шкаф САУ
Шкаф предназначен для автоматического управ% |
ров, насосов и т.п.).Шкаф имеет три режима работы: |
ления системами вентиляции и кондиционирования |
дежурный, рабочий и аварийный режимы. |
воздуха и может эксплуатироваться в условиях уме% |
В дежурном режиме включено питание шкафа |
ренного климата (УХЛ) категории размещения |
при неработающем кондиционере. При этом функ% |
4 по ГОСТ 15150, а в экспортном исполнении и в ус% |
ционирует защита от замораживания: в режиме |
ловиях тропического (Т) климата с той же категорией |
«Зима» по воде и по воздуху, а в режиме «Лето» |
размещения. Устройство изготавливается в виде на% |
только по воздуху. |
стенного шкафа, совмещающего автоматику и сило% |
Рабочий режим – это режим нормальной эксплу% |
вую часть. Сетевой фидер, силовые выходы вентиля% |
атации кондиционера. |
тора и внешние связи вводятся в шкаф через гермов% |
Аварийный режим возникает при угрозе замора% |
воды, расположенные на верхней стенке шкафа. |
живания теплообменника, при засоренности филь% |
Шкаф оснащен запираемой дверцей, на которой ус% |
тра, в случае невозможности поддержания рабоче% |
тановлены органы управления и индикации. Устано% |
го давления в кондиционере или при срабатывании |
вочная мощность шкафа определяется суммарной |
защиты от замыканий и перегрузок в электрических |
мощностью коммутируемых элементов (вентилято% |
цепях. |
29
В системе предусмотрена возможность подклю% чения пульта дистанционного управления (ПДУ), с помощью которого можно осуществлять дистан% ционный запуск кондиционера и контролировать его рабочее состояние. В качестве ПДУ используют%
Датчики
Канальный датчик температуры
Канальный датчик температуры (QAM22) пред% назначен для измерения температуры приточного или вытяжного воздуха в диапазоне %30…+80 °С. Датчик состоит из выносного чувствительного эле% мента Ni1000 Oм при 0 °С, пластмассового корпуса с крышкой на «защелках» и установочного фланца.
Модификации датчика отличаются длиной чув% ствительного элемента, составляющей 0,4 м для QAM22,
Вес — 0,16кг.
Установочный фланец монтируется на стенке воздуховода на выходе кондиционера.
Датчик устанавливается на фланце, а его чувст% вительный элемент должен пересекать поперечное сечение воздушного канала, не касаясь при этом стенок канала.
ся кнопочные переключатели. Поставляется по до% полнительному заказу. Шкаф имеет также вход по% жарной сигнализации, что обеспечивает его связь с противопожарными системами.
Универсальный термостат
Универсальный термостат (RAK%TW) приме% няется в качестве термостата угрозы заморажи% вания по воде водяного воздухонагревателя при температуре установки 30…35 °С.
Основные технические характеристики:
—диапазон контролируемых температур . . . . . . . . 5...65 оС;
—диапазон рабочих напряжений . . . . . . . 24..250 В~;
—ток, макс . . . . . . . . . . 10 А;
—ресурс в номинальном режиме . . . . . . . . . . . 105 циклов переключений.
Термостат (накладного типа) устанавливается непосредственно на трубе, отводящей воду от теп% лообменника, не далее 0,5 м от него. Должен быть обеспечен свободный доступ к прибору, возмож% ность беспрепятственного обзора шкалы и установ% ки требуемой температуры срабатывания. Не допу% скается наличие влаги на корпусе термостата.
В комплект поставки входит крепежный хомут.
