Управление воздушными завесами
Воздушные завесы могут комплектоваться элементами САУ (система автоматического управления).
В общем случае возможен следующий набор функций и элементов САУ:
—защита теплообменника от размораживания (термостат);
—автоматическое включение и выключение завес при открытии и закрытии дверного проема (концевой выключатель);
—суточноTнедельный цифровой таймер с энергонезависимой памятью (включение и выключение завесы в заданное время в течение суток и дней недели. При обесточивании системы сохраняется временная программа);
—пульт дистанционного управления;
—другие элементы и функции САУ, определяемые конкретными условиями эксплуатации.
Оптимальный вариант функциональной схемы САУ завес типа «AeroWall»
1 — теплообменник; |
M — электродвигатели; |
|
2 |
— вентиляторы; |
TS — термостат защиты от замораживания по воде; |
3 |
— циркуляционный насос; |
TSa — комнатный термостат с электроприводом |
4 — водяной шаровой клапан с электроприводом; |
. |
|

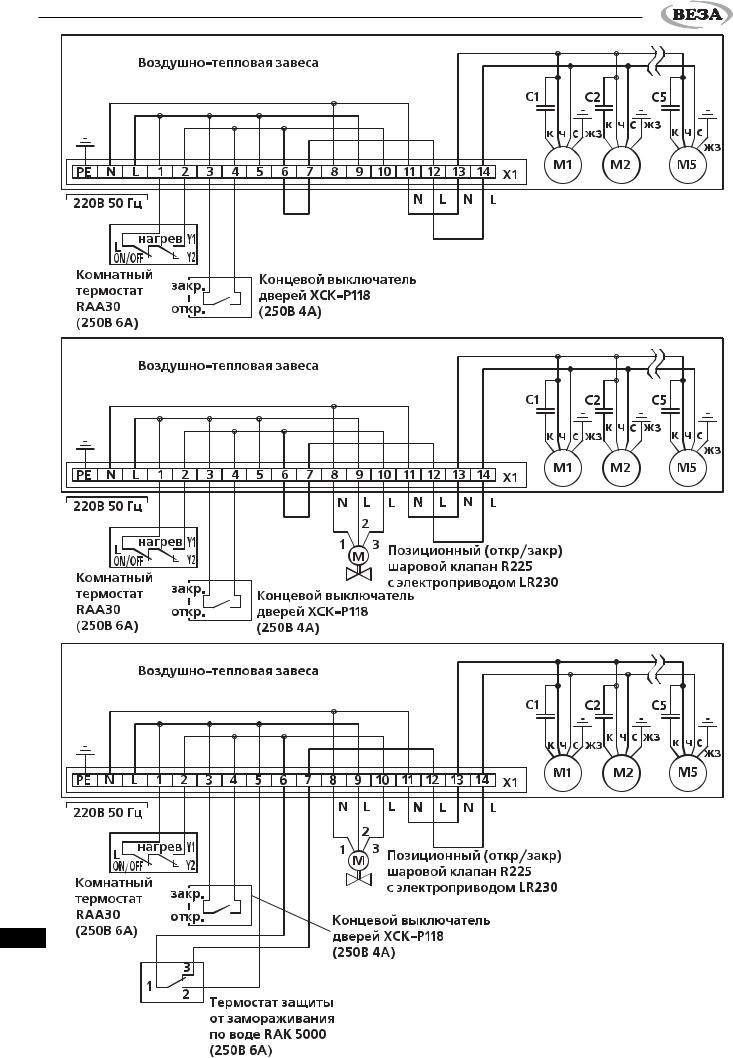

Принципиальная электрическая схема завес «AeroWall» без элементов САУ

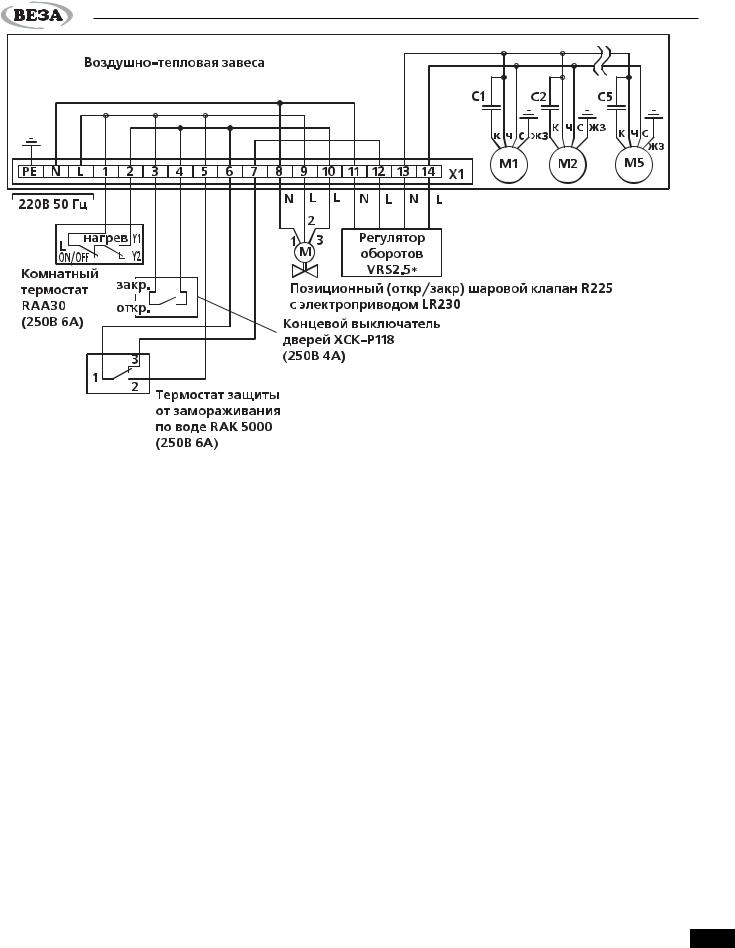

Электросхемы завес с элементами САУ в различной комплектации
31
AeroWall
32
1 — корпус, 2 — створки, 3 — тяга
AeroWall
33
AeroWall
Воздушные завесы серии AeroGuard.
Конструкция
Воздушная завеса серии AeroGuard состоит из осевых вентиляторов и водяного теплообменника, установленных в корпусе из листовой оцинкованной стали с полимерным покрытием. На выходном сопле установлены жалюзи для направления потока воздуха.
Цвет корпуса у воздушных завес данной серии RAL
9003 (белый). По желанию заказчика воздушная завеса может быть окрашена в любой цвет согласно RAL.
Воздушные завесы AeroGuard сделаны универсального исполнения. Их можно крепить как сбоку от проема, как и сверху над проемом.
Вентилятор
Используются импортные осевые вентиляторы с |
вающие минимальные вибрации и уровень шума. |
электродвигателем с внешним ротором, обеспечи- |
Класс электрической защиты вентилятора IP54. |
Теплообменник
В качестве воздухонагревателя используются пластинчатые медно-алюминиевые теплообменники типа ВНВ 243, выпускаемые по техническим условиям ТУ 4663-016-40149153-99.
Для соединения с внешней системой используются стальные патрубки с резьбой на конце.
Рабочее давление воды в теплообменниках АВО
Распределитель потока воздуха
Поворотные жалюзи в выходном сопле позволяют регулировать направление воздушного потока. Жалюзи позволяют отклонить поток на угол до 20 градусов относительно оси.
Жалюзи сделаны с шагом, поэтому для вертикальных завес можно установить различные углы выхода воздуха из завесы.
должно быть не более 1,6 МПа, а температура не должна превышать 150 °С.
Вода не должна содержать химически активных по отношению к меди и стали веществ. Не допускается присутствие абразивных и механических частиц, способных повредить или закупорить медные трубки.
Рама
Воздушная завеса поставляется со штатной рамой, |
к полу или для установки завесы в колонну одна над |
которая служит для вертикального крепления завесы |
другой. |
|
|
Кронштейны |
|
|
|
Для удобства крепления воздушной завесы, на стороне вентиляторов расположены кронштейны. Через них завесу можно закрепить в горизонтальной
положении (или же дополнительно закрепить к строительным конструкциям про вертикальной установке завесы).
Фирма оставляет за собой право вносить изменения в конструкцию без предварительного уведомления.
34
AeroGuard

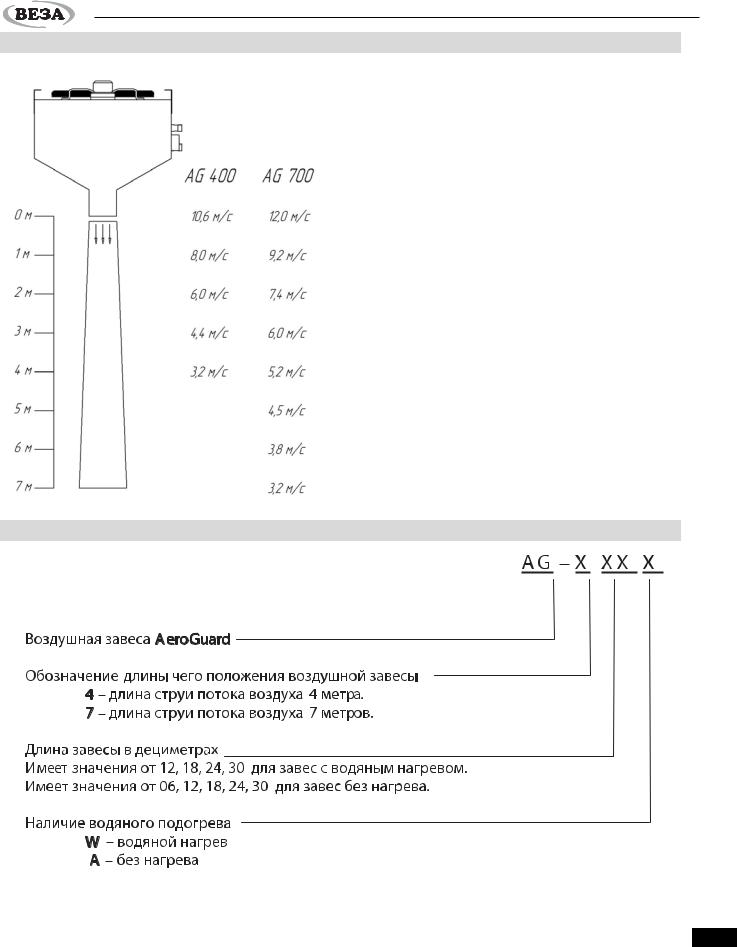

Профиль скоростей воздушного потока
Система обозначения воздушные завесы серии AeroGuard
Величина длины струи потока воздуха у воздуш- |
условий наружного воздуха: температура воздуха не |
ной завесы дана по аналогии с иностранными произ- |
ниже 0°С и ветер не более 1 м/с. |
водителями воздушных завес. А именно для «мягких» |
|
35
AeroGuard

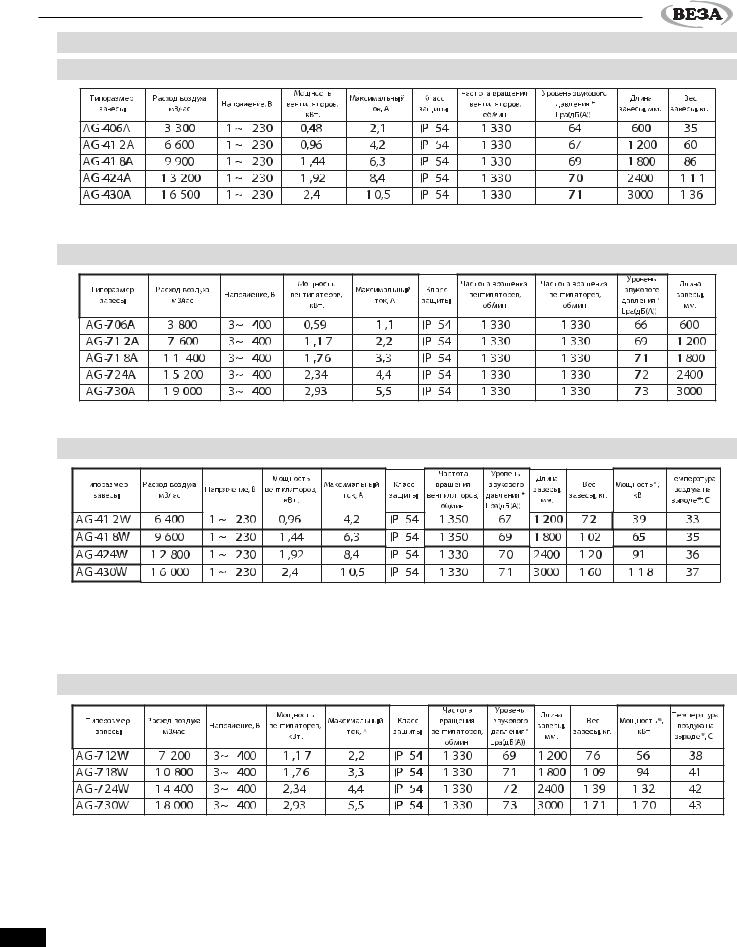

Технические характеристики воздушных завес AeroGuard.
Завесы с длиной струи 4 метра. Без нагрева.
* - уровень звукового давления замерен на расстоянии 5 метров от воздушной завесы |
Завесы с длиной струи 7 метров. Без нагрева. |
* - уровень звукового давления замерен на расстоянии 5 метров от воздушной завесы |
Завесы с длиной струи 4 метра. С водяным нагревом.
* - уровень звукового давления замерен на расстоянии 5 метров от воздушной завесы; ** - тепловая мощность дана при температуре воздуха в помещении +15С и температуре воды на входе и
выходе из завесы 80/60 С.
Завесы с длиной струи 7 метров. С водяным нагревом. |
* - уровень звукового давления замерен на расстоянии 5 метров от воздушной завесы; ** - тепловая мощность дана при температуре воздуха в помещении +15С и температуре воды на входе и
выходе из завесы 80/60 С.
36
AeroGuard |
Теплотехнические характеристики воздушных завес AeroGuard с водяным подо- |
гревом |

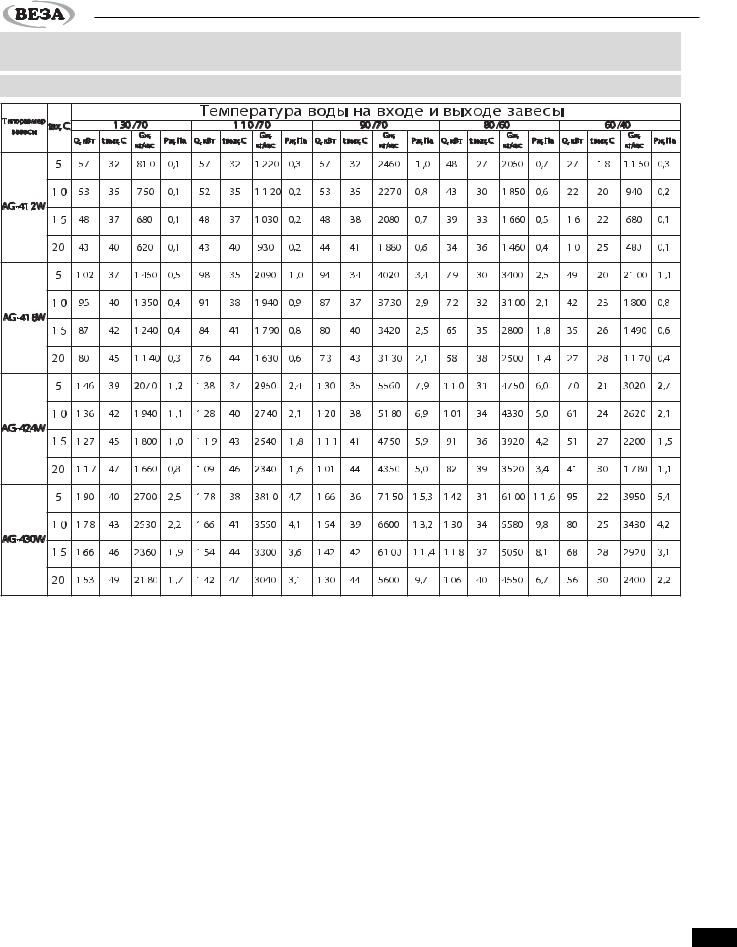

Завесы с длиной струи 4 метра. С водяным нагревом. |
t, вх – температура воздуха в помещении |
Q, кВт – мощность завесы |
t, вых – температура нагретого воздуха |
Рж, кПа – потери давления теплоносителя. |
Gж, л/с – расход теплоносителя. |
37
AeroGuard |

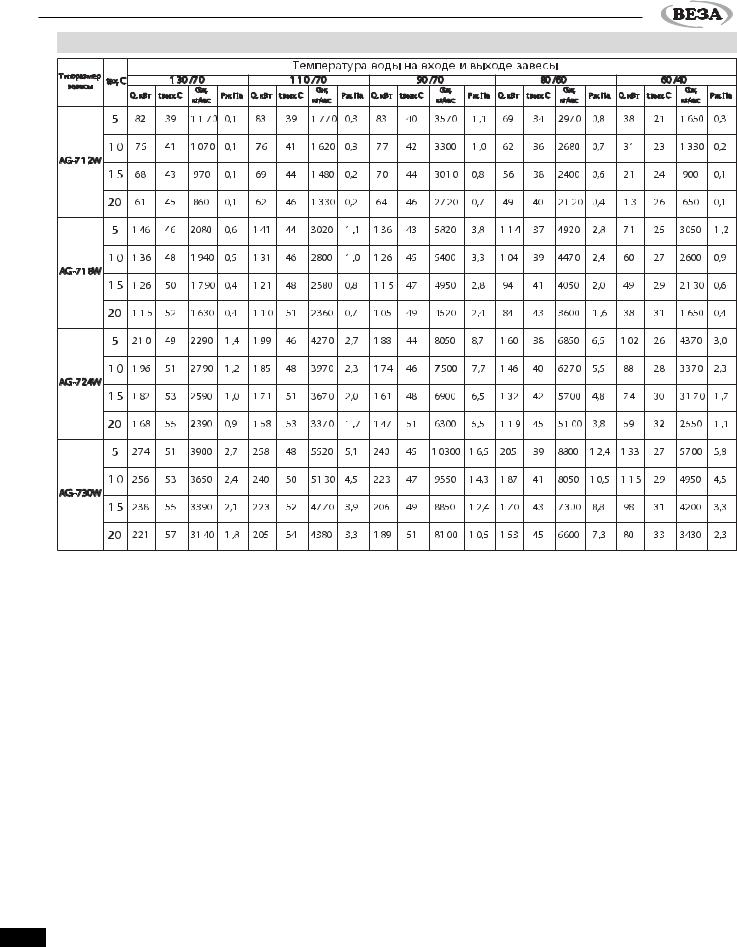

Завесы с длиной струи 7 метров. С водяным нагревом. |
t, вх – температура воздуха в помещении |
Q, кВт – мощность завесы |
t, вых – температура нагретого воздуха |
Рж, кПа – потери давления теплоносителя. |
Gж, л/с – расход теплоносителя. |
38
AeroGuard
Рекомендации по подбору воздушных завес AeroGuard.
Вертикальная установка воздушных завес в одну колону с одной стороны является наиболее оптимальной. Длина завесы в этом случае должна быть не менее высоты проема для предотвращения утечек воздуха. Если высота проема больше длины завесы, то следует установить две завесы в колону – одну над другой. Длина струи завесы, защищающей проем должна быть не менее половины длины проема.
В целях экономии, при высоте ворот более 3 метров, в колоне из нескольких воздушных завес можно в верхней части ворот установить воздушную завесу без подогрева. Например: есть проем ворот 3,2м высотой и 5м длиной. Для его защиты подобраны 4 завесы AG418W, которые устанавливаются одна над другой в 2 колоны по обе стороны от ворот. Но можно взять 2 завесы AG430W и на каждую установить по завесе AG406A и установить их в 2 колоны по обе стороны от ворот.
Вертикальная установка воздушных завес в одну колону. В основном данная компоновка рекомендуется для ворот, через которые ходят люди. И не
рекомендуется для ворот, через которые заезжают большегрузные автомобили. Потому что при въезде машины, струя потока воздуха от завесы перекрыва-
ется машиной и идет поток входящего холодного воздуха по незащищенной стороне. Длина завесы в этом случае должна быть не менее высоты проема для предотвращения утечек воздуха. Если высота проема больше длины завесы, то следует установить две завесы в колону – одну над другой. Длина струи завесы, защищающей проем должна быть не менее длины проема.
Горизонтальная установка воздушных завес
является менее эффективной, чем вертикальная. Т.к. струя потока воздуха от завесы ослабевает в самом низу проема, в том месте, где скорость входящего холодного воздуха максимальна. Длина завесы в этом случае должна быть не менее длины проема для предотвращения утечек воздуха. Если ширина проема больше длины завесы, то следует установить две или более завесы. Длина струи завесы, защищающей проем должна быть не менее высоты проема.
Для защиты одного проема рекомендуется использовать модели одного типоразмерного ряда (AG 400 или AG 700). При вертикальной установке допускают-
ся сочетания завес с водяным нагревом и завес без нагрева.
Основные преимущества воздушных завес AeroGuard
1. Универсальность установки – завеса может |
оптимальном положении. В нижней части проема |
быть установлена как в горизонтальном положении |
направить поток воздуха больше, в сторону ворот; а в |
(сверху над проемом), так и в вертикальном положе- |
верхней части направить поток воздуха параллельно |
нии, причем как справа, так и слева от проема. |
воротам. |
2. Длина воздухораспределительной щели |
4. Наличие спускового коллектора для удале- |
завесы равна длине завесы. Это позволяет устана- |
ния воздуха (или слива воды). Наличие данного кол- |
вливать данные завесы у проемов, где отсутствует |
лектора позволяет полностью удалить воздух из теп- |
пространство уровня выше ворот. |
лообменника завесы в вертикальном положении при |
3. Поворотные жалюзи могут быть установле- |
заполнении ее теплоносителем. Тем самым устраняя |
ны в различных положениях по длине завесы. Это |
риск завоздушивания трубок, и соответственно сни- |
позволяет при вертикальной установке завесы |
жая риск размораживания теплообменника. |
настроить направление потока воздуха в наиболее |
|
39
AeroGuard

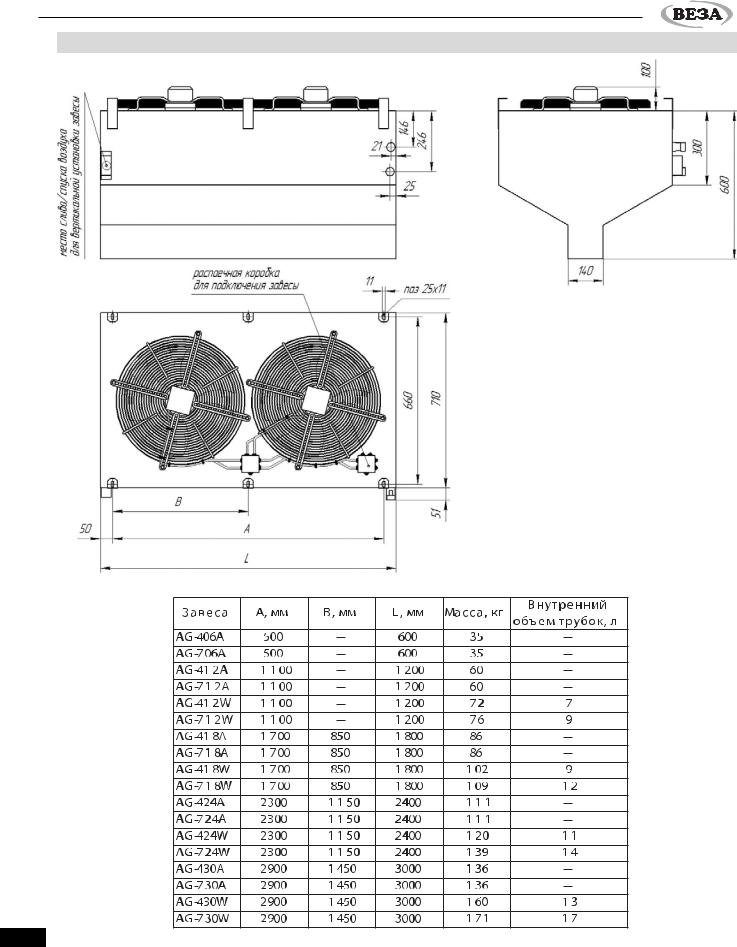

Массогабаритные характеристики воздушных завес AeroGuard.
