КЕДР
Информация для заказа
При заказе клапана КЕДР необходимо указывать:
тип клапана (КЕДР);
рабочее сечение клапана (высота Н×ширина В);
количество и тип электроприводов, напряжение питания (в соответствии с таблицей комплектации электро приводами) или рукоятка;
«коррозионностойкое исполнение» — если необходим клапан в коррозионностойком исполнении;
номер ТУ (ТУ 4863 107 40149153 07).
Пример записи при заказе:
КЕДР 600×600 1×AF230S коррозионностойкое исполнение ТУ 4863 107 40149153 07
что соответствует: клапану типа КЕДР размерами рабочего сечения 600×600 с одним электроприводом с пру жинным возвратом напряжением 220 В с группой контактов конечных выключателей, из нержавеющей стали в коррозионностойком исполнении.
21
НЕРПА

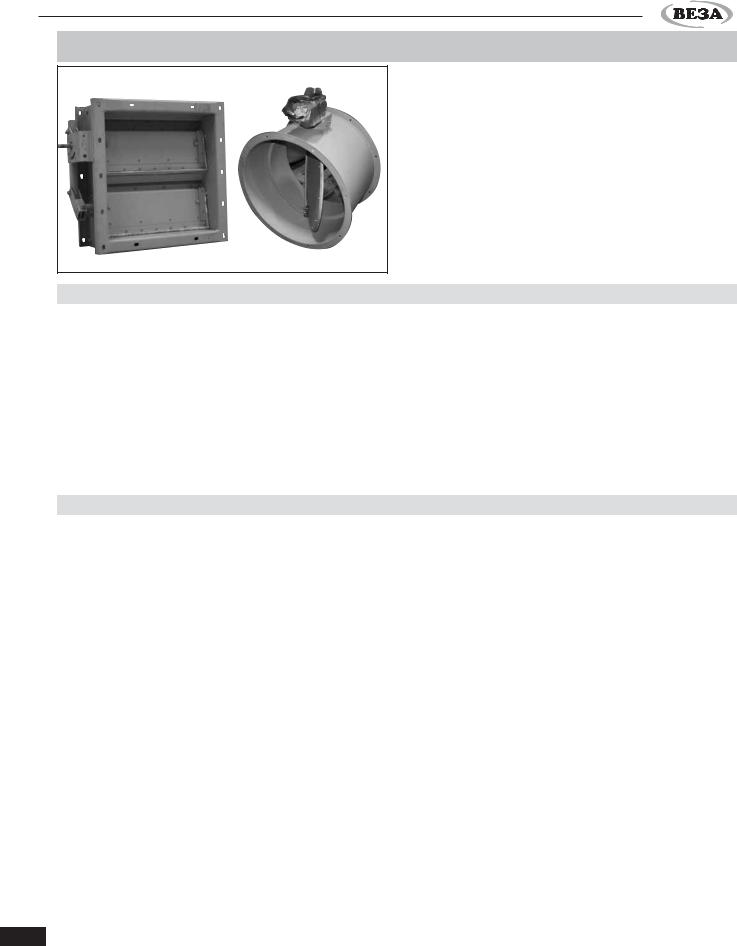

Клапан воздушный сейсмостойкий НЕРПА
ТУ 4863 069 40149153 07
НЕРПА — это воздушные сейсмостойкие клапаны, разработанные для регулирования приточного, ре циркуляционного или вытяжного воздуха в системах вентиляции высокого давления в условиях резких скачков перепада рабочего давления в сети, а также для герметизации внутреннего объема вентиляцион ных сетей, рабочее давление которых может дости гать 5000 Па. Клапана НЕРПА относятся к клапанам специального назначения, в отечественном произ водстве аналогов не имеют.
Технические характеристики
Назначение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .отсечной, регулирующий или герметизирующий Исполнение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .общепромышленное и (или) коррозионностойкое Рабочее давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .до 5000 Па Комплектация исполнительным механизмом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .электропривод или ручной Класс уровня протечки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Вариант раскрытия лопаток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .параллельное Пространственная ориентация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не зависит
Вид климатического исполнения . . . . . . . . . . . . . . . . . . . . . . . . . . .УХЛ или ТМ, категории размещения 2 или 3 Теплопроводность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .требование не предъявляется Класс безопасности по ОПБ 88/97 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 и 4 Сейсмостойкость по НП 031 01 и ПНАЭГ 5 006 87 . . . . . . . . . . . .1 категория: 9 баллов МРЗ по шкале MSK 64
Размеры
Клапаны НЕРПА изготавливаются как прямоуголь |
рабочего сечения клапанов НЕРПА не может превы |
ного, так и круглого сечения. Максимальный размер |
шать 1,8 м2. |
|
|
Конструкция |
|
Клапаны НЕРПА состоят из усиленного сварного |
что позволяет беспрепятственно производить регули |
четырех стеночного коробчатого корпуса, выполнен |
ровку потока в условиях максимального заявляемого |
ного из нержавеющей или низколегированной тол |
давления без приложения дополнительных усилий |
столистовой стали, створка клапана выполняется по |
на приводе. Стандартно клапана НЕРПА не оснащают |
лой коробчатой формы также из нержавеющей |
ся клеммными коробками. Использование клапанов |
или низколегированной толстолистовой стали. При |
НЕРПА возможно для атомных энергостанций |
мыкание створок выполнено в форме замкового уп |
по 3 и 4 му классам безопасности классификации |
лотнения. По торцам корпуса и в зонах примыкания |
ОПБ 88/97, в сейсмостойком исполнении в соответ |
створок используется амортизирующее уплотнение. |
ствии с требованиями «Общих положений обеспече |
В качестве исполнительного механизма может ис |
ния безопасности атомных станций» (ОПБ 88/97) |
пользоваться электропривод или рукоятка для ручно |
ПНАЭ Г 1 011 97, «Специальных условий поставки |
го управления. Кинематика такого клапана — рычаги |
оборудования, приборов, материалов и изделий |
и тяги на жесткой сцепке, раскрытие створок клапа |
для объектов атомной энергетики». Клапаны НЕРПА |
на — «параллельное». Подшипниковые узлы выпол |
относятся к оборудованию 1 категории сейсмостойко |
няются с использованием самоустанавливающихся |
сти по НП 031 01 и ПНАЭГ 5 006 87 и работоспособ |
подшипников качения, защищающих оси створок |
ны во всём диапазоне сейсмических воздействий |
клапана от перекоса под воздействием давления, |
вплоть до 9 баллов МРЗ по шкале MSK 64. |
22
НЕРПА

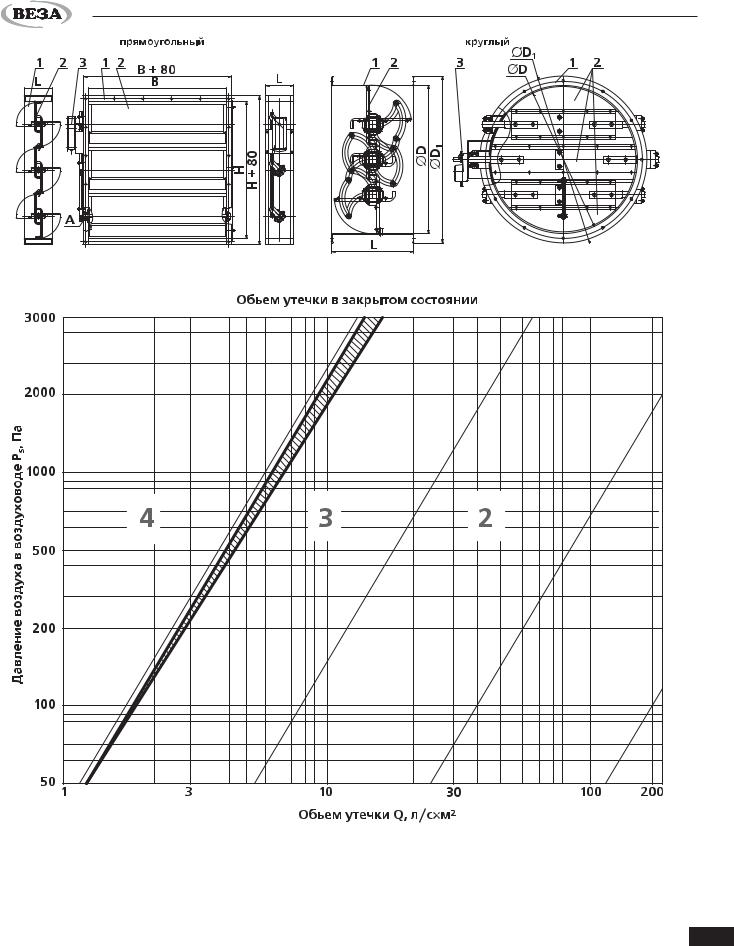

1 — корпус; 2 — створка; 3 — исполнительный механизм |
23
НЕРПА |

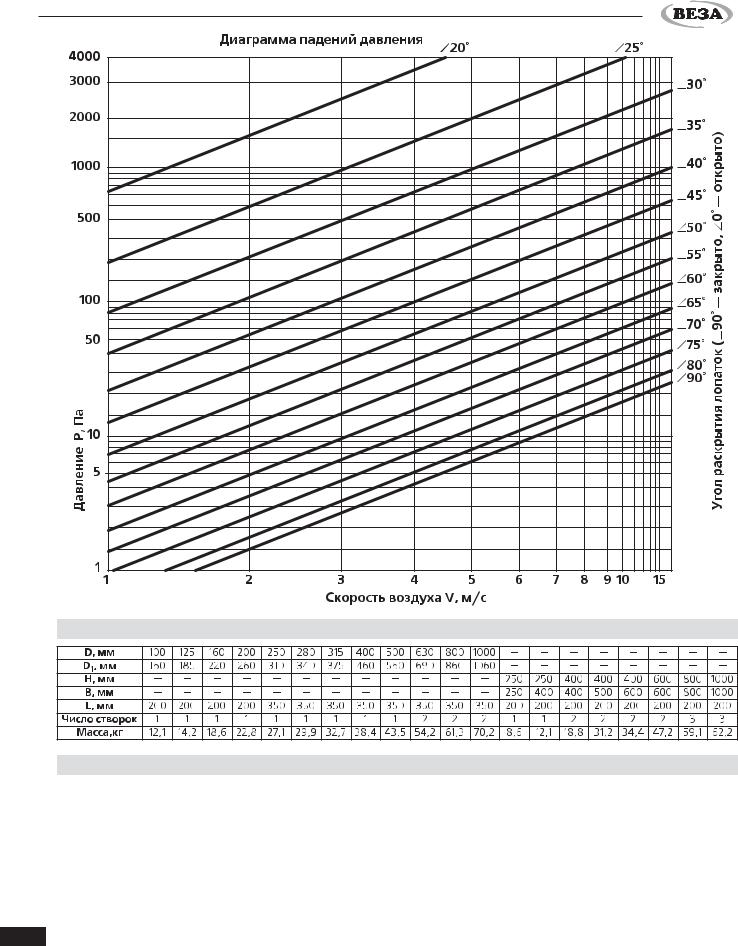

Габаритные и присоединительные размеры и технические характеристики клапанов НЕРПА |
Информация для заказа
При заказе клапанов НЕРПА необходимо указывать:
тип клапана (НЕРПА);
размеры рабочего сечения (высота Н×ширина В или диаметр D);
климатическое исполнение (УХЛ2 или ТМ3);
количество и тип электроприводов или ручка — для ручного управления;
материал: (У — углеродистая сталь Ст3пс(сп) со спецпокрытием, рассчитанным на весь срок службы или Н — нержавеющая сталь 12Х18Н10Т (AiSi321);
номер ТУ (ТУ 4863 069 40149153 07).
Пример записи при заказе:
24НЕРПА 600×600 1×AF230S УХЛ2 ОЦ ТУ4863 069 40149153 07
что соответствует: клапану типа НЕРПА прямоугольного размерами рабочего сечения 600×600 с одним элект роприводом с пружинным возвратом напряжением 220В с группой контактов конечных выключателей, из низ колегированной оцинкованной стали, в климатическом исполнении УХЛ2.
электрические схемы

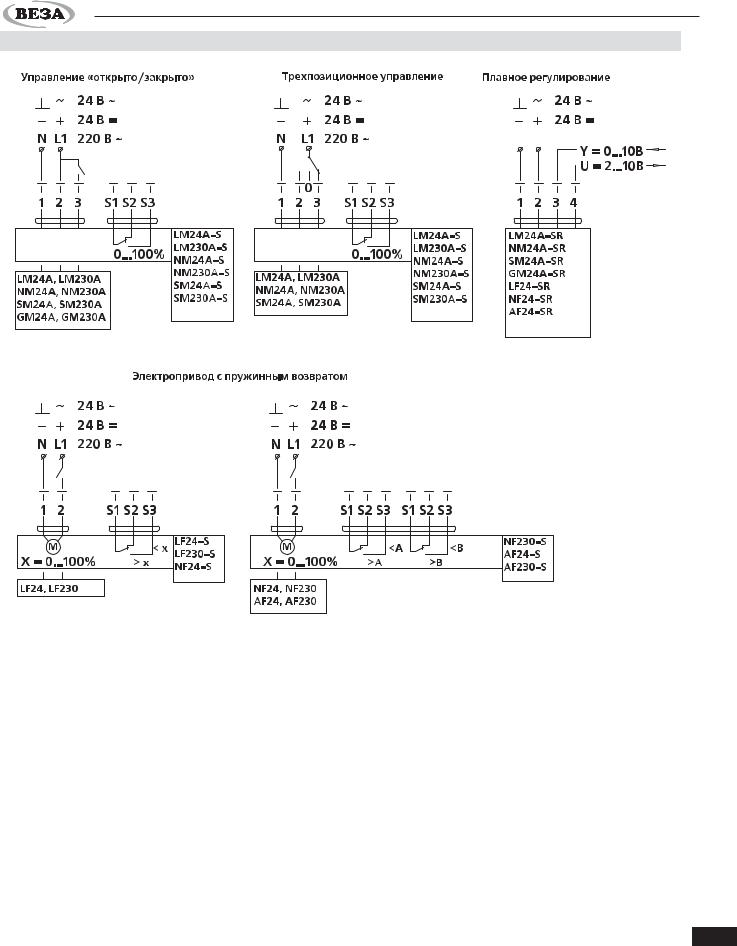

Электрические схемы подключения электроприводов и сигнализации
В качестве электроприводов могут использоваться равнозначные по схемам подключения и механическим усилиям электропривода фирм BELIMO или SIEMENS с обязательным условием сохранения работоспособнос ти изделия.
При выборе типа электропривода для клапанов, работающих на границе помещение/улица, рекомендуем использовать электроприво да с пружинным возвратом, поскольку в условиях пониженных температур при аварийном отключении электроэнергии использование такого электропривода позволит закрыть клапан и защитить систему от размораживания.
25
ТЮЛЬПАН
ОБРАТНЫЕ КЛАПАНЫ

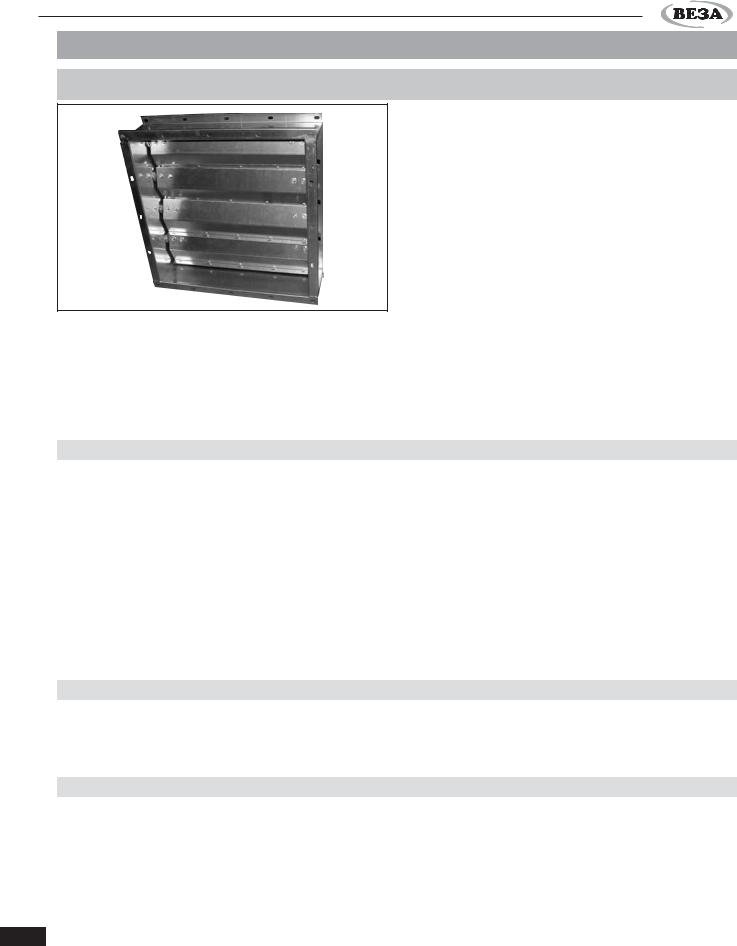

Клапан лепестковый ТЮЛЬПАН
ТУ 4863 106 40149153 07
ТЮЛЬПАН — это типовой лепестковый клапан. От обычных (однолопаточных) обратных клапанов его отличает низкая инерционность срабатывания и меньшая регламентированная минимальная ско рость потока, необходимая для его раскрытия. Створ ки таких клапанов открываются под действием потока воздуха (скорость воздуха в сечении — не менее 4 м/с) и автоматически возвращаются в исходное за крытое положение при прекращении подачи воздуха. Особенно актуально использование такого клапана совместно с осевыми вентиляторами, имеющими, как правило, меньшую скорость потока на выходе в сравнении с радиальными вентиляторами.
Клапан ТЮЛЬПАН — имеет три основных исполнения:
ТЮЛЬПАН 1 — лепестковый клапан для работы на горизонтальных участках воздуховода (установленный вертикально);
ТЮЛЬПАН 2 — лепестковый клапан для работы на вертикальных участках воздуховода (установленный го ризонтально) при движении потока воздуха снизу вверх (на вытяжку);
ТЮЛЬПАН 3 — лепестковый клапан для работы на вертикальных участках воздуховода (установленный го
ризонтально) при движении потока сверху вниз (на приток).
Технические характеристики
Назначение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .отсечной Исполнение . . . . . . . . . . . . . . .общепромышленное и (или) коррозионностойкое и (или) взрывозащищенное Рабочее давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .до 1500 Па Минимальная скорость потока:
ТЮЛЬПАН 1 — на горизонтальных участках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 4 м/с ТЮЛЬПАН 2 — на вертикальных участках на вытяжку . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 6 м/с ТЮЛЬПАН 3 — на вертикальных участках на приток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 6 м/с Класс уровня протечки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Пространственная ориентация:
ТЮЛЬПАН 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .только вертикально ТЮЛЬПАН 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .только горизонтально на вытяжку ТЮЛЬПАН 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .только горизонтально на приток Вид климатического исполнения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .УХЛ, категория размещения 2 или 3
Размеры
Лепестковые клапаны ТЮЛЬПАН производятся только прямоугольного сечения: для соединения с круглыми участками воздуховодов могут комплек
товаться переходником на соответствующий диаметр.
Конструкция
Клапан ТЮЛЬПАН состоит из четырехстеночного коробчатого корпуса и профилированных створок, установленных в корпусе на осях и выполненных
Ряд присоединительных и габаритных размеров таких клапанов ограничен стандартными представленными в таблице (см. ниже), но может быть расширен в за
висимости от реальных требований заказа.
из оцинкованной стали. Примыкание створок клапа на ТЮЛЬПАН — замковое, может исполняться во взрывозащищенном исполнении.
26
ТЮЛЬПАН

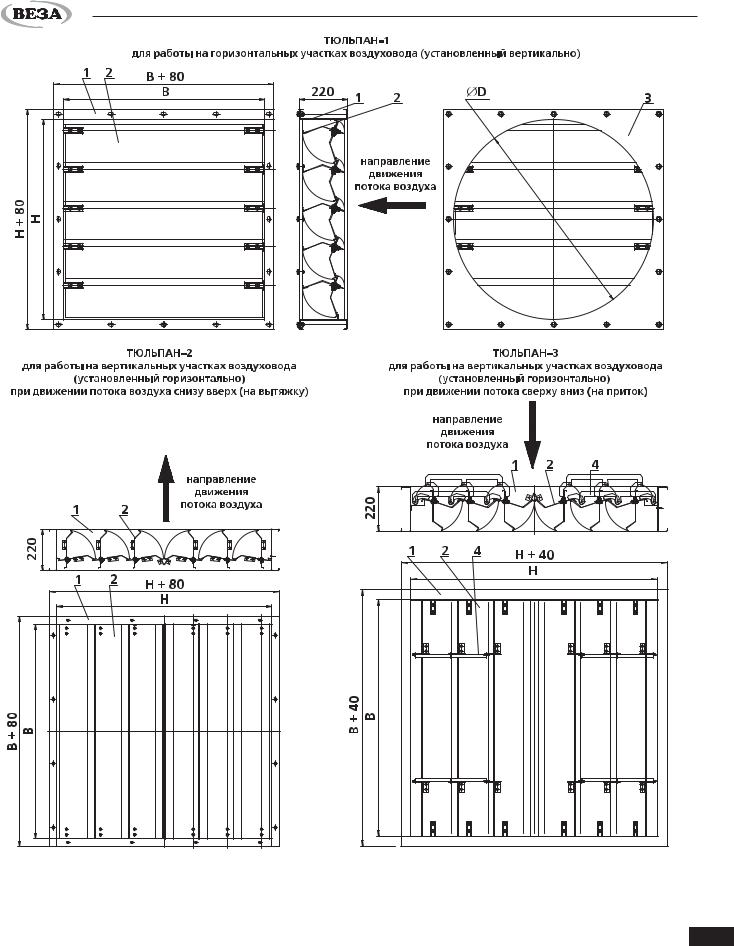

1 — корпус, 2 — створки, 3 — переходник |
27

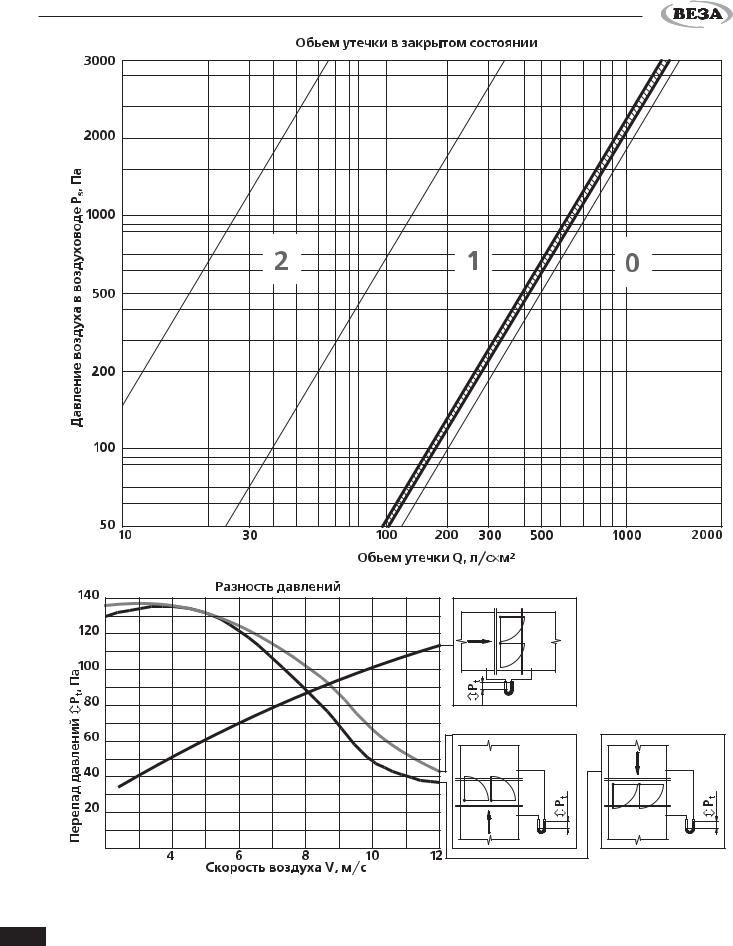

ТЮЛЬПАН |
28
ТЮЛЬПАН
Габаритные и присоединительные размеры лепесткового клапана ТЮЛЬПАН
Информация для заказа
При заказе лепесткового клапана ТЮЛЬПАН необходимо указывать:
тип клапана (ТЮЛЬПАН;)
исполнение ( 1, 2 или 3);
рабочее сечение клапана (высота Н×ширина В);
необходимость поставки переходника (D — диаметр переходника);
номер ТУ (ТУ 4863 106 40149153 07).
Пример записи при заказе: ТЮЛЬПАН 1 500×500 ТУ4863 106 40149153 07
что соответствует: лепестковому клапану ТЮЛЬПАН для вертикального размещения (на горизонтальном участ ке воздуховода) размерами 500×500, из низколегированной оцинкованной стали.
или:
ТЮЛЬПАН 3 630х630 630 ТУ4863 106 40149153 07
что соответствует: лепестковому клапану ТЮЛЬПАН для горизонтального размещения (на вертикальном участ ке воздуховода) на приток, с размерами 630×630, из низколегированной оцинкованной стали с одним пере ходником на 630 мм.
29
К.ОБРА
Клапан обратный двухстворчатый К.ОБРА
ТУ 4863 106 40149153 07
К.ОБРА — это круглый обратный двухстворчатый |
нормальной работоспособности клапана К.ОБРА ско |
клапан, предназначенный для автоматического пере |
рость воздуха в сечении на горизонтальных участках |
крытия сечения воздуховода с целью исключения сво |
должна быть не менее 6 м/с, на вертикальных — |
бодного перетекания воздуха в вентиляционных сис |
не менее 4 м/с. |
темах при отключении вентилятора. Для обеспечения |
|
Технические характеристики
Назначение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .отсечной Исполнение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .общепромышленное и (или) коррозионностойкое Рабочее давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .до 1500 Па Минимальная скорость потока:
на вертикальных участках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 4 м/с на горизонтальных участках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 6 м/с Класс уровня протечки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0, требование не предъявляется Пространственная ориентация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не зависит Вид климатического исполнения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .УХЛ, категория размещения 2 или 3 Теплопроводность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .требование не предъявляется
Размеры
Обратные клапаны К.ОБРА могут производиться |
баритных размеров таких обратных клапанов ограничен |
только круглого сечения. Ряд присоединительных и га |
стандартными представленными в таблице (см. ниже). |
|
|
Конструкция |
|
Обратные клапаны К.ОБРА состоят из цельноката ного круглого корпуса (т.е. фланец клапана выполнен «зацело» с основным материалом корпуса и не имеет никакого сварного соединения, что существенно по вышает жесткость и геометрию корпуса). Клапан К.ОБРА имеет две створки, выполненные из нержаве ющей или низколегированной оцинкованной листо
вой стали. Такой клапан не имеет в своем составе про тивовесов: возврат лопаток в исходное закрытое по ложение при прекращении подачи воздуха осуществ ляется за счет энергии возвратных пружин. Клапан К.ОБРА работоспособен вне зависимости от прост ранственной ориентации.

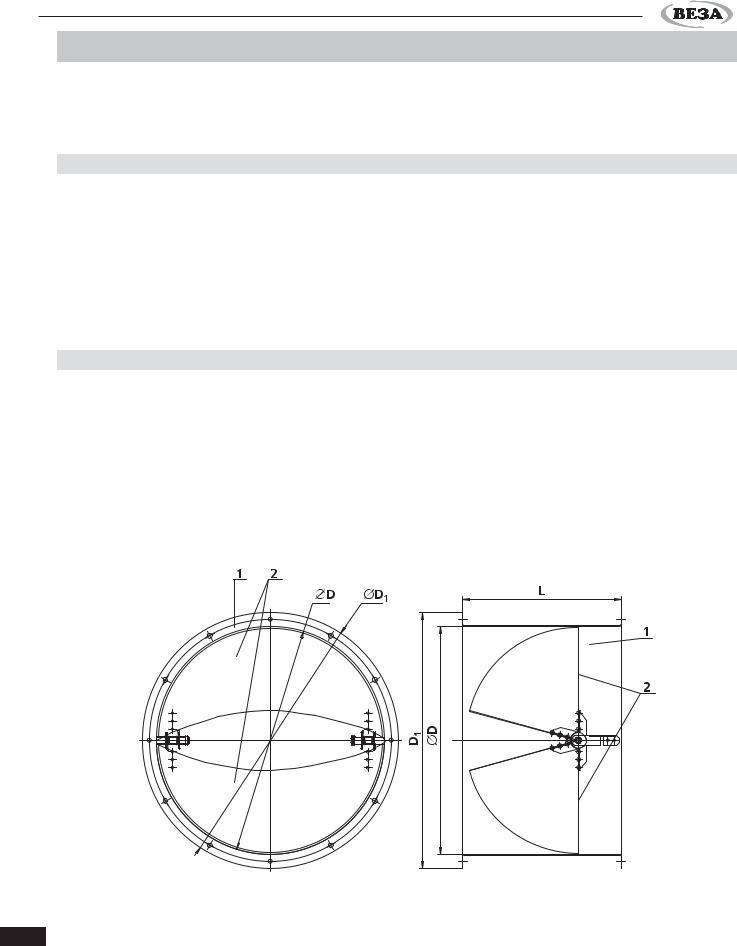

1 — корпус, 2 — створки
