общие сведения |
||||
|
|
|
|
|
|
|||||
|
|
|
|
|
ОБЩИЕ СВЕДЕНИЯ |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Классификация воздушных клапанов |
|
|
|
|
|
|||||
|
Основным критерием при выборе того или иного |
являться полноценным изделием целевого на |
||||||||
воздушного клапана является показатель объема |
значения и несет в себе скрытую аварийную |
|||||||||
протечки в закрытом состоянии при заданном пе |
опасность. |
|||||||||
репаде давлений. Отсутствие на сегодняшний момент |
Настоящим вводится собственная классификация |
|||||||||
какой либо действующей классификации клапанов и |
протечек через закрытые клапана для более четкого |
|||||||||
заслонок по протечкам делает понятие качества кла |
определения возможностей целевого использования |
|||||||||
панов размытым, что значительным образом снижает |
клапанов различных типов и серий производства |
|||||||||
ответственность производителя такой продукции пе |
ООО «ВЕЗА». За основу при выборе отправных точек |
|||||||||
ред потребителем. Именно протечка воздуха через |
классификации клапанов по протечкам был выбран |
|||||||||
закрытый клапан определяет эффективность его ра |
европейский стандарт EN 1751:1998 «Ventilation |
|||||||||
боты, а именно позволяет определить: |
for buildings — Air terminal devices — Aerodynamic test |
|||||||||
целесообразность и эффективность мероприятий |
ing of dampers and valves». |
|||||||||
по исключению потерь давления в вентиляционной |
Характеристики протечек через закрытый клапан |
|||||||||
сети; |
могут пренебрежительно мало меняться в зависимос |
|||||||||
насколько клапан будет предотвращать неконтро |
ти от того, воздействует ли на клапан (или заслонку) |
|||||||||
лируемый вынос тепла из помещения из за естест |
положительное или отрицательное давление, поэто |
|||||||||
венного перепада давлений воздуха с различной |
му данное обстоятельство при классификации клапа |
|||||||||
температурой на границе «улица/помещение»; |
нов не учитывается. Все приведенные данные получа |
|||||||||
насколько эффективна вентиляционная сеть и ис |
ются в результате испытаний протечек клапанов на ус |
|||||||||
пользуемое в ней оборудование; |
ловиях плотности воздуха при температуре +20 °С. |
|||||||||
какова полезность использования клапана с точки |
При использовании клапанов на неоднородных сре |
|||||||||
зрения экономии тепловой и электрической энер |
дах или газовоздушных смесях результаты, приведен |
|||||||||
гии, затрачиваемой на обслуживание сети; |
ные в данной классификации, могут отличаться. |
|||||||||
насколько реально позволит тот или иной клапан |
Крутящий момент, действующий на привод клапа |
|||||||||
защитить сеть и используемое в ней оборудование |
на, равно как и комплектация приводами, установ |
|||||||||
от разморозки в зимний период; |
ленными на клапанах, заведомо рассчитывается |
|||||||||
насколько будет эффективным использование об |
на условия, когда клапан непосредственно работает |
|||||||||
ратного (или т.н. лепесткового) или приводного от |
(открывается или закрывается, осуществляет регули |
|||||||||
сечного клапана для предотвращения обратного |
ровку потока) при указанном максимальном давле |
|||||||||
перетока воздуха через вентилятор и защиты его |
нии. Определяемым показателем является фактичес |
|||||||||
колеса от естественного раскручивания в обратную |
кий объем воздуха, проходящий через закрытый кла |
|||||||||
сторону, что весьма критично при условии возмож |
пан или заслонку. Единицей измерения объема про |
|||||||||
ности его пуска в автоматическом режиме. |
течек принимается — л/с×м2. Проверка утечки прово |
|||||||||
|
Таким образом, любой воздушный клапан, |
дится на специальном «Стенде испытаний на плот |
||||||||
не имеющий в составе собственных характерис |
ность клапанов и заслонок»: |
|||||||||
тик нормированного объема утечки, не может |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1

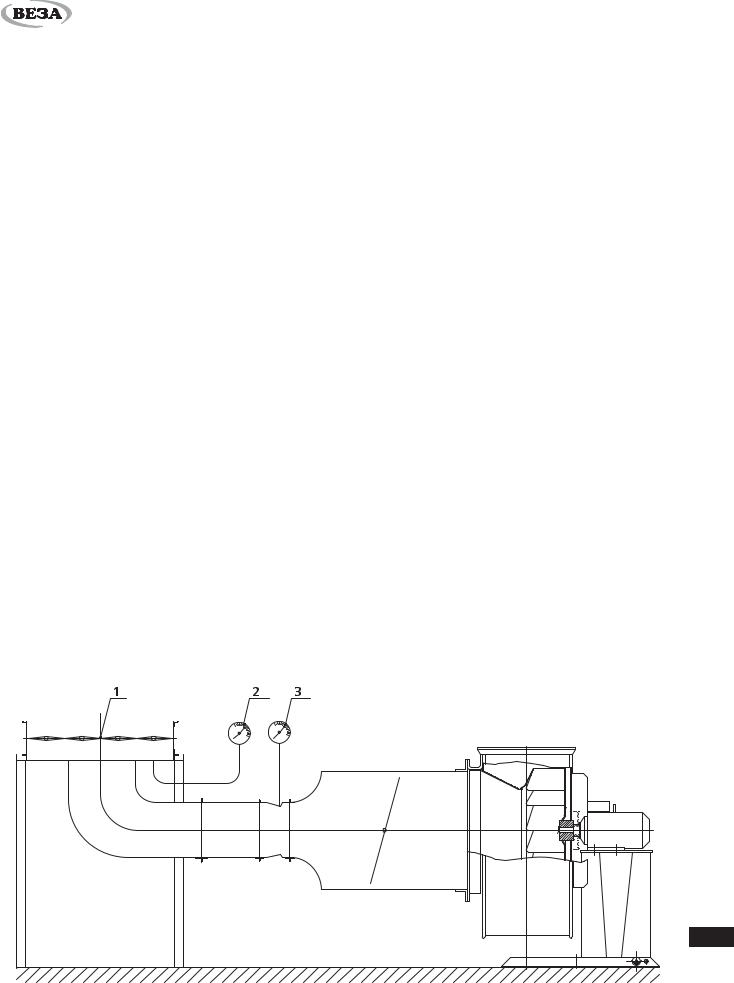

1 — испытываемый клапан; 2 — измерение давления; 3 — измерение объемного расхода воздуха
общие сведения |
|

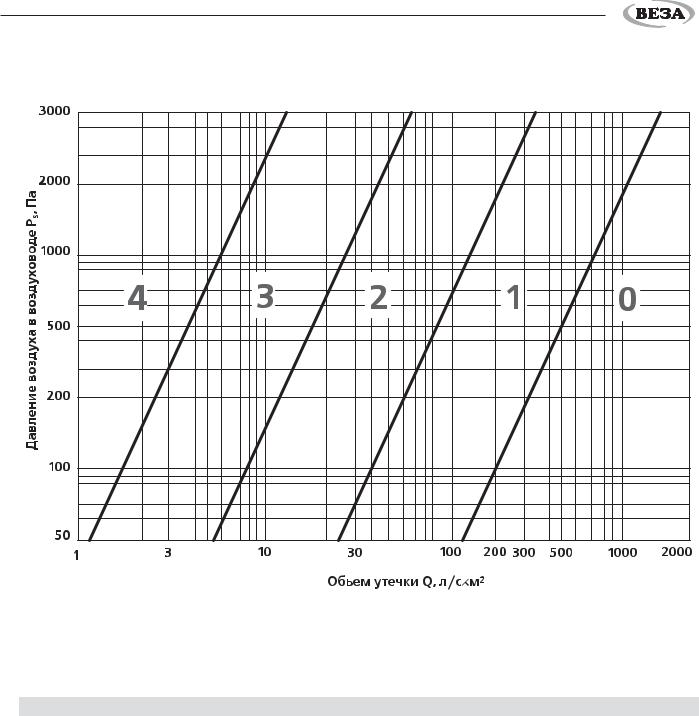

Диапазон объема протечек разбит на классы 0, 1, |
статического давления в воздуховоде в Па. К клапа |
2, 3 и 4 и представлен на диаграмме. Классы 0, 1, 2, 3 |
нам, относящимся к классу «0» — требования по про |
и 4 определяются по границе максимальной протечки |
течкам не предъявляются. |
в л/с×м2 через закрытые лопатки клапана как функция |
|
Определение основных терминов |
|
Воздушный клапан — элемент воздушной сети, предназначенный для регулировки воздушного пото ка в режимах «открыто/закрыто» (отсечные клапаны) или плавного регулирования (регулирующие клапа
ны) с нормируемым уровнем утечек воздуха в закры том состоянии при заданном значении максимально го рабочего давления в сети.
Технические требования
|
Назначение |
|
|
Воздушные клапаны могут использоваться в каче |
ное, коррозионностойкое варианты исполнений |
|
стве отсечных для регулировки воздушного потока |
или любые их сочетания. |
|
в режиме «открыто/закрыто» и (или) для плавного |
Рабочее давление |
|
регулирования количества воздуха в сети — т.н. регу |
Рабочее давление клапана — это рабочее давление |
|
лирующие клапаны. Для клапанов, используемых |
воздушной сети, в которой этот клапан установлен. |
|
в качестве отсечных, определяющей характеристикой |
Рабочее давление сетей, в которых могут использо |
|
является класс уровня утечки в закрытом состоянии. |
ваться клапаны производства ООО «ВЕЗА» может до |
|
Чем выше класс протечки (от 0 к 4), тем выше герме |
стигать 2000 Па и более. |
|
тичность клапана в закрытом состоянии. Обратные |
Комплектация исполнительным механизмом |
|
воздушные клапаны могут использоваться только |
Воздушные клапаны могут быть приводными |
|
в качестве отсечных клапанов для перекрытия возду |
(с принудительным механизмом срабатывания, серии |
|
ховода в случае прекращения подачи воздуха при от |
ГЕРМИК, РЕГУЛЯР, НЕРПА, КЕДР и пр. с управлением |
2 |
ключении вентилятора. |
от электропривода питанием 220 или 24 В или с руч |
|
Исполнение |
ным управлением) и обратными (инерционного |
|
В зависимости от назначения воздушные клапаны |
или гравитационного принципов действия, срабаты |
|
могут иметь общепромышленное, взрывозащищен |
вающими под действием воздушного потока). |
общие сведения

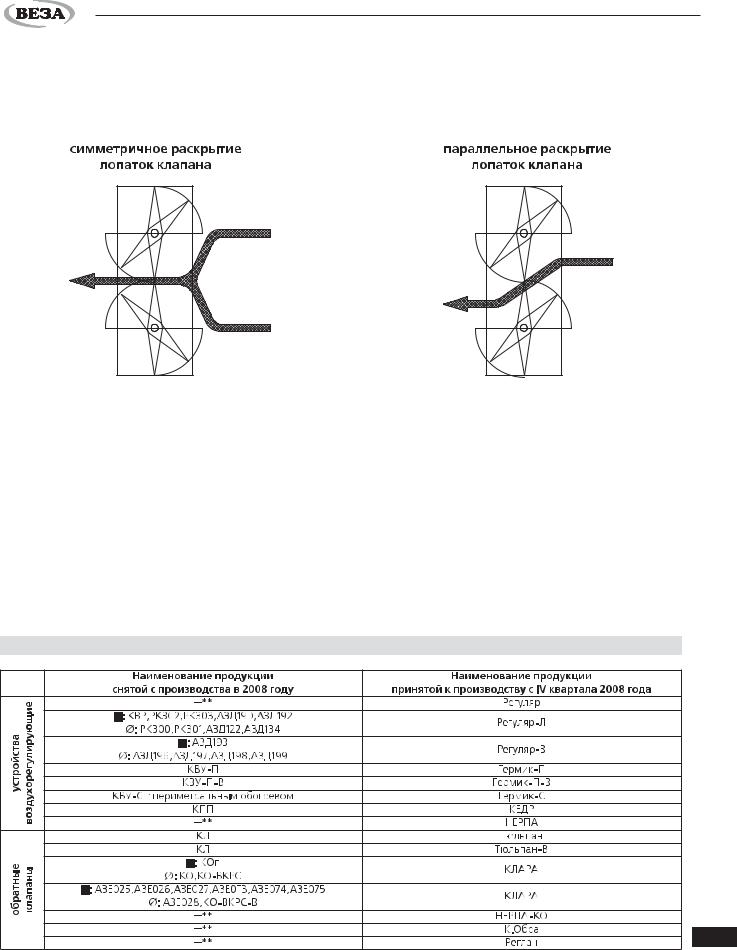

Вариант раскрытия лопаток
Для регулирующих воздушных клапанов (только приводные клапаны) принципиальное значение име ет классификация по варианту раскрытия лопаток — симметричное или параллельное. Симметричное рас крытие лопаток позволяет производить регулировку
Пространственная ориентация
Все приводные воздушные клапаны или заслонки производства ООО «ВЕЗА» сохраняют свою работоспо собность вне зависимости от пространственной ориен тации и при любом направлении движения воздушно го потока. Для обратных клапанов ориентация в прост ранстве имеет определяющее значение для обеспече ния нормальной работоспособности. Так, существуют отдельные типы обратных клапанов, предназначенные для работы на вертикальных или горизонтальных уча стках вентиляционных сетей при заранее определен ном направлении движения воздушного потока.
Климатическое исполнение
Клапаны могут эксплуатироваться в условиях уме
потока плавно без гидроудара и значительного ущер ба его ламинарности, параллельное раскрытие лопа ток приводит к возникновению «порога» и турбулент ности, что снижает скорость воздушного потока на выходе из клапана.
ренного (У), умеренно холодного (УХЛ) и тропичес
кого (Т) климата. Вид климатического исполнения и условия размещения устанавливаюся в строгом со ответствии с ГОСТ 15150.
Дополнительные требования
К дополнительным требованиям относятся специ альные технические требования, предъявляемые к изделиям ответственного назначения, используе мых в системах обеспечения безопасности жизнедея тельности, например:
сейсмостойкость;
класс безопасности в соответствии с требованиями «Общих положений обеспечения безопасности атомных станций».
Таблица соответствия воздушных клапанов по техническим характеристикам*
3
Примечание:
* — в качестве параметра сравнения принимается соответствие рабочего сечения и класс уровня протечки кла панов в закрытом состоянии
** – знак «—» означает отсутствие аналога для сравнения
общие сведения |

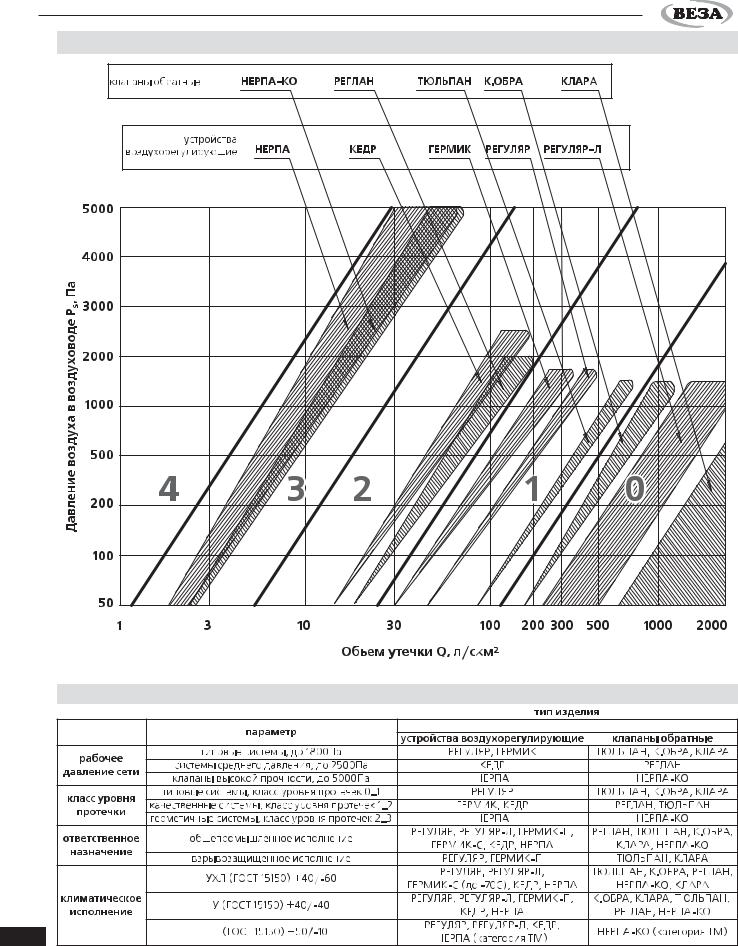

Сводная характеристика обьема утечек воздушных клапанов |
Групповая классификация воздушных клапанов по техническим характеристикам |
4 |
РЕГУЛЯР
УСТРОЙСТВА ВОЗДУХОРЕГУЛИРУЮЩИЕ

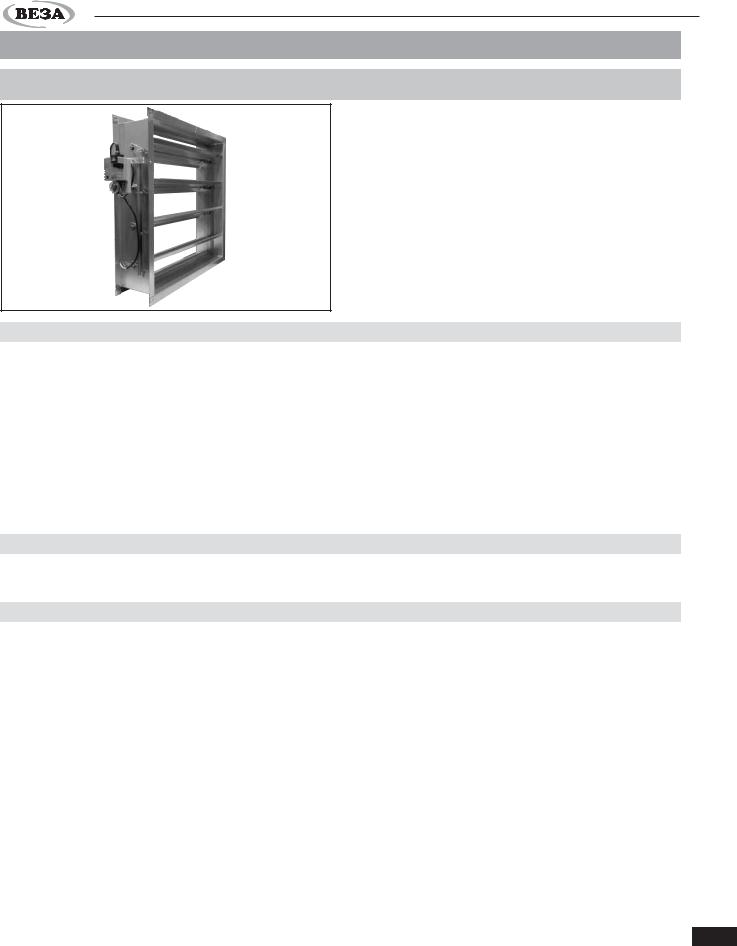

Универсальный воздушный клапан РЕГУЛЯР
ТУ 4863 107 40149153 07
РЕГУЛЯР — это универсальный воздушный клапан, предназначенный для применения в системах венти ляции и кондиционирования воздуха.
Технические характеристики
Назначение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .отсечной и регулирующий Исполнение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .общепромышленное или коррозионностойкое Рабочее давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .до 1800 Па Комплектация исполнительным механизмом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .электропривод* или ручной
Класс уровня протечки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Вариант раскрытия лопаток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .параллельное или симметричное Пространственная ориентация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не зависит Вид климатического исполнения . . . . . . . . . . . . . . . . . . . . . . . . . .У, УХЛ или Т, категории размещения 2 или 3 Теплопроводность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .до 31,28 Вт/м×К
*— в качестве исполнительного механизма может использоваться электропривод «открыто/закрыто», с пружинным возвратом (220 или 24В) или электропривод плавного регулирования или рукоятка для ручного управления.
Размеры
Клапаны РЕГУЛЯР производятся только прямоугольного сечения. Могут изготавливаться по высоте (Н) от 120 до 2400 мм, по ширине (В) от 400 до 1400 мм.
Конструкция
Клапан РЕГУЛЯР состоит из корпуса из оцинкован |
ктропривод «открыто/закрыто», с пружинным воз |
ной стали, створка клапана — выполнена из профили |
вратом (220 или 24 В) или плавного регулирования |
рованного листового оцинкованного листа. Клапан |
или рукоятка для ручного управления (возможность |
имеет специальное пружинное уплотнение по торцам |
ручного управления электроприводом имеется всегда |
створок. Примыкание створок выполнено в форме |
по умолчанию). Электроприводы подбираются в за |
замкового уплотнения с расположенным в зоне при |
висимости от площади клапана и условий его эксплу |
мыкания уплотнителем. Клапан РЕГУЛЯР в своем со |
атации в соответствии с таблицей комплектации элек |
ставе не имеет никаких нагревательных элементов. |
троприводами. Клапаны РЕГУЛЯР имеют современ |
Раскрытие створок клапана — «параллельное» |
ный внешний вид, сочетающийся с существующими |
или «симметричное» в зависимости от требований |
требованиями потребителей к дизайну большинства |
заказа и назначения. В качестве исполнительного ме |
видов помещений. |
ханизма клапана РЕГУЛЯР может использоваться эле |
|
5
РЕГУЛЯР
1 — корпус; 2 — створка; 3 — тяга; 4 — исполнительный механизм, 5 — уплотнитель |
6
РЕГУЛЯР |

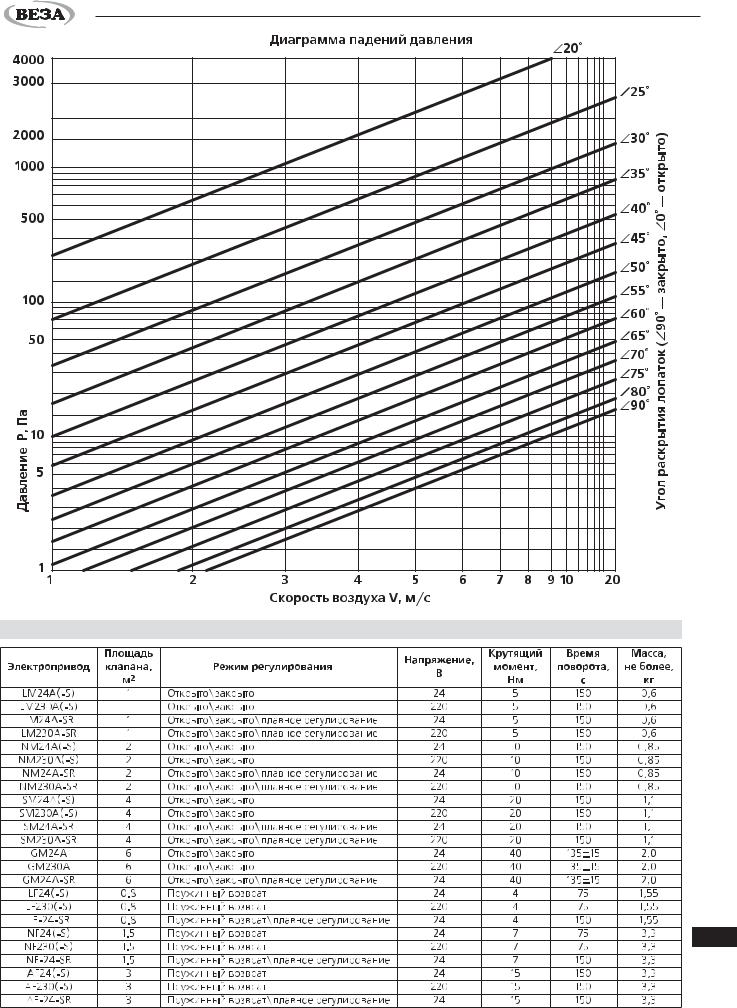

Комплектация электроприводом клапана РЕГУЛЯР |
7
РЕГУЛЯР
Информация для заказа
При заказе клапана РЕГУЛЯР необходимо указывать:
тип клапана (РЕГУЛЯР);
рабочее сечение клапана (высота Н×ширина В);
количество и тип электроприводов, напряжение питания (в соответствии с таблицей комплектации электро приводами);
вариант раскрытия лопаток (параллельное — П или симметричное — С);
номер ТУ (ТУ 4863 107 40149153 07).
Пример записи при заказе: РЕГУЛЯР 800×1000 1×LF24S П ТУ4863 107 40149153 07
что соответствует: клапану типа РЕГУЛЯР высотой 800 и шириной 1000 мм с параллельным раскрытием лопа ток, с одним электроприводом с пружинным возвратом напряжением 24 В с группой контактов конечных вы ключателей.
или:
РЕГУЛЯР 1200×800 1×NF230 С ТУ4863 107 40149153 07
что соответствует: клапану типа РЕГУЛЯР высотой 1200 и шириной 800 мм с симметричным раскрытием лопа ток, с одним электроприводом с пружинным возвратом напряжением 220 В.
8
РЕГУЛЯР Л

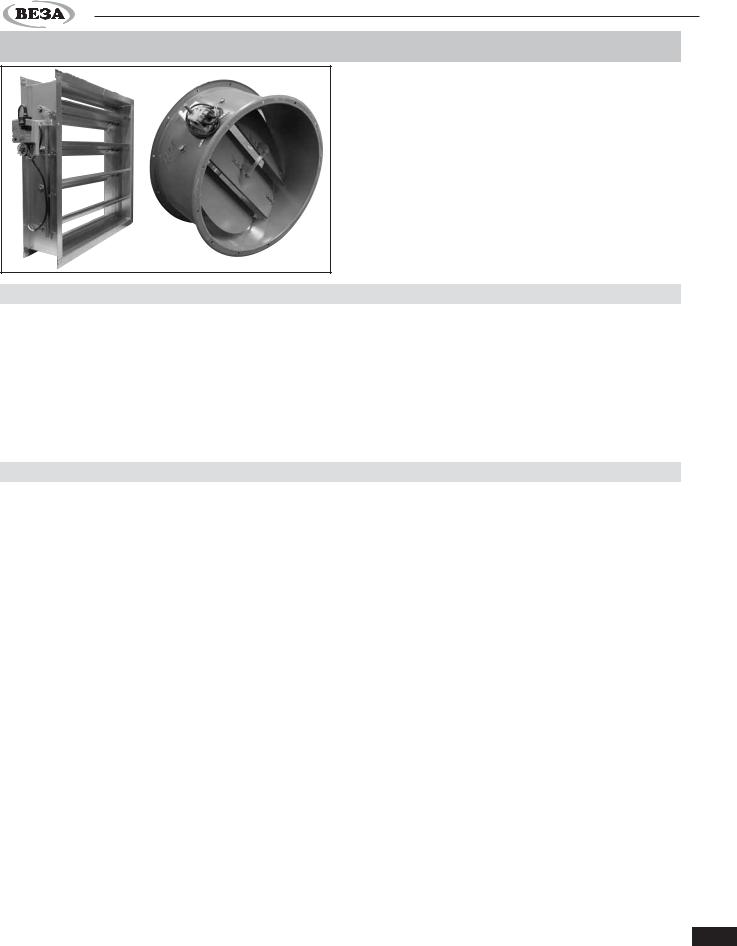

Универсальный воздушный клапан РЕГУЛЯР Л
ТУ 4863 107 40149153 07
РЕГУЛЯР Л — это универсальный воздушный клапан, созданный на основе клапана РЕГУЛЯР и предназна ченный для регулирования расхода приточного, ре циркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования в режимах плав ного регулирования и «открыто/закрыто» без предъ явления требований по утечкам в закрытом состоя нии. Также клапан РЕГУЛЯР Л возможно использо вать в качестве дросселирующего устройства.
Технические характеристики
Назначение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .отсечной и регулирующий Исполнение . . . . . . . . . . . . . . .общепромышленное и (или) коррозионностойкое и (или) взрывозащищенное Рабочее давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .до 1500 Па Комплектация исполнительным механизмом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .электропривод или ручной Класс уровня протечки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0, требование не предъявляется Вариант раскрытия лопаток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .параллельное Пространственная ориентация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не зависит
Вид климатического исполнения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .У, УХЛ, Т категория размещения 2 или 3 Теплопроводность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .требование не предъявляется
Размеры
Клапаны РЕГУЛЯР Л производятся как прямо |
(см.ниже), но может быть расширен в зависимости |
угольного, так и круглого сечения. Ряд присоедини |
от реальных требований заказа. Максимальный воз |
тельных и габаритных размеров таких клапанов огра |
можный размер односекционного клапана: высота |
ничен стандартными, представленными в таблице |
2400 мм, ширина 1400 мм. |
|
|
Конструкция |
|
|
|
Клапаны РЕГУЛЯР Л состоят: прямоугольные — из корпуса из оцинкованной стали и створок клапана, выполненных из профилированного листового оцин кованного профиля; круглые — из цельнокатаного круглого корпуса и простой листовой створки, также выполненных из оцинкованной стали. Клапаны РЕГУ ЛЯР Л в своем составе не имеют никаких уплотните лей. Во взрывозащищенном исполнении клапаны всегда имеют только одну створку, т.е. всегда имеет
место вылет створки за габарит корпуса клапана в от крытом состоянии. Створка прямоугольных и круглых заслонок во взрывозащищенном исполнении имеет простую листовую конструкцию. В качестве исполни тельного механизма может использоваться электро привод или рукоятка для ручного управления. Кине матика клапана — рычаги и тяги. Стандартно клапаны РЕГУЛЯР Л клеммными коробками не оснащаются.
9

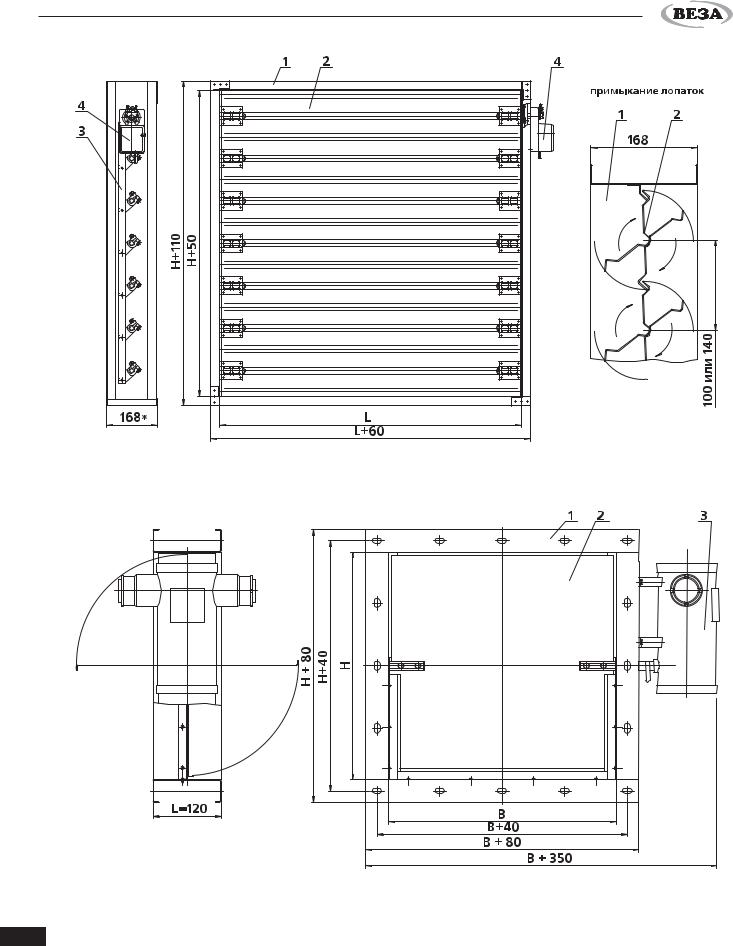

РЕГУЛЯР Л
Прямоугольный клапан РЕГУЛЯР Л
1 — корпус; 2 — створка; 3 — тяга; 4 — исполнительный механизм
Взрывозащищенное исполнение
1 — корпус; 2 — створка; 3 — исполнительный механизм
10
