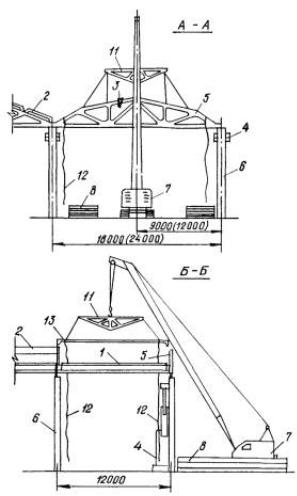

1-временное ограждение; 2-смонтированное покрытие; 3-крышевой кондуктор-распорка; 4-лестницы-площадки; 5-стропильная ферма; 6-колонна; 7-кран; 8- штабеля плит; 9-транспортное средство; 10-подстропильная ферма; 11-траверса; 12-оттяжки; 13-монтируемая плита

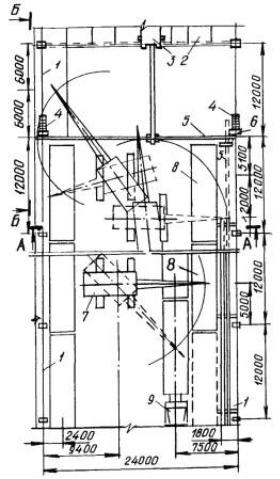

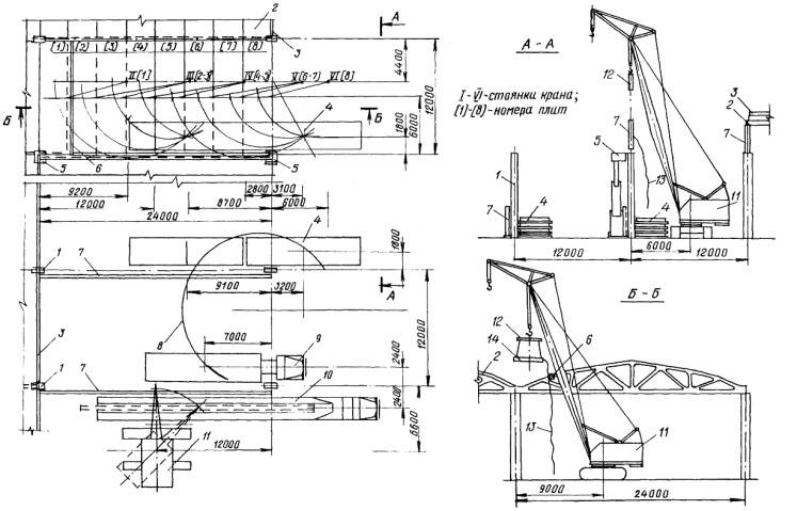

Схемы выгрузки, раскладки элементов и монтажа поперечным методом покрытия пролетом 24 м

1-колонна; 2-смонтированное покрытие; 3-временное ограждение; 4-штабель плит; 5-телескопическая вышка; 6-инвентарная распорка; 7-стропильная ферма; 8- радиус действия крана; 9-плитовоз; 10-фермовоз; 11-кран; 12-траверса; 13-оттяжка; 14-плита покрытия

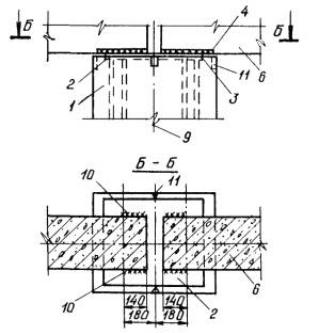

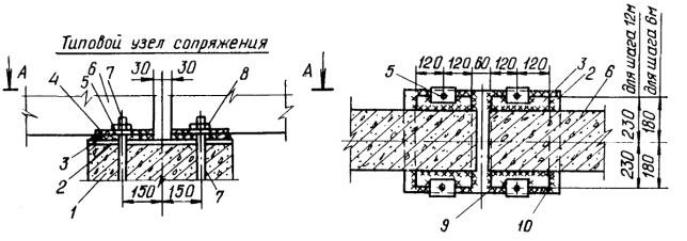

Опирание стропильной фермы на среднюю колонну

Усовершенствованный узел сопряжения стропильныхферм с колоннами или подстропильными фермами
Усовершенствованный узел сопряжения стропильных ферм с колоннами и подстропильными фермами в отличие от типового не имеет опорной плиты и анкерныхболтов.
При таком сопряжении закладную деталь стропильной фермы приваривают непосредственно к закладной детали колонны (подстропильной фермы). Для обеспечения проектного положения концов стропильной фермы в местах ее опирания наносят соответствующие риски.
Для обеспечения проектного положения стропильной фермы рекомендуется использовать фиксатор в виде пластины, привариваемой к закладным деталям колонны (подстропильной фермы). Можно также применять инвентарные съемные скобы-фиксаторы.
Применение пластин-фиксаторов или съемных скоб-фиксаторов позволит осуществлять принудительный безвыверочный (в плане) монтаж стропильныхферм.
Усовершенствованный узел сопряжения

1-колонна; 2-закладная деталь колонны; 3-опорная плита; 4-закладная деталь стропильной фермы; 5-шайба анкерного болта; 6-стропильная ферма; 7-анкерные болты; 8-гайка; 9-разбивочная ось; 10-монтажный шов; 11-риска на оголовке колонны

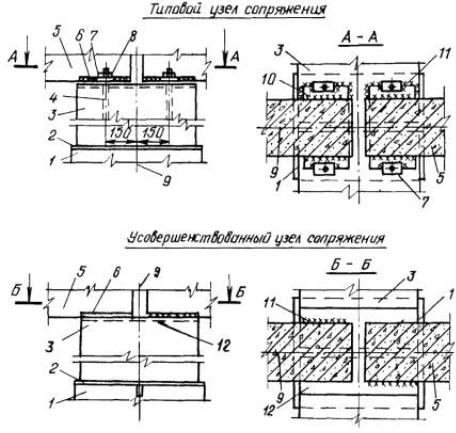

Опирание стропильной фермы на смежные концы подстропильных ферм

1-колонна; 2-закладная деталь колонны; 3-подстропильная ферма; 4-анкерный болт; 5-стропильная ферма; 6-закладная деталь стропильной фермы; 7-шайба анкерного болта; 8-гайка; 9-разбивочная ось; 10-опорная плита; 11-монтажный шов; 12-закладная деталь подстропильной фермы

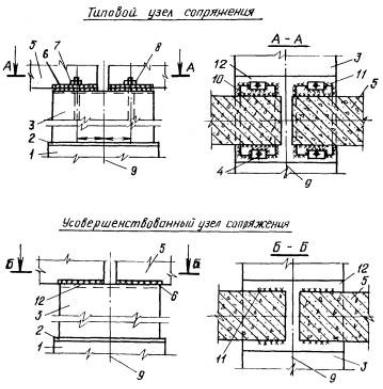

Опирание стропильной фермы на среднюю часть подстропильной фермы

Примечание. Для выравнивания отметок опорных поверхностей смежных концов двух подстропильных ферм следует применять стальную прокладку, которую привариваютк заниженной опорной закладной детали.
Обеспечение проектного положения стропильных ферм на колонне

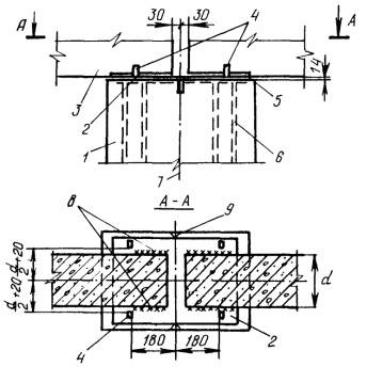

при помощи приварных пластин-фиксаторов

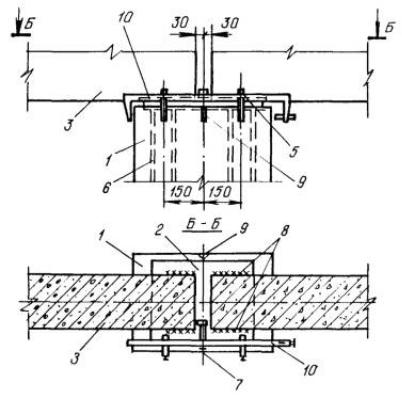

при помощи съемной скобы-фиксатора

1-колонна; 2-закладная деталь колонны; 3-стропильная ферма; 4-приварные пластины-фиксаторы; 5-закладная деталь стропильной конструкции; 6-анкер закладной детали; 7-разбивочная ось; 8-монтажный шов; 9-риска на оголовке колонны; 10-скоба-фиксатор

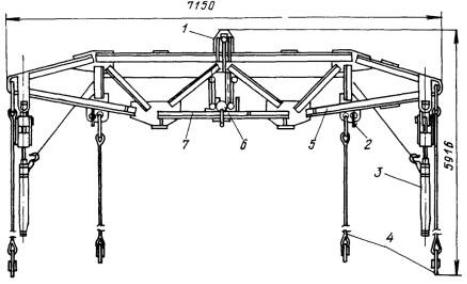

Универсальная траверса для монтажа строительных конструкций и плит покрытия

1-палец; 2-фиксатор; 3-захват; 4-строп; 5-ферма; 6-колесо; 7-скоба
Техническая характеристика
Параметры |
Траверса |
Грузоподъемность, т |
12 |
Ширина зева захвата, мм |
- |
Максимальные размеры сечения |
|
конструкций, входящих в зев |
|
захвата, мм |
|
ширина |
- |
высота |
- |
Габаритные размеры, мм |
|
длина |
6850 |
ширина |
|
высота |
1570 |
Масса (с двумя захватами), кг |
До 980 |
Захватых) типоразмеров (см. стр. 63, 64)
1 |
2 |
3 |
4 |
5 |
4 |
4 |
10 |
10 |
6,3 |
200 |
480 |
300 |
370 |
680 |
180 |
450 |
280 |
350 |
650 |
180 |
50 |
300 |
420 |
250 |
1880 |
1690 |
2090 |
2275 |
1910 |
530 |
900 |
650 |
720 |
1100 |
180 |
180 |
180 |
180 |
180 |
140 |
174 |
159 |
168 |
213 |
х) Конструкция захватов разработана сотрудниками ЦЭКБстроймехавтоматика ЦНИИОМТПГосстроя СССР.
