Погружение шарнира
Синклиналь с круто погружающимся шарниром
Погружение шарнира
Синклиналь с полого погружающимся шарниром
Учет угла погружения шарнира при построении разреза
Б
I |
I |
II |
II |
III |
III |
|
|
А |
|
|
|
|
|
|
|
|
А |
|
|
|
Б |
h1 |
h |
h2 |
|
h3 |
h |
2 |
h1 |
3 |
|
|
|
|
|
ОпределимЗнаяНаразрезеугол погружениялинииубны,АБ проведемнашарниракоторыхоси постскладшарноик,рымотложимвспомогаскладокна-
пересекутсянихльныеотрезкиразрезыhс ,плоскостьюh ,поh осевыми построразрезалиниямзамкиАБскладок(hскладок, h иI-I,h. II)-II и III-III и
1 2 3 1 2 3
совместим их в одной плоскости
Морфологическая классификация складок
При морфологической классификации складки разделяются по форме. В основу разделения могут быть заложены различные особенности формы.
I. По углу складки подразделяют на острые, или остроугольные (угол складки меньше 90°) и тупые, или тупоугольные (угол складки больше 90°).
Морфологическая классификация складок
Морфологическая классификация складок
Морфологическая классификация складок
II. По степени симметрии (по положению осевой поверхности) выделяются складки:
А. Симметричные (прямые).

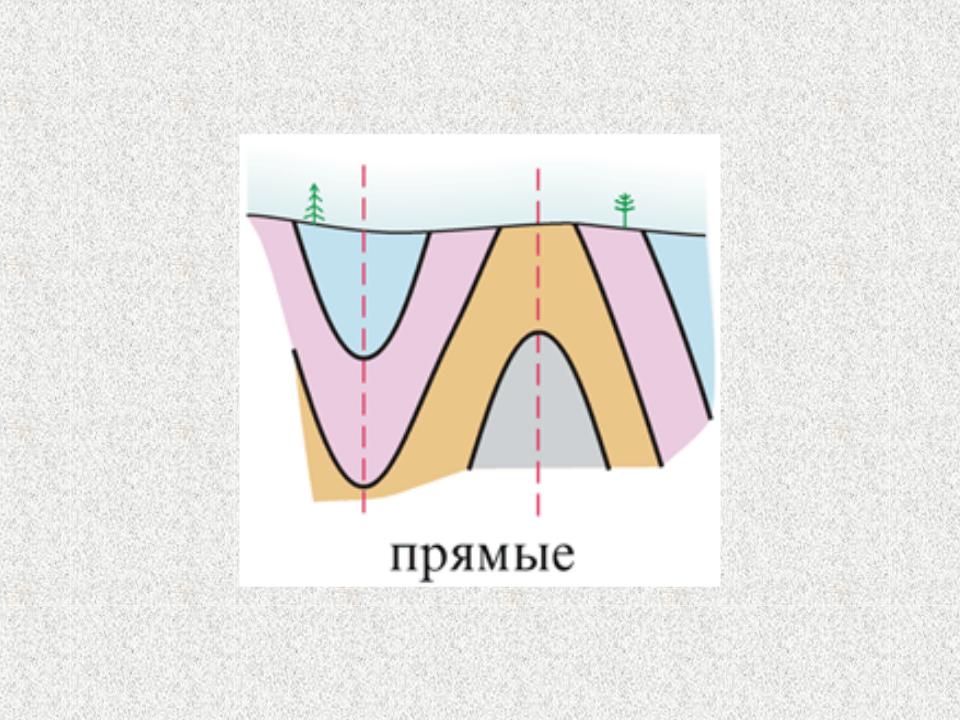

Осевая поверхность у таких складок вертикальна, углы падения на крыльях одинаковы.
На карте такие складки выглядят симметричными относительно осевой линии, то есть видимые мощности одновозрастных слоев на крыльях приблизительно одинаковы.
Морфологическая классификация складок
Морфологическая классификация складок
P
D C
P
На карте прямая складка симметрична относительно ОЛ, видимые мощности слоев на крыльях примерно одинаковы.
Морфологическая классификация складок

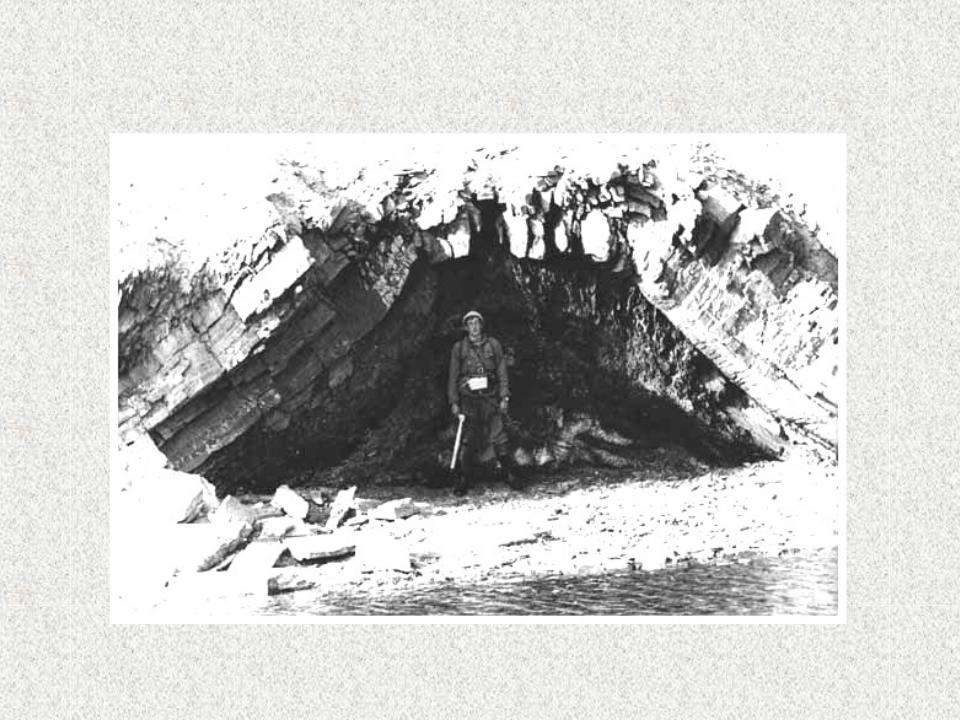

Прямая антиклинальная складка в девонских известняках. Новая Земля.
