Федеральное агентство по образованию

ВОРОНЕЖСКАЯ ГОСУДАРСТВЕННАЯ ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ

КАФЕДРА БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ

КОМПОНОВОЧНЫЕ РЕШЕНИЯ

ПРОМЫШЛЕННЫХ ЗДАНИЙ

Методические указания к практическим занятиям

Для студентов, обучающихся по направлению

260200 «Производство продуктов питания из растительного сырья»

(260204 – «Технология бродильных производств и виноделия»),

дневной формы обучения

Воронеж

2006

План одно-, многоэтажных промышленных зданий

План промышленного здания располагается в левом нижнем углу листа формата А1 и вычерчивается в одном из выбранных масштабов (1:100, 1:200).

Порядок построения плана:

1). Вычерчивание рамки и основной надписи (рис. 18).

2). Нанесение сетки разбивочных осей по пролету и шагу (рис.1).

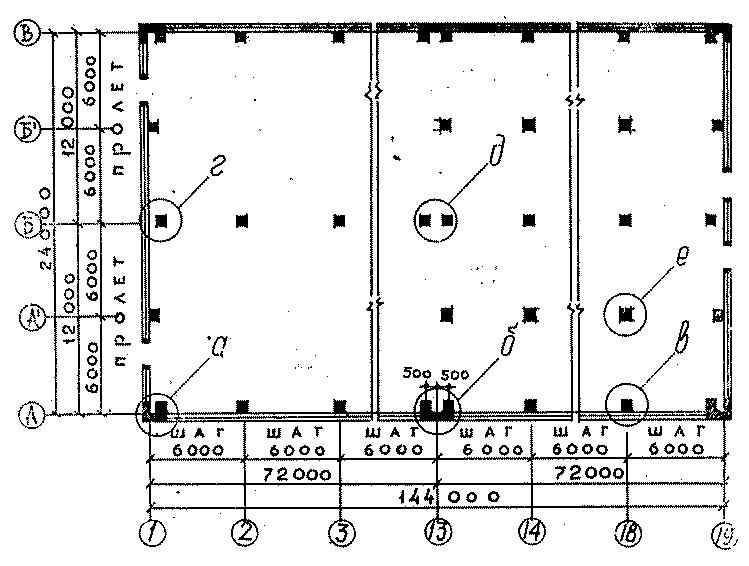

Рис. 1. Сетка колонн и виды привязок колонн на плане: а – угловая, к крайним продольным и поперечным осям; б, д – по линиям поперечных температурных швов; в – поперечных осей; г – в торцах здания

3). Привязка колонн здания к разбивочным осям (рис.1, 2).

На крайних продольных осях выполняется «нулевая» привязка - внешняя грань колонны совмещается с осью. При привязке к крайним разбивочным осям геометрические оси колонн основного каркаса смещают внутрь на 500 мм (рис. 1, 2).

б)

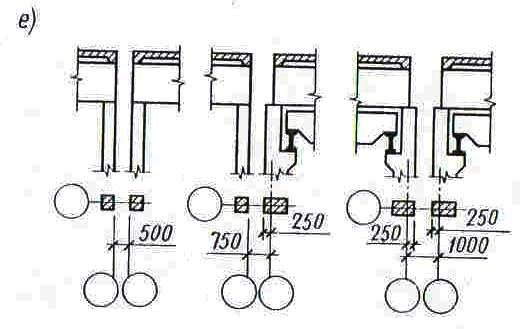

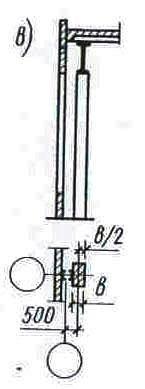

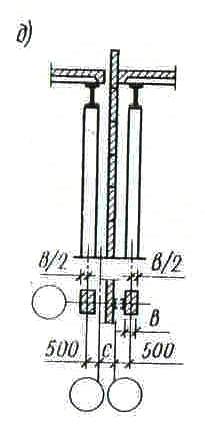

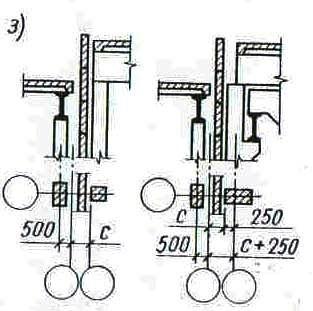

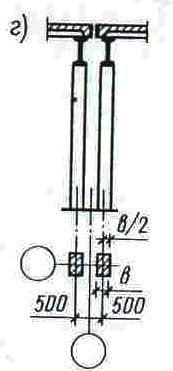

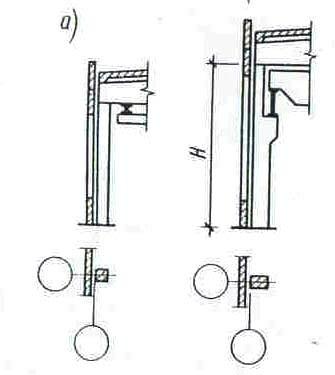

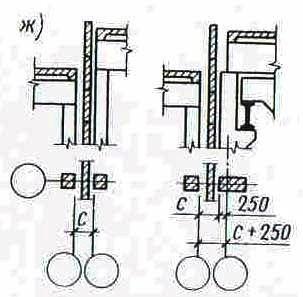

Рис. 2. Виды привязок конструктивных элементов одноэтажных промышленных зданий к разбивочным осям: а, б – «нулевая»; в – «500»; г – привязка колонн среднего ряда к поперечной оси у температурного шва; д - привязка колонн среднего ряда к поперечным разбивочным осям у температурного шва со вставкой; е – привязка колонн и размеры вставок у продольных температурных швов; ж, з - привязка колонн и размеры вставок в местах сопряжений разновысоких параллельных и перпендикулярных пролетов

4). Расстановка фахверковых колонн (если они необходимы в одноэтажных зданиях при пролете или шаге, превышающих длину стеновых панелей), которые расположены между основными колоннами и стеной (рис. 3). Стойки фахверка изготавливают в виде железобетонных колонн сечением 300х300 мм или из стальных швеллеров. Они размещаются с «нулевой привязкой».

Фахверк

Колонна

Рис. 3. Расположение фахверковых колонн

5). Выполнение температурно-осадочного шва, который устраивают установкой двух рядов колонн со вставкой между ними и расстоянием между разбивочными осями 500 или 1000 мм.

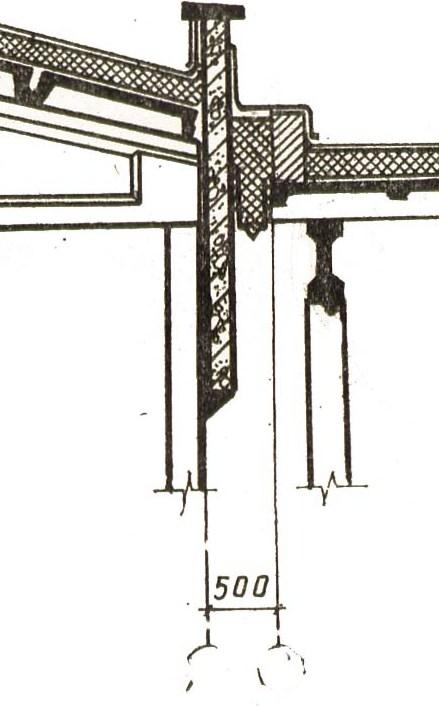

Все температурные швы без перепада высот выполняются без разрыва кровли с установкой полуцилиндрического компенсатора (рис. 4 а, б). Примыкание взаимно перпендикулярных пролетов выполняют на двух колоннах со вставкой (рис. 4 в).

Температурные швы совмещают с осадочными в тех случаях, когда ожидается неодинаковая и неравномерная осадка, а также когда резко меняется высота здания (рис. 5).

б)

а)

в)

Рис. 4. Температурные швы:

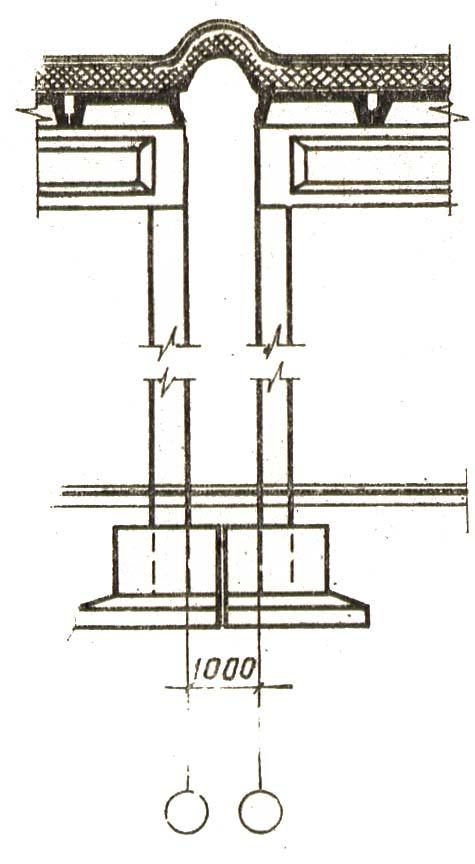

а – поперечный температурный шов; б – продольный температурный шов; в – примыкание взаимно перпендикулярных пролетов.

Рис. 5. Осадочные швы:

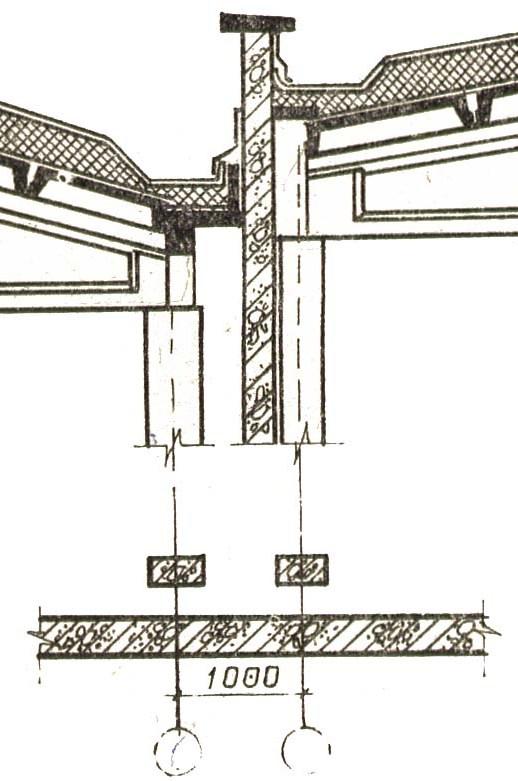

а – примыкание взаимно перпендикулярных пролетов с перепадом высот; б – примыкание разновысотных параллельных пролетов.

б)

а)

6). Изображение стенового ограждения, оконных заполнений, ворот, лестниц (табл. 1) и т.д.

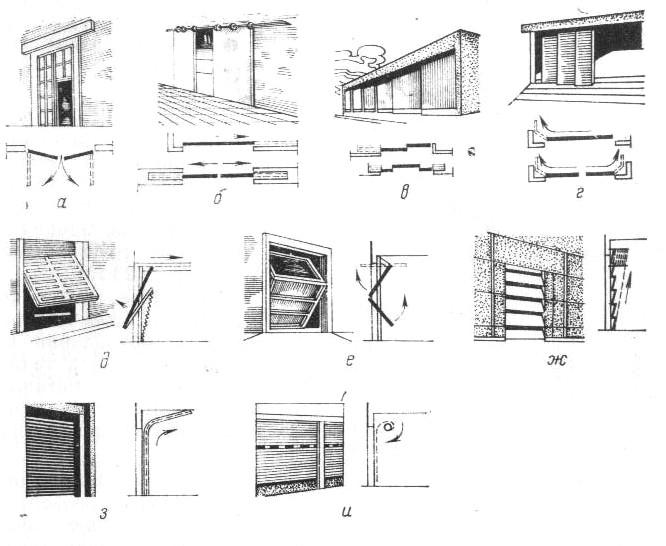

Рис. 6. Ворота промышленных зданий:

а - распашные; б - раздвижные (одно- и двухпольные); в, г - раздвижные секционные; д - подъемно-цельные; е - складные; ж, з - подъемно-секционные; и - скатывающиеся (шторные)

Типоразмеры ворот для автомобильного транспорта – 2,4х2,4; 3х3; 3,6х3,6; 3,6х4,2, а для железнодорожного – 4,8х5,4 м

Снаружи у ворот (за исключением железнодорожных) устраивают пандус с уклоном 1:10.

Таблица 1

Условные графические изображения лестниц в плане

Наименование


нижний марш

промежуточный марш

верхний марш

П р и м е ч а н и е. Стрелкой указано направление подъема марша

7). Простановка размеров (рис. 19).

8). Маркировка осей.

Оси пролета маркируются заглавными буквами в алфавитном порядке снизу вверх, кроме букв ë, з, й, о, х, ц, ч, щ, ъ, ы, ь;

а оси шага – арабскими цифрами слева направо.

Марки осей располагают в кружках по левой и нижней сторонам плана. Если расположение осей противоположных сторон плана не совпадает, их выносят по правой и верхней стороне плана, но только в местах расхождения разбивки. Когда план по длине и ширине очень велик, маркировку осей рекомендуется повторять по противоположной стороне плана (рис. 8).

9). Простановка площади помещения и категории помещения по взрывопожарной и пожарной опасности.

Площадь проставляется в нижнем правом углу помещения и подчеркивается сплошной толстой линией. Категории помещений проставляют под их наименованием в прямоугольнике размером 5 х 8 (h) мм (рис.7).

План на отм.± 0,000

Приемное отделение

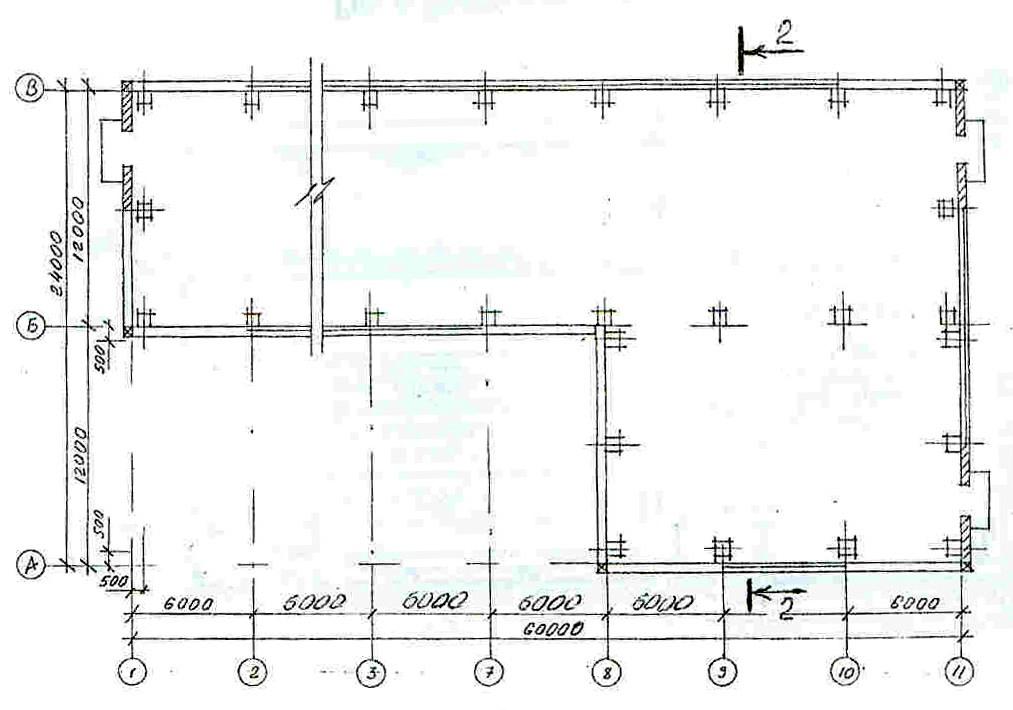

Рис. 7. План одноэтажного промышленного здания

Б

1728

План на отм. + 3,600

Рис. 8. План одноэтажного промышленного здания с линиями обрыва: 1 – поперечный шов со вставкой; 2 – поперечный шов без вставки; 3 – продольный шов со вставкой в одноэтажной части

Рис. 9. План одноэтажного промышленного здания на отм. ± 0,000

Рис. 10. План промышленного здания с разной сеткой колонн
