Параметры резисторов с2-10 и с6-11
|
Марка резистора |
Номинальное значение |
Габаритные размеры, мм | |
|
|
сопротивления, Ом |
Длина L |
Диаметр D |
|
C2-10a-0,5 |
50, 75, 100, 270 |
10,8 |
3,9 |
|
C2-10б-0,5 |
50, 75, 100, 270 |
9,2 |
3,12 |
|
С2-10а-1,0 |
50, 75 |
13,0 |
6,3 |
|
С2-10б-1,0 |
50, 75 |
11,8 |
5,5 |
|
С6-11-0,5 |
50, 75 |
12,0 |
1,5 |
|
С6-11-1 |
50, 75 |
15,0 |
2,0 |
|
С6-11-2 |
50, 75 |
19,0 |
3,0 |
|
С6-11-5 |
50, 75 |
24,0 |
4,0 |
В функциональных узлах, выполненных на основе ПМ и в микросборках широко используются транзисторы в миниатюрных пластмассовых корпусах. На рис. 4.31,а представлен корпус транзистора типа КТ-28, его знакоместо дано на рис. 4.31,б.
В корпусах серии КТ выпускаются транзисторы:
- КТ-46: КТ3130; КТ3140;
- КТ-47: 2Т664А91; 2ДС52В1;
- КТ-48: КТ874А,Б;
- КТ-43: КТ8101А,Б; КТ8102А,Б.
На рис. 4.32,а и 4.33,а представлены корпуса транзисторов серии СОТ (ТО).
Такие корпуса широко распространены за рубежом (корпуса SOT) и их геометрические параметры совпадают с отечественными аналогами. На рис. 4.32,а представлены параметры корпуса СОТ-23 (ТО-236), на рис. 4.33,а - корпуса СОТ-89 (ТО-243). На рис. 4.32,б и 4.33,б даны параметры знакомест для установки этих корпусов. В табл. 4.28 даны размеры корпусов СОТ, в табл. 4.29 и 4.30 - размеры элементов знакомест для установки корпусов СОТ-23 и СОТ-89.
Корпуса МС, предназначенные для ПМ представлены на рисунках: корпус подтипа 43 и знакоместо для их установки - на рис. 4.34,а,б; корпус подтипа 45 и его знакоместо - на рис. 4.35,а,б. В табл. 4.31 - 4.32 приведены параметры некоторых типоразмеров корпусов типов 43 и 45 и параметры их знакомест.
В случае, если требуемый типоразмер отсутствует в таблицах, можно воспользоваться следующими рекомендациями:
- размер контактных площадок МС, предназначенных для ПМ (c x d) выбирается из интервала (1,6...2,3) х 0,6 +0,1 мм;
- расстояние между контактными площадками, ширина печатных проводников в узких местах и расстояния между ними - по табл. 4.22 .
Корпусные МС и навесные
ЭРЭ располагаются на МО с учетом
определенных требований. Первое
требование связано с учетом направления
технологической обработки (пайки),
второе - с обеспечением наилучшего
теплового режима. В большинстве случаев
эти два требования, при желании получить
максимальную плотность монтажа, входят
в gротиворечие. некоторый
приоритет имеет требование обеспечения
теплового режима.
Рис. 4.31. Корпус транзистора КТ-28 и его знакоместо

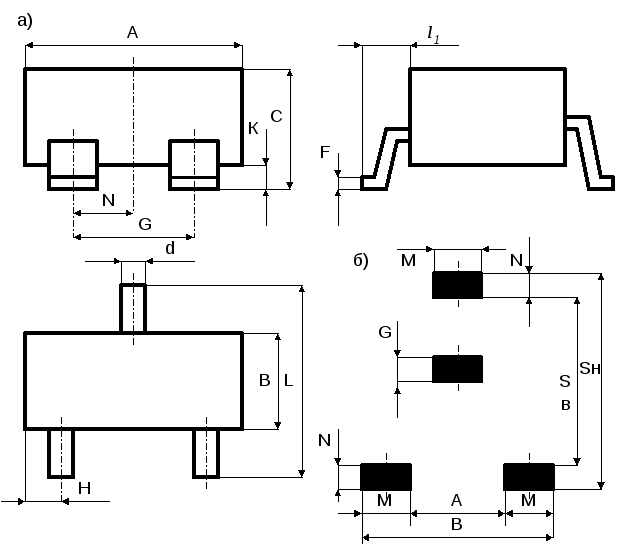

Рис. 4.32. Корпус типа СОТ и его знакоместо
Таблица 4.28
Параметры корпусов SOT
|
Параметры |
Размер, мм SOT-23 |
Размер, мм SOT-89 | ||
|
корпуса |
мин. |
макс. |
мин. |
макс. |
|
А |
2,8 |
3,05 |
4,40 |
4,60 |
|
В |
1,2 |
1,40 |
2,29 |
2,60 |
|
С |
0,85 |
1,20 |
1,40 |
1,60 |
|
d |
0,37 |
0,45 |
0,38 |
0,46 |
|
F |
0,085 |
0,15 |
0,46 |
0,50 |
|
G |
1,76 |
1,04 |
1,50 |
1,50 |
|
H |
0,51 |
0,60 |
- |
- |
|
K |
0,05 |
0,15 |
- |
- |
|
L |
2,10 |
2,50 |
3,0 |
3,0 |
|
l |
0,45 |
0,60 |
- |
- |
|
N |
0,89 |
1,02 |
- |
- |
|
E |
- |
- |
1,62 |
1,80 |
|
J |
- |
- |
0,35 |
0,43 |
|
P |
- |
- |
3,94 |
4,25 |
Таблица 4.29
Параметры знакоместа для корпуса SOT-23
|
Способ пайки |
Размеры элементов знакоместа SOT-23, мм (рис. 4.32,б) | |||||
|
|
А |
В |
M |
N |
SB |
SH |
|
Пайка оплавлением дозированного припоя |
1,2 |
2,6 |
0,7 |
1,1 |
2,6 |
4,8 |
Таблица 4.30
Параметры знакоместа для корпуса SOT-89
|
Размеры элементов знакоместа SOT-89, мм (рис. 4.33,б) | ||||||
|
M2 |
SH |
C |
N |
M1 |
F |
G |
|
2,0 |
4,6 |
2,6 |
1,2 |
0,8 |
0,7 |
3,8 |
Рис. 4.33. Корпус типа СОТ-89 и его знакоместо
Рис. 4.34. Корпуса 43-го подтипа и их знакоместо
