А в т о р ы: О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев
Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Т65 Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1990.-272 с; ил.- (Массовая радиобиблиотека; Вып. 1144)
В табличной форме приведены сведения об основных электрических параметрах, предельно допустимых режимах работы современной номенклатуры транзисторов, выпускаемых отечественной промышленностью. Даны габаритные чертежи приборов.
Для широкого круга радиолюбителей.
ББК 32.852.3
046(01)-90
© Григорьев О. П., Замятин В. Я., ISBN 5-256-00236-8 Кондратьев Б. В., Пожидаев С. Л., 1990.
Система условных обозначений
Первый элемент – исходный полупроводниковый материал (буква или цифра):
Г или 1 - германий;
К или 2 - кремний;
А или 3 – арсенид галлия.
Второй элемент – подкласс (буква):
Т – биполярный транзистор;
П – полевой.
Третий элемент – функциональные возможности транзистора по мощности и частоте (цифра):
|
Рассеиваемая мощность
|
Граничная частота |
||
|
Низкая – не более 3 МГц |
Средняя – от 3 до30 МГц |
Высокая – более 30 МГц |
|
|
Не более 0,3 Вт |
1 |
2 |
3 |
|
От 0,3 до 1,5 Вт |
4 |
5 |
6 |
|
Более 1,5 Вт |
7 |
8 |
9 |
Четвертый элемент – порядковый номер разработки (число).
Пятый элемент – классификация по параметрам (буква).
Для бескорпусных приборов – через дефис цифра – модификация конструктивного исполнения:
1 – с гибкими выводами без кристаллодержателя (подложки) (рис. П.4);
2 – с гибкими выводами на кристаллодержателе (подложке) (рис. П.29);
3 – с жесткими выводами без кристаллодержателя (подложки) (рис. П.15);
4 – с жесткими выводами на кристаллодержателе (подложке) (рис. П.89);
5– с контактными площадками без кристаллодержателя (подложки) и без выводов (рис. П.150);
6– с контактными площадками на кристаллодержателе (подложке) и без выводов (рис. П.202).

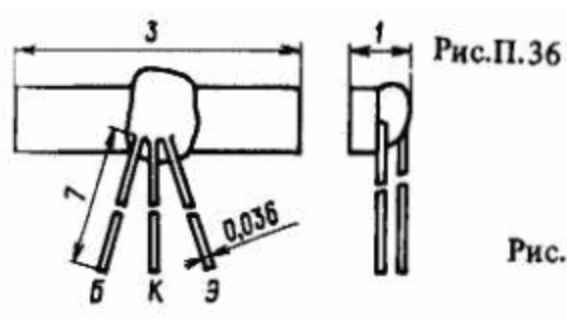

Габаритные чертежи транзисторов
p-n-p: КТ 214-1; 2Т214-1.
n-p-n: КТ215-1; 2Т215-1.
---------------------------------------------------------------------
p-n-p: КТ 207; КТ210.
n-p-n: КТ348-3; 2Т333-3; КТ336; КТ359; КТ312; КТ379.
---------------------------------------------------------------------
p-n-p: КТ 216; КТ218А9.
n-p-n: 2Т215А9; 2Т3130А9. Полевые: 2П308-9.
---------------------------------------------------------------------
p-n-p: 2Т 202; КТ202; 2Т211-1; КТ211-1.
---------------------------------------------------------------------
p-n-p: КТ 209; КТ357;
---------------------------------------------------------------------
p-n-p: 2Т 392-2.
-----------------------------------------------------------------------------
n-p-n: КТ315.
-------------------------------------------------------------------------------
p-n-p: 2Т 364-2.
-------------------------------------------------------------------------------
p-n-p: 2Т 629АМ-2; КТ369-2; КТ388-2;2Т388-2.
-------------------------------------------------------------------------------
p-n-p: 2Т 388АМ-2.
-------------------------------------------------------------------------------
p-n-p: 2Т 3123-2; КТ 3123-2.
n-p-n: 2Т 3115-2; КТ 3115-2; 1Т 383-2; ГТ 383-2; КТ 391-2; КТ 3101-2.
2Т 640-2; 2Т 643-2; 2Т 682-2.
-------------------------------------------------------------------------------
n-p-n: 2Т 307-1; КТ 307-1.
-------------------------------------------------------------------------------
n-p-n: КТ 354-2.
-------------------------------------------------------------------------------
n-p-n: 2Т 366-1.
-------------------------------------------------------------------------------
p-n-p: двухэмиттерный 2Т 118-1.
-------------------------------------------------------------------------------
n-p-n: 2Т 324-1.
-------------------------------------------------------------------------------
n-p-n: 2Т 331-1.
-------------------------------------------------------------------------------
p-n-p:2Т664А91; 2Т664Б91.
n-p-n: 2Т665А91; 2Т665Б91.
-------------------------------------------------------------------------------
p-n-p:2Т658-2.
Полевой n - канальный: 2Т665А91; КП323-2.
-------------------------------------------------------------------------------
n-p-n: 2Т642А1-2.
-------------------------------------------------------------------------------
p-n-p:КТ820-1; КТ822-1.
n-p-n: КТ821-1.
-------------------------------------------------------------------------------
Полевой n – канальный с p-n-переходом 2ПС202-2; КПС202-2.
-------------------------------------------------------------------------------
Полевой n – канальный с p-n-переходом КПС202.
-------------------------------------------------------------------------------
p-n-p:2ТС393-1.
Полевой n – канальный 2ПС105.
------------------------------------------------------------------------------
p-n-p:2ТС393-93.
--------------------------------------------------------------------
n-p-n: КТ821-1.
-------------------------------------------------------------------------------
n-p-n: 2ТС3111-1.
-------------------------------------------------------------------------------
n-p-n: 2ТС398-1;КТС398-1.
-------------------------------------------------------------------------------
n-p-n + p-n-p :2ТС303-2;КТС3032.
-------------------------------------------------------------------------------
Полевой n – канальный 2П305-2.
------------------------------------------------------------------------------
