Размеры наиболее популярных типов корпусов
(резисторы, конденсаторы, индуктивности, термисторы, варисторы):
Тип корпуса (цифры обозначают) - размеры в дюймах (миллиметрах)
|
Тип корпуса |
Длина, мм |
Ширина, мм |
Высота, мм |
Металлизация, мм |
|
0402 (1005) |
1,0 |
0,5 |
0,35..0,55 |
0,2 |
|
0603 (1608) |
1,6 |
0,8 |
0,45..0,95 |
0,3 |
|
0805 (2012) |
2,0 |
1,2 |
0,4..1,6 |
0,5 ГОСТ Р1-12-0.062 |
|
1206 (3216) |
3,2 |
1,6 |
0,4..1,75 |
0,5 ГОСТ Р1-12-0,125 |
|
1210 (3225) |
3,2 |
2,5 |
0,55..1,9 |
0,5 |
|
1218 (3245) |
3,2 |
4,5 |
0,55..1,9 |
0,5 |
|
1806 (4516) |
4,5 |
1,6 |
1,6 |
0,5 |
|
1808 (4520) |
4,5 |
2,0 |
2,0 |
0,5 |
|
1812 (4532) |
4,5 |
3,2 |
0,6..2,3 |
0,5 |
|
2010 (5025) |
5,0 |
2,5 |
0,55 |
0,5 |
|
2220 (5750) |
5,7 |
5,0 |
1,7 |
0,5 |
|
2225 (5763) |
5,7 |
6,3 |
2,0 |
0,5 |
|
2512 (6432) |
6,4 |
3,2 |
2,0 |
0,5 |
|
2824 (7161) |
7,1 |
6,1 |
3,9 |
0,5 |
|
3225 (8063) |
8,0 |
6,3 |
3,2 |
0,5 |
|
4030 |
10,2 |
7,6 |
3,9 |
0,5 |
|
4032 |
10,2 |
8,0 |
3,2 |
0,5 |
|
5040 |
12,7 |
10,2 |
4,8 |
0,5 |
|
6054 |
15,2 |
13,7 |
4,8 |
0,5 |
Чип-конденсаторы
Наиболее широко используемые в технологии поверхностного монтажа чип-конденсаторы — это многослойные керамические конденсаторы, состоящие из нескольких слоев металлических электродов, разделенных слоями керамического диэлектрика.

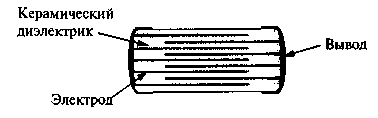

Конструкция многослойного керамического чип-конденсатора
Требуемая емкость
конденсатора обеспечивается
соответствующим количеством слоев.
Конструкция торцевых выводов
подобна той,
что и в чип-резисторах.
Параметры керамических конденсаторов серии к10
|
Серия |
Назначение |
Группы |
Uн, В |
Сн, |
Габариты |
, мм |
|
|
|
ТКЕ |
|
пФ-мкФ |
LxB |
H |
|
К10-17 |
Многослойные керамические конденсаторы общего применения |
М47, Н50,Н90 |
40;50 |
22-1,5 |
(1,5х1)-(8х6) |
1-1,8 |
|
К10-50 |
МПО, Н50,Н90 |
16;25 |
22-3,3 |
(1,5х1)-(5,5х4) |
1,2-2 | |
|
К10-60 |
МПО,Н59,Н90 |
10;16 |
680-4,7 |
(1,5х1)-(5,5х4) |
1,4-1,6 | |
|
К10-69 |
МПО,Н30,Н90 |
25;50 |
1,0-3,3 |
(2х1,25)-(5,7х5) |
1,2-2 | |
|
К10-43 |
Прецизионные |
МПО |
50 |
21,5-0,0442 |
(4х2,5)-(1,2х10) |
2,4 |
|
К10-68 |
МПО |
25;50 |
21,5-0,0442 |
(4х2,5)-(5,5х4) |
2,4 | |
|
К10-47 |
Для вторичных источников питания |
МПО,Н30,Н90 |
16-500 |
10-15 |
(4х2,5)-(12х10) |
2,5-4 |
|
К10-67 |
МПО,Н30,Н90 |
16-500 |
10-47 |
(4х2,5)-((24х16) |
2,5-6 |
Параметры конденсаторов серии К53 (рис. 4.28, г)
|
Марка конденсатора |
Номинальная емкость, мкФ |
Габаритные размеры , мм | ||
|
Длина |
Ширина |
Высота | ||
|
К53-15 |
0,1-4,7 |
2,5-10 |
4-8 |
2 |
|
К53-22 |
0,1-3,3 |
2,4-5,6 |
2-4 |
1,0-1,5 |
|
К53-36 |
0,2-6,8 |
2,5-5,0 |
4,2-4,5 |
2-2,5 |
Параметры конденсаторов К73-31 (рис. 4.28, г)
|
Номинальная |
Размеры , мм |
Массса, г | |
|
емкость |
L x B x H |
B1 |
|
|
1000; 1500; 2200; 3300 |
|
6,8; 4; |
|
|
4700; 6800 пФ |
7,1 х 6,3 х 3,2 |
2,5 |
1,0 |
|
0,01; 0,15; 0,022; |
|
|
|
|
0,33 мкФ |
|
|
|
|
0,047 мкФ |
7,1 х 6,3 х 4 |
6,8; 4; 3,3 |
1,1 |
|
0,068 мкФ |
7,1 х 6,3 х 5 |
6,8; 4; 3,3 |
1,4 |
|
0,1 мкФ |
10 х 8 х 32 |
9,7; 5; 2,5 |
1,5 |
|
0,15 мкФ |
10 х 8 х 4 |
9,7; 5; 3,3 |
1,6 |
|
0,22 мкФ |
10 х 8 х 5 |
9,7; 5; 4,3 |
1,9 |
|
Uном =100 В |
|
|
|

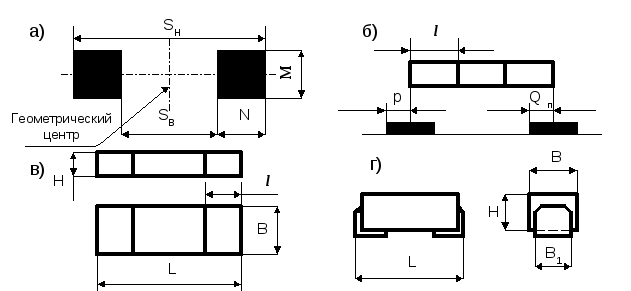

Рис. 4.28. Формы чип-корпусов конденсаторов и контактные площадки посадочных мест
Безвыводные тонкопленочные конденсаторы К26-5 представлены на рис. 4.29.
На рис. 4.29,а показан корпус конденсатора К26-5, устанавливаемый приклеиванием за нижнюю поверхность. Другой вариант корпуса этого конденсатора приведенный на рис. 4.29,б, устанавливается на припойную пасту шариковыми выводами.
Параметры конденсаторов К26-5 (рис. 4.29)
|
Размеры L;
B; |
Номинальная емкость, пФ |
Номинальное напряжение, В |
|
0,9; 0,5; 0,2; 0,3 |
390; 470 |
6,3 |
|
150; 270; 330 |
10 | |
|
100; 120; 180; 220 |
16 | |
|
1,2; 0,8; 0,2; 0,3 |
1200; 1500 |
6,3 |
|
820; 1000 |
10 | |
|
560; 680 |
16 | |
|
2; 1,4; 0,3; 0,4 |
3900; 4700 |
6,3 |
|
2700; 3300 |
10 | |
|
1800; 2200 |
16 |
;

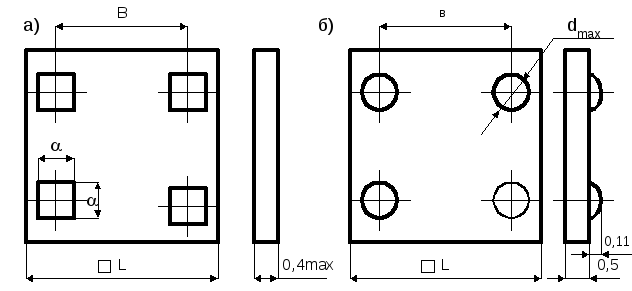

Рис. 4.29. Корпуса конденсаторов К26-5
|
Код типо-разме-ра |
Номин. емкость |
Контактные поверхности, мм |
Массаг, max | ||||||||
|
К10-17 |
К10-50 |
Нелуженые |
Луженые | ||||||||
|
Ном. Напряжение, В |
L |
Bmax |
H max |
L |
Bmax |
H max | |||||
|
50 |
25 |
Ном. |
Откл. |
Ном. |
Откл. | ||||||
|
0603 |
100-8200 пФ |
0,01-0,015 мкФ |
1,6 |
± 0,2 |
1,0 |
0,9 |
1,6 |
+ 0,4 - 0,2 |
1,2 |
1,1 |
0,03 |
|
0805 |
220 пФ-0,018 мкФ |
0,018 - 0,033 мкФ |
2,0 |
1,45 |
1,3 |
2,0 |
1,6 |
1,5 |
0,04 | ||
|
1206 |
1000 пФ – 0,15 мкФ |
0,039 – 0,1 мкФ |
3,2 |
1,8 |
3,2 |
+ 0,5 - 0,2 |
2,0 |
0,05 | |||
|
1210 |
2200 пФ -0,15 мкФ |
0,12 – 0,22 мкФ |
± 0,4 |
2,8 |
+ 0,7 - 0,4 |
3,0 |
0,1 | ||||
|
1812 |
0,01 - 0,033 мкФ |
0,27 - 0,47 мкФ |
4,5 |
± 0,5 |
3,6 |
4,5 |
+ 0,7 - 0,5 |
3,8 |
0,2 | ||
|
2220 |
0,01 - 0,56 мкФ |
0,56 – 1,0 мкФ |
5,7 |
5,5 |
5,7 |
5,7 |
0,3 | ||||
