2.1.3. Стандартное расположение основных видов (A3)

«Если, помимо главного вида, на чертеже имеются другие основные виды, то они должны изображаться без названия и указания направления взгляда, располагаясь стандартным образом относительно главного».

Примечания.

∙Основными называются виды, полученные на основных плоскостях проекций: вид спереди (главный), вид сверху, вид слева, вид справа, вид снизу, вид сзади.

∙Данное требование не распространяется на местные виды, о которых сказано в А5.

∙Стандартное местоположение основных видов показано на рис. 2.1, в.

∙Сечения и разрезы (см. А6– А9) не являются видами, но могут совмещаться с ними.

∙Если на чертеже нет других основных видов, кроме главного, в ведомость № 1 вносится знак «0». Если основные виды располагаются согласно требованию, в ведомость № 1 вносится знак «+». Если данное требование не выполняется, в ведомость № 1 вносится знак «–», а в ведомости № 2 указывается соответствующая запись, например, «вид сверху расположен под главным, но со смещением», или «вид слева расположен слева, а не справа от главного вида».

2.1.4. Обозначение нестандартно расположенных основных видов (A4)

«Если, помимо главного вида, на чертеже имеется хотя бы один ос- новный вид, который расположен нестандартным образом, то он дол- жен быть отмечен надписью (например: "А"), а направление взгляда – указано стрелкой, обозначенной той же прописной буквой, что и вид (на-

пример:)».

Примечания.

∙Основными называются виды, полученные на основных плоскостях проекций: вид спереди (главный), вид сверху, вид слева, вид справа, вид снизу, вид сзади.

∙Сечения и разрезы (см. А6– А9) не являются видами, но могут совмещаться с ними.

∙Стандартное местоположение основных видов показано на рис. 2.1, в.

40

∙ Под нестандартным расположением будем понимать то, когда основные виды не находятся в проекционной связи с главным (рис. 2.2), отделены от него другими изображениями или расположены не на одном с ним листе.

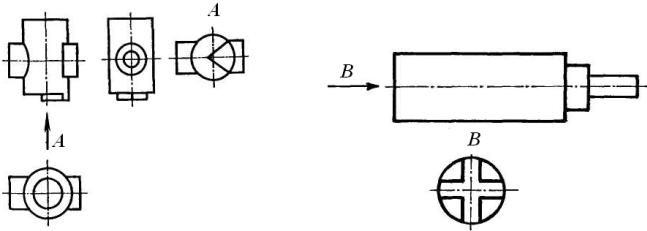

Рис. 2.2. Примеры обозначений нестандартно расположенных основных видов

∙ В ведомость № 1 вносится знак «0» в двух случаях:

а) если на чертеже нет других основных видов, кроме главного; б) есть основные виды, но они расположены стандартным образом

(см. рис. 2.1, в).

Если нестандартно расположенные основные виды обозначаются согласно требованию, в ведомость № 1 вносится знак «+». Если данное требование не выполняется, в ведомость № 1 вносится знак «–», а в ведомости № 2 указывается соответствующая запись (например: «нестандартно расположенный вид слева обозначен без указания надписи и направления взгляда»).

2.1.5. Обозначение дополнительных и местных видов (A5)

«Если на чертеже имеются хотя бы один дополнительный и (или) местный вид, то каждый из них должен обозначаться надписью с указа- нием направления взгляда».

Примечания.

∙ Дополнительным видом называют изображение на плоскости, непараллельной основным плоскостям проекций, с целью получения изо-

41

бражения на дополнительной плоскости без искажения формы и размеров элементов изделия (рис. 2.3, а).

∙ Местным видом называют изображение отдельного, ограниченного места поверхности детали (рис. 2.3, б).

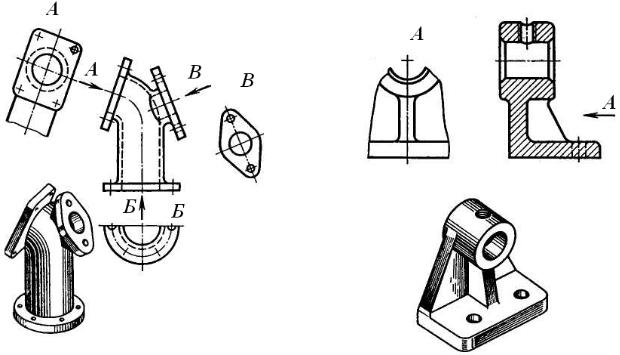

Рис. 2.3. Примеры обозначения дополнительных (а) и местного (б) видов

∙Сечения и разрезы (см. А6– А9) не являются дополнительными и местными видами.

∙Если на чертеже нет дополнительных или местных видов, в ведомость № 1 вносится знак «0». Если такие виды имеются и обозначаются согласно требованию (рис. 2.3, а), в ведомость № 1 вносится знак «+». Если данное требование не выполняется, в ведомость № 1 вносится знак «–»,

ав ведомости № 2 указывается соответствующая запись (например: «отсутствует обозначение дополнительного вида»).

2.1.6. Обозначение разрезов, совпадающих с плоскостью симметрии детали (A6)

«Если на чертеже детали имеется разрез, а секущая плоскость разреза совпадает с плоскостью симметрии детали, то положение

42

секущей плоскости не отмечается, а разрез не сопровождается

надписью».

Примечания.

∙ Разрезом называют изображение детали, мысленно рассечённой одной или несколькими плоскостями. Разрез отличается от вида тем, что содержит штриховку на той части детали, которая расположена в секущей плоскости. При совпадении плоскости разреза с плоскостью симметрии детали, разрезы со-

и за ней (рис. 2.5).

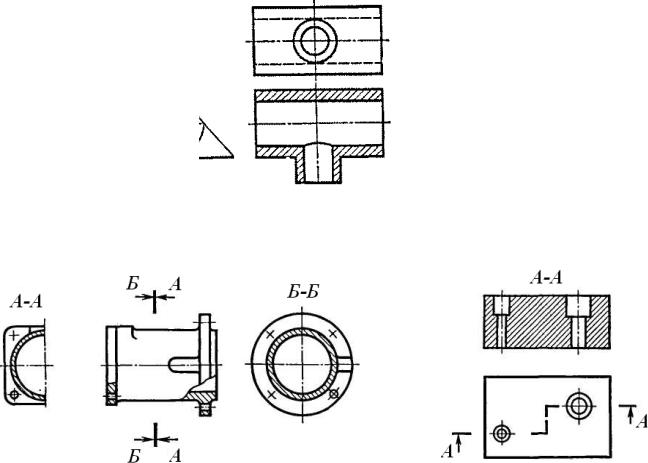

Рис. 2.5. Примеры обозначений разрезов

∙ В ведомость № 1 вносится знак «0» в трёх случаях: а) если на чертеже нет разрезов;

б) есть только местные разрезы, которые выявляют особенности конструкции детали в отдельном ограниченном месте (рис. 2.6);

в) есть разрезы, секущая плоскость которых не совпадает с плоскостью симметрии детали.
