БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Орлов П.И. Основы конструирования: справочно-метод. пособие
в3-х книгах. – Изд. 2-е, перераб. и доп. – М.: Машиностроение, 1977.
2.Петров П.В., Городинский И.В. О понятии «производственная среда» // Тезисы докл 48-й науч.-техн. конф. преп. СГГА 13–24 апр. 1998 г., Новосибирск. – Новосибирск: СГГА, 1998. – С. 109.
3.Альтшуллер Г.С. Найти идею. Введение в теорию решения изобретательских задач. – 2- е изд., доп. – Новосибирск: Наука. Сибирское отделение, 199. – 206 с. (Наука и технический прогресс).
4.Петрович Н.Т., Цуриков В.М. Путь к изобретению. – М.: Молодая гвардия, 1986. – 222 с. (Серия: Эврика).
5.Кедров Б.М. О творчестве в науке и технике: научно-популярные очерки для молодёжи. – М.: Молодая гвардия, 1987. – 192 с. (Серия – Эврика).
6.Технологичность конструкции изделия: справочник / Ю.Д. Амиров, Т.К. Алферова, П.Н. Волков и др.; под общ. ред. Ю.Д. Амирова. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1990. – 768 с. : ил.
7.Технологичность конструкций изделий: справочник / Т.К. Алферова, Ю.Д. Амиров, П.Н. Волков и др.; под ред. Ю.Д. Амирова. – М.: Машиностроение, 1985. – 368 с.: ил. (Б-ка конструктора).
8.Михельсон-Ткач В.Л. Повышение технологичности конструкций. – М.: Машиностроение, 1988. – 104 с.: ил.
9.Войчинский А.М., Янсон Э.Ж. Технологичность изделий в приборостроении. – М.: Машиностроение, 1988. – 230 с.: ил.
10.Оценка технологичности и унификации машин / В.Г. Кононенко, С.Г. Кушнаренко, М.А. Прялин. – М.: Машиностроение, 1986. – 159 с.: ил.
11.Проблемы технологичности конструкций изделий машинострое-
ния: материалы Всесоюзной научно-технической конференции / Под ред. Ю.Д. Амирова и В.Л. Михельсона-Ткача. – М.: Изд-во стандартов, 1976. –
144с.
12.Петров П.В. О методике отработки на технологичность различных объектов // Современные проблемы геодезии и оптики: сб. материалов 53-й Международной науч.-техн. конф., посвящённой 70-летию СГГА, 11–21 марта 2003 г. Ч. 2, Новосибирск. – Новосибирск: СГГА, 2003. –
С. 184–185.
114
13.ГОСТ 14.201–83. ЕСТПП. Общие правила обеспечения технологичности конструкций изделий.
14.ГОСТ 14.205–83. ЕСТПП. Технологичность конструкции изделий. Термины и определения.
15.Амиров Ю.Д. Основы конструирования: Творчество – стандартизация – экономика: справочное пособие.– М.: Изд-во стандартов, 1991. –
392с.
16.Гжиров Р.И. Краткий справочник конструктора: справочник. – Л.: Машиностроение, Л.О., 1983. – 464 с. : ил.
17.Иллюстрированный определитель деталей общемашиностроительного применения. Руководящий технический материал. – М.: Изд-во стандартов, 1977. – 239 с.
18.Барканова Д.С. Введение в логику ЕСКД в курсе инженерной графики. – М.: Изд-во стандартов, 1994. – 168 с.
19.Коваленко А.В., Гредитор М.А. Как читать чертежи. – М.: Машиностроение, 1984. – 80 с.: ил. (Б-ка станочника).
20.Бабулин Н.А. Построение и чтение машиностроительных чертежей: учеб. пособие для профессионального обучения рабочих на производстве. – М.: Высш. школа, 1987. – 319 с.: ил.
21. Суворов С.Г., Суворова Н.С. Машиностроительное черчение в вопросах и ответах: справочник, 2-е изд., исправл. и доп. – М.: Машиностроение, 1992. – 368 с.: ил.
22.Инженерная графика: учеб. пособие / И.Ю. Скобелева, И.А. Ширшова, Л.В. Гареева, В.В. Князьков. – Нижний Новгород: НГТУ им. Р.Е. Алексеева, 2008. – 182 с.
23.Дегтярев В.М., Затыльникова В.П. Инженерная и компьютерная графика: учеб. для вузов. – М.: Академия, 2010. – 240 с. – ( Высш. профессиональное образование. Радиотехника).
24.Единая система конструкторской документации: справочное пособие. – М.: Изд-во стандартов, 1989. – 280 с.
25.Межгосударственные стандарты. Единая система конструкторской документации. – М.: Изд-во стандартов, 1995.
26.Правила выполнения эскизных конструкторских документов.
Общие положения. – Введ. 01.07.2009; взамен ГОСТ 2.125-88. – Введ. с 01.07.2009. – М.: Стандартинформ, 2009. – 4 с. – ( Единая система конструкторской документации).
115
27.ГОСТ 2.305–2008 Изображения – виды, разрезы, сечения. – Введ. 01.07.2009; взамен ГОСТ 2.305–68. – Введ. с 01.07.2009. – М.:
Стандартинформ, 2009. – 23 с. – ( Единая система конструкторской документации).
28.Общие правила выполнения чертежей. ГОСТ 2.301–68– ГОСТ
2.311–68, ГОСТ 2.312–72, ГОСТ 2.313–68– ГОСТ 2.316–68, ГОСТ 2.317–69.
Единая система конструкторской документации. – М.: Изд-во стандартов, 1973. – 208 с.
29.Единая система допусков и посадок СЭВ в машиностроении и приборостроении. Справочник в 2-х томах, 2-е издание переработанное и дополненное. – М.: Изд-во стандартов, 1989. – 263 с.
30.Шнейдер Ю.Г. Качество поверхности и эксплуатационные свойства деталей приборов: конспект лекций по курсу «Технология приборо-
строения». – Л.: ЛИТМО, 1978. – 113 с.
31.Технологичность конструкций / Под общей редакцией С.Л. Ананьева и В.П. Купровича. – М.: Дом Техники, 1959. – 52 с.
116
Приложение 1
ПРИМЕР ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОЙ РАБОТЫ
ИОФОРМЛЕНИЯ ОТЧЁТА
1.1.Образец бланка титульного листа
СИБИРСКАЯ ГОСУДАРСТВЕННАЯ ГЕОДЕЗИЧЕСКАЯ АКАДЕМИЯ (ИНСТИТУТ ОПТИКИ И ОПТИЧЕСКИХ ТЕХНОЛОГИЙ)
К а ф е д р а технологии оптического
производства
О Т Ч Е Т
по результатам выполнения практической работы:
«Отработка чертежа детали на технологичность»
Вариант №___.
Выполнил: |
Проверил: |
|
_________________ |
_________________ |
|
(Фамилия, инициалы |
(Фамилия, инициалы |
|
с т у д е н т а) |
||
п р е п о д а в а т е л я) |
||
_________________ |
||
|
||
(номер группы) |
_________________ |
|
_________________ |
||
(дата: число, месяц, год) |
(дата: число, месяц, год) |
|
|
НОВОСИБИРСК
_______
(год)
117

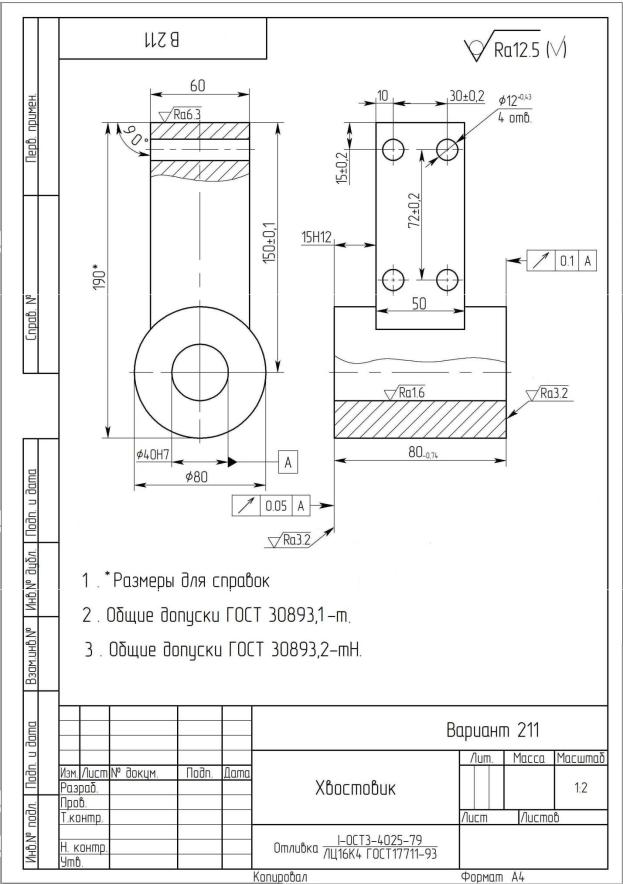

1.2. Пример исходного чертежа детали
118
1.3.Пример заполненной ведомости № 1
1.ВЕДОМОСТЬ ОТРАБОТКИ ЧЕРТЕЖА ДЕТАЛИ НА ТЕХНОЛОГИЧНОСТЬ
Обозна- |
|
Отметка о |
|
чение |
Состав параметров чертежа, |
технологич- |
|
требо- |
ности чертежа |
||
отрабатываемых на технологичность |
|||
вания |
по каждому |
||
|
|||
|
|
требованию |
|
1 |
2 |
3 |
|
A1 |
Равномерность заполнения поля чертежа изображениями детали |
+ |
|
A2 |
Расположение главного вида |
+ |
|
A3 |
Стандартное расположение основных видов |
+ |
|
A4 |
Обозначение нестандартно расположенных основных видов |
0 |
|
A5 |
Обозначение дополнительных и местных видов |
0 |
|
A6 |
Обозначение разрезов, совпадающих с плоскостью симметрии |
0 |
|
|
детали |
|
|
A7 |
Обозначение местных разрезов |
0 |
|
A8 |
Обозначение разрезов, не совпадающих с плоскостью симметрии |
0 |
|
|
детали |
|
|
A9 |
Обозначение сечений |
0 |
|
А10 |
Обозначение выносных элементов |
0 |
|
А11 |
Необходимость и достаточность изображений для понимания |
– |
|
|
конструкции детали |
|
|
Б1 |
Обозначение материала детали |
– |
|
Б2 |
Обозначение сведений о материале при наличии необрабатывае- |
– |
|
|
мых резанием поверхностей |
|
|
В1 |
Необходимость и достаточность размеров для изготовления |
– |
|
|
детали по чертежу |
|
|
В2 |
Обозначение размерности размеров |
+ |
|
В3 |
Обозначение диаметральных размеров гладких поверхностей |
+ |
|
В4 |
Обозначение радиусов скруглений |
0 |
|
В5 |
Обозначение диаметральных размеров резьбы |
0 |
|
В6 |
Обозначение конусности |
0 |
|
В7 |
Обозначение размеров одинаковых элементов детали |
+ |
|
В8 |
Обозначение размеров одного элемента на разных изображениях |
+ |
|
В9 |
Указание габаритных размеров |
– |
|
В10 |
Анализ размерных цепочек |
+ |
|
В11 |
Указание размерных чисел линейных размеров при различных |
+ |
|
|
наклонах размерных линий |
|
|
В12 |
Указание размерных чисел угловых размеров при различных |
+ |
|
|
наклонах размерных линий |
|
|
В13 |
Соответствие линейных размеров ряду предпочтительных чисел |
– |
|
В14 |
Соответствие угловых размеров (кроме конусов) ряду предпоч- |
+ |
|
|
тительных чисел |
|
|
В15 |
Соответствие угловых размеров конусов ряду предпочтительных |
0 |
|
|
чисел |
|
|
В16 |
Соответствие диаметров метрической резьбы ряду предпочти- |
0 |
|
|
тельных чисел |
|
|
Г1 |
Указание точности размеров |
+ |
119
1. ВЕДОМОСТЬ ОТРАБОТКИ ЧЕРТЕЖА ДЕТАЛИ НА ТЕХНОЛОГИЧНОСТЬ (окончание)
1 |
2 |
3 |
Г2 |
Анализ наличия записи о неуказанных отклонениях размеров |
– |
Г3 |
Анализ отсутствия записи о неуказанных отклонениях размеров |
0 |
Г4 |
Соответствие отклонений размеров и записи о неуказанных |
– |
|
отклонениях размеров |
|
Г5 |
Указание отклонений линейных размеров в квалитетах |
+ |
Г6 |
Двойное указание отклонений линейных размеров |
– |
Г7 |
Указание точности диаметров метрической резьбы |
0 |
Г8 |
Указание точности диаметров метрической резьбы степенями |
0 |
|
точности |
|
Д1 |
Наличие записи о неуказанных отклонениях формы |
– |
|
и расположения поверхностей детали |
|
Д2 |
Обозначение отклонений взаимного расположения поверхностей |
0 |
Д3 |
Соответствие величин отклонений формы, расположения |
– |
|
и суммарных отклонений поверхностей числам из ряда |
|
|
предпочтительных чисел |
|
Д4 |
Указания радиусного или диаметрального выражения допуска |
0 |
|
соосности, симметричности, пересечения или позиционного |
|
|
допуска |
|
Е1 |
Указание на чертеже способа и высоты шероховатости |
+ |
Е2 |
Указание на чертеже высоты шероховатости по шкале Ra |
– |
Е3 |
Соответствие высоты шероховатости подчёркнутым значениям |
– |
|
нормального ряда чисел |
|
Е4 |
Обозначение шероховатости одного элемента на разных |
+ |
|
изображениях |
|
Е5 |
Соответствие обозначений шероховатости непосредственно на |
– |
|
изображениях поверхностей и в верхнем правом углу чертежа |
|
Е6 |
Соответствие между содержанием углерода в материале детали |
0 |
|
(в стали) и наименьшей высотой шероховатости |
|
Е7 |
Графическое обозначение шероховатости |
– |
Е8 |
Обозначение шероховатости при различных наклонах |
+ |
|
изображений поверхностей |
|
|
Показатель исходной технологичности чертежа (ПТЧ) |
0,533 |
120
1.4.Пример заполненной ведомости № 2
2.ВЕДОМОСТЬ НЕТЕХНОЛОГИЧНЫХ ПАРАМЕТРОВ ЧЕРТЕЖА ДЕТАЛИ
№/№ |
Обозначение |
Записи о нетехнологичных |
Записи об исправлениях |
||||||||||
записи |
требования |
параметрах чертежа детали |
|
|
|
|
|
|
|
||||
1 |
2 |
|
|
|
3 |
|
|
|
|
4 |
|
|
|
1 |
А11 |
Нет ясности в отношении глу- |
Выполнить |
местные |
разрезы |
||||||||
|
|
бины и |
профиля |
отверстий |
вдоль осей |
отверстий |
Ø40 Н7 |
||||||
|
|
Ø40 |
Н7 и Ø12 Н14 |
|
(на виде слева) и Ø12 Н14 (на |
||||||||
|
|
|
|
|
|
|
главном виде) |
|
|
|
|||
|
|
|
|
|
|
|
|
||||||
2 |
Б1 |
Отсутствует ГОСТ на материал |
Указать |
ГОСТ на |
матери- |
||||||||
|
|
|
|
|
|
|
ал ЛЦ16К4 ГОСТ17711–93 |
||||||
3 |
Б2 |
Сведения о заготовке указаны |
Указать |
в |
основной |
надписи |
|||||||
|
|
вне основной надписи чертежа |
чертежа: |
I ОСТ 3 − 4025 − 79 |
|||||||||
|
|
|
|
|
|
|
Отливка |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЛЦ16К4 ГОСТ 17711 − 93 |
||||||
|
|
|
|
|
|
|
|
||||||
4 |
В1 |
Отсутствуют: размер между от- |
Указать: размер между отвер- |
||||||||||
|
|
верстиями Ø12 Н14 (по короткой |
стиями Ø12 Н14 равный |
||||||||||
|
|
стороне) и размер между одним |
30 ± 0.2; размер между край- |
||||||||||
|
|
из |
торцов |
цилиндра |
Ø80h14 и |
ним левым |
торцом |
цилиндра |
|||||
|
|
параллельной |
ему |
плоскости |
Ø80h14 |
и |
параллельной ему |
||||||
|
|
стойки |
|
|
|
плоскости стойки – 15h12 |
|||||||
|
|
|
|
||||||||||
5 |
В9 |
Отсутствует габаритный размер |
Указать на главном виде высо- |
||||||||||
|
|
высоты детали |
|
ту детали, равную 190* |
|
|
|||||||
|
|
|
|
||||||||||
6 |
В13 |
Имеется размер, несоответству- |
Оставить размер 72 ± 0.2 без |
||||||||||
|
|
ющий числам ряда предпочти- |
изменения |
|
|
|
|
||||||
|
|
тельных чисел: 72 ± 0.2 |
|
|
|
|
|
|
|
||||
7 |
Г2 |
Запись о неуказанных предель- |
Заменить на новую: |
|
|
|
|||||||
|
|
ных отклонениях размеров при- |
«Общие допуски |
|
|
|
|||||||
|
|
ведена в устаревшей редакции |
ГОСТ 30893.1 – m» |
|
|
|
|||||||
|
|
|
|
|
|
||||||||
8 |
Г4 |
Точность |
размеров |
60h14, |
Устранить точность указанных |
||||||||
|
|
80h14, 80h14, 50h14 усложняет |
размеров с поля чертежа |
||||||||||
|
|
чертеж при наличии записи о |
|
|
|
|
|
|
|
||||
|
|
неуказанных предельных откло- |
|
|
|
|
|
|
|
||||
|
|
нениях размеров вида «ГОСТ |
|
|
|
|
|
|
|
||||
|
|
30893.1: H14, h14, ± IT14/2» |
|
|
|
|
|
|
|
||||
9 |
Г6 |
Отсутствует |
указание точности |
Указать для двух размеров: |
|||||||||
|
|
в |
миллиметрах у |
размеров: |
Ø 12 Н14 (+0.43), 80h14 (- 0.74) |
||||||||
|
|
60h14, Ø 80h14, Ø 40 Н7, 50h14, |
|
|
|
|
|
|
|
||||
|
|
Ø 12 Н14, 80h14 |
|
|
|
|
|
|
|
|
|||
10 |
Д1 |
Отсутствует запись о неуказан- |
Указать в поле технически тре- |
||||||||||
|
|
ных допусках формы и распо- |
бований чертежа запись: «Об- |
||||||||||
|
|
ложения поверхностей |
|
щие допуски ГОСТ 30893.2 – |
|||||||||
|
|
|
|
|
|
|
mH» |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
11 |
Д3 |
Имеется значение торцового би- |
Заменить |
допуск |
торцового- |
||||||||
|
|
ения, несоответствующее чис- |
биения с 0.09 мм на 0.1 мм |
||||||||||
|
|
лам ряда предпочтительных чи- |
|
|
|
|
|
|
|
||||
|
|
сел: 0.09 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
121

2. ВЕДОМОСТЬ НЕТЕХНОЛОГИЧНЫХ ПАРАМЕТРОВ ЧЕРТЕЖА ДЕТАЛИ (окончание)
1 |
2 |
3 |
|
|
4 |
12 |
Е2 |
Присутствуют обозначения вы- |
Заменить, соответственно, на |
||
|
|
соты шероховатости |
по шкале |
следующие значения по шкале |
|
|
|
Rz: Rz20, Rz40 |
|
Rа: 6.3 мкм, 12.5 мкм |
|
|
|
|
|
||
13 |
Е3 |
Имеются высоты шероховато- |
Заменить, соответственно, на |
||
|
|
сти по шкале Rа, не соответст- |
следующие значения по шкале |
||
|
|
вующие подчёркнутым значени- |
Rа: 1.6 мкм, 3.2 мкм |
||
|
|
ям нормального ряда чисел: |
|
|
|
|
|
1.25; 2.5 |
|
|
|
|
|
|
|
|
|
14 |
Е5 |
Имеется совпадение |
обозначе- |
Устранить |
обозначение шеро- |
|
|
ния шероховатости, |
указанного |
ховатости |
на вертикальной |
|
|
в верхнем правом углу чертежа, |
плоскости стойки |
||
|
|
с обозначением шероховатости |
|
|
|
|
|
вертикальной плоскости стойки |
|
|
|
|
|
(на главном виде) |
|
|
|
|
|
|
|
||
15 |
Е7 |
Графическое изображение ше- |
Заменить графическое изобра- |
||
|
|
роховатости на чертеже уста- |
жение шероховатости |
||
|
|
рело |
|
на |
|
|
|
|
|
|
|
|
|
|
|
|
|
122

1.5. Пример чертежа детали, отработанного на технологичность
