2.1.7. Обозначение местных разрезов (A7)

«Если на чертеже присутствует местный разрез, то положение се-

кущей плоскости не отмечается, а разрез не сопровождается надписью».

Примечания.

∙Местным называют разрез, предназначенный для выявления особенностей конструкции детали в отдельном ограниченном месте. Местный разрез содержит штриховку на той части детали, которая расположена в секущей плоскости, и выделяется в виде сплошной волнистой линии (рис. 2.6).

∙В ведомость № 1 вносится знак «0», если местный разрез отсутствует.

∙Если местный разрез обозначен должным образом, в ведомость № 1 вносится знак «+», если – не верно, вносится знак «–», с указанием в ведомости № 2 соответствующей записи (например: «обозначение местного разреза не требует указания линии сечения»).

2.1.8.Обозначение разрезов, не совпадающих

сплоскостью симметрии детали (A8)

«Если на чертеже детали имеется разрез, а секущая плоскость раз- реза не совпадает с плоскостью симметрии детали, то положение секу- щей плоскости указывается в виде разомкнутой линии со стрелками на- правления взгляда и, рядом с ними, прописными буквами русского алфави-

та. Кроме того, сам разрез обозначается надписью (например, «А – А»)».

Примечания.

∙ Разрезом называют изображение детали, мысленно рассечённой одной или несколькими плоскостями. От вида разрез отличается тем, что содержит штриховку на той части детали, которая расположена в секущей плоскости. В общем случае, на разрезе показывают то, что расположено в секущей плоскости и за ней (см. рис. 2.5).

44

∙ В ведомость № 1 вносится знак «0» в трёх случаях: а) если на чертеже нет разрезов; б) есть только местные разрезы (см. рис. 2.6);

в) есть разрезы, секущая плоскость которых совпадает с плоскостью симметрии детали.

∙ Если требование выполняется, в ведомость № 1 вносится знак «+». Если требование не выполняется – в ведомость № 1 вносится знак «–», с указанием в ведомости № 2 соответствующей записи (например: «отсутствуют обозначения линии сечения и надписи разреза, хотя плоскость разреза не совпадает с плоскостью симметрии детали»).

2.1.9. Обозначение сечений (A9)

«Если на чертеже присутствует сечение, то положение секущей плоскости указывается в виде разомкнутой линии со стрелками направ- ления взгляда и, рядом с ними, прописные буквы русского алфавита. Кро- ме того, само сечение обозначается надписью (например, «А– А»)».

Примечания.

∙Сечением называют изображение фигуры, получающееся при мысленном рассечении детали одной или несколькими плоскостями. На сечении показывают только то, что попадает в секущую плоскость (рис. 2.7).

∙Если на чертеже нет сечений, в ведомость № 1 вносится знак «0». Если данное требование выполняется, в ведомость № 1 вносится знак «+». Если требование не выполняется, в ведомость № 1 вносится знак «–», а в ведомости № 2 указывается соответствующая запись (например: «нет обозначений сечения и расположения секущей плоскости»).

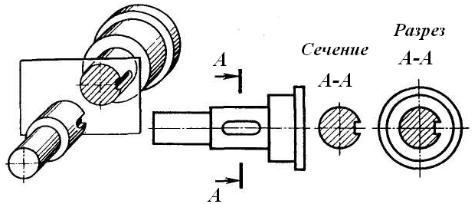

Рис. 2.7. Примеры обозначений сечения и разреза в сравнении

2.1.10. Обозначение выносных элементов (А10)

45

«Если на чертеже присутствует выносное изображение, то часть предмета, требующая пояснений, обводится окружностью и на полке линии-выноски наносится буквенное обозначение выносного элемента.

Собственно изображение выносного элемента выполняется на свободном поле чертежа как можно ближе к соответствующему месту на изображении изделия и сопровождается буквенным обозначением».

Примечания.

Выносным элементом называют дополнительное отдельное изображение (обычно в более крупном масштабе) какой-либо части детали, содержащее дополнительные пояснения в отношении формы, размеров и других данных, не указанных на соответствующем изображении (рис. 2.8), при этом выносной элемент может отличаться от соответствующего изображения по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).

Если на чертеже нет выносных элементов, в ведомость № 1 вносится знак «0». Если данное требование выполняется, в ведомость № 1 вносится знак «+». Если требование не выполняется, в ведомость № 1 вносится знак «–», а в ведомости № 2 указывается соответствующая запись, например, «нет обозначений выносного элемента и расположения секущей плоскости».

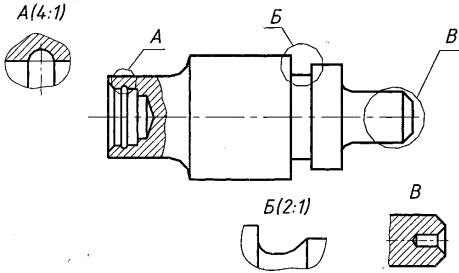

Рис. 2.8. Примеры обозначений выносных элементов

2.1.11. Необходимость и достаточность изображений для понимания конструкции детали (А11)

46

«Изображения детали на чертеже должны давать однозначное по-

нимание её конструкции».

Примечания.

∙ Анализу подлежат два фактора:

а) достаточность числа изображений для понимания конструкции детали;

б) наличие лишних изображений, которые не содержат полезной информации.

∙ Если данное требование выполняется, в ведомость № 1 вносится знак «+». Если обнаружены неполнота или избыточность информации, то в ведомость № 1 вносится знак «–», с указанием в ведомости № 2 соответствующей записи, например, «нет ясности относительно глубины и профиля отверстия Ø5 Н12" (рис. 2.9), или «вид "А" лишний» (рис. 2.10).

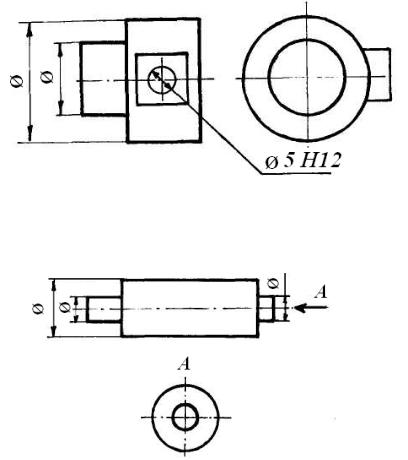

Рис. 2.9. Пример неполноты информации об отверстии Ø5 Н12

Рис. 2.10. Пример избыточности изображений (вид «А» лишний)

2.1.12. Обозначение материала детали (Б1)

47

«Обозначение материала детали на чертеже должно содержать наименование материала (полное или сокращенное), марку и номер стан- дарта на материал».

Примечания.

∙ Информация о материале детали представлена в основной надписи чертежа, в нижней графе, под наименованием детали (рис. 2.11).

Рис. 2.11. Пример обозначения материала детали

восновной надписи чертежа

∙Полное наименование материала указывается перед маркой материала (например, «Сталь» перед маркой стали «50»), а сокращенное – в самой марке (например, «серый чугун» в марке «СЧ12»).

∙В ведомость № 1 вносится знак «+», если требование выполняется (табл. 2.1). Если требование не выполняется, то в ведомость № 1 вносится знак «–», с указанием в ведомости № 2 соответствующей записи, например, «отсутствует ГОСТ на материал», или «ГОСТ на материал указан неверно».

Таблица 2.1
