Исследование варикапа
.docxГУАП
КАФЕДРА № 25
ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ
ПРЕПОДАВАТЕЛЬ
|
|
|
|
|
|
|
должность, уч. степень, звание |
|
подпись, дата |
|
инициалы, фамилия |
|
ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ |
ИССЛЕДОВАНИЕ ВАРИКАПА |
по курсу: РАДИОМАТЕРИАЛЫ И РАДИОКОМПОНЕНТЫ |
|
|
|
|
РАБОТУ ВЫПОЛНИЛ(А)
|
СТУДЕНТ(КА) ГР. |
2140 |
|
|
|
Елисеева У.Ю. |
|
|
|
|
подпись, дата |
|
инициалы, фамилия |
Санкт-Петербург 2012
-
Цель работы: исследовать зависимость емкости и добротности варикапа от управляющего напряжения.
-
Описание лабораторной установки:
-
Измеритель добротности (Q-метр Е4-11) с образцовой катушкой индуктивности, подключенной к клеммам Lxна верхней панели Q-метра.
-
Источник питания постоянного тока Б5-45 с укрепленным на нем делителем выходного напряжения.
-
Лабораторный макет, включает в себя исследуемый варикап (для повышения точности измерений исследуется не один, а три параллельно включенных варикапа), ключ К, резистор и конденсаторы.
-

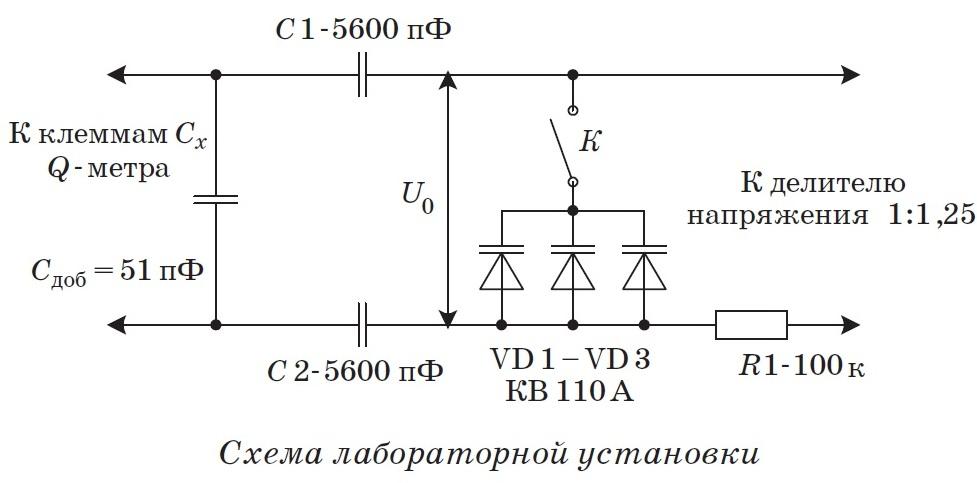

Электрическая схема лабораторной установки
-
Результаты измерений и расчетов
Таблица 1
|
f,МГц |
Q1 |
C1 ,пФ |
СК,пФ |
|
38 |
130 |
88,24 |
139,24 |
Таблица 2
|
U,B |
U0=U/125 |
Результаты измерений |
Результаты расчетов |
||||
|
С2,пФ |
Q2 |
Q1-Q2 |
3CВ=(C1-C2),пФ |
СВ,пФ |
QВ |
||
|
5.0 |
4.0 |
38,34 |
57 |
73 |
49,9 |
16,3 |
36,4 |
|
7.5 |
6.0 |
46,32 |
76 |
54 |
41,92 |
13,9 |
55,1 |
|
10 |
8.0 |
48,86 |
86 |
44 |
39,38 |
13,1 |
71,9 |
|
15 |
12 |
57,68 |
98 |
32 |
30,56 |
10,2 |
87,4 |
|
20 |
16 |
61,09 |
101 |
29 |
27,15 |
9,1 |
88,3 |
|
30 |
24 |
67,61 |
110 |
20 |
20,63 |
6,9 |
105,9 |
|
50(49.9) |
40 |
73,4 |
120 |
10 |
14,84 |
4,9 |
166,3 |
-

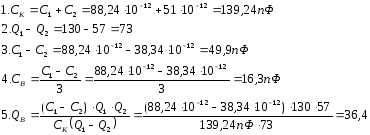

Примеры расчетов:
-
Вывод: В данной лабораторной работе при исследовании варикапа, мы увидели, что чем больше управляющее напряжение, тем меньше емкость варикапа. И чем больше управляющее напряжение, тем больше добротность.
