«Санкт-Петербургский государственный университет аэрокосмического приборостроения»

КАФЕДРА № 21

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

доц., к.т.н.				Федорова Л.А.
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №7

«Исследование дисперсии и затухания волн в волноводах»

по курсу: ЭЛЕКТРОДИНАМИКА И РАСПРОСТРАНЕНИЕ РАДИОВОЛН

РАБОТУ ВЫПОЛНИЛА

СТУДЕНТКА ГР.	2140				Агафонова Ю.Е.
			подпись, дата		инициалы, фамилия

Санкт-Петербург

2013

1. Цель работы:

• Изучить явление дисперсии и затухания волн в волноводе.

• Изучить методы измерения параметров, характеризующие дисперсию и затухание.

• Исследовать экспериментально изменение фазовой и групповой скоростей, а также затухание в зависимости от частоты генерируемых колебаний.

• Исследовать математически зависимости затухания, фазовой и групповой скоростей от поперечных размеров волновода, диэлектрической проницаемости заполнения и удельной проводимости стенок в заданном частотном диапазоне.

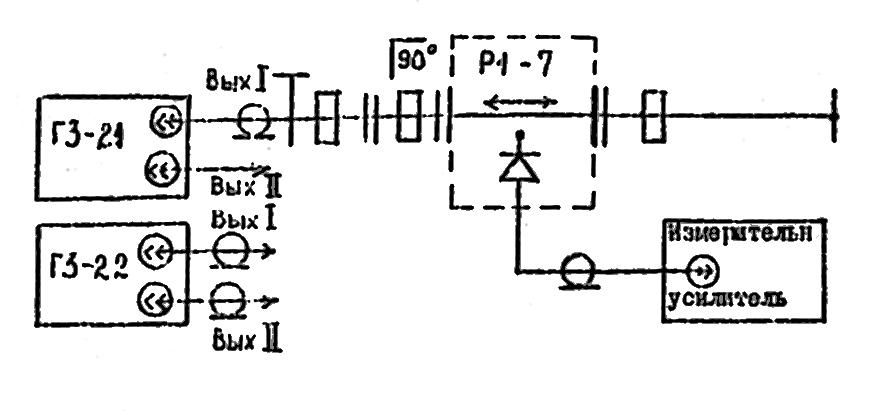

2. Схема лабораторной установки:

Рис. 1

3. Результаты расчетов и измерений:

Табл.1

Параметры			Частота, f МГц
			2950		3200		3650		4000	4200
Измеряемые параметры	Z1, см	6,2		5,9		1,9		3,5		3,9
	Z2, см	6,7		7,1		2,2		3,6		4,1
	Z'1, см	13,3		12		6,8		7,8		7,8
	Z'2, см	13,8		13,3		7,6		7,9		7,9
	Vmin,дел	42*		14*		14*		37*		10*
		84*		28*		28*		74*		20*
Расчетные параметры	∆Z, см	0,5		1,2		0,3		0,1		0,2
	КБv, дБ	19		10,2		20,9		28,8		8,8
	l1min, см	6,45		6,5		2,05		3,55		3,5
	l2min, см	13,55		12,65		7,2		7,85		7,85
	Λ, см	14,2		12,3		10,3		8,6		8,6
	λ, см	10,14		10,07		8,4		7,41		7,41
	α дБ/м	55,01		29,5		60,5		83,4		25,5
	Vф/C	1,4		1,22		1,23		1,2		1,2
	Vгр/C	0,71		0,72		0,81		0,86		0,86

4. Расчетные формулы:

5. Графики:

6. Выводы:

• Мы изучили явление затухания и дисперсии волн в волноводе.

• Изучили методы измерения параметров, характеризующих дисперсию и затухание.

• Экспериментально исследовали изменение фазовой и групповой скоростей, а также затухания в зависимости от частоты генерируемых колебаний.

• Из графиков зависимости скоростей видно, что на одной и той же частоте колебаний, фазовая скорость больше групповой скорости.
