ГУАП

КАФЕДРА № 75

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

				А.О. Васильев
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ

ИССЛЕДОВАНИЕ ИМПУЛЬСНЫХ СИГНАЛОВ С ПОМОЩЬЮ ОСЦИЛЛОГРАФА

по курсу: МЕТРОЛОГИИ, СТАНДАРТИЗАЦИИ И СЕРТИФИКАЦИИ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР.	В5431				В.Ю.Борисов
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2008

Цель работы: изучение универсального электронно-лучевого осциллографа (ЭЛО); получение навыков работы с ЭЛО; овладение методикой осциллографирования и измерения параметров импульсных сигналов с помощью ЭЛО.

Описание лабораторной установки:

1. Исследование влияния параметров выходной цепи ЭЛО на форму импульсов напряжения.

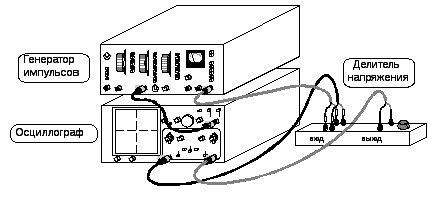

Схема исследования показана на рис. 1.

Рис.1. Схема подключения некомпенсированного делителя к ЭЛО

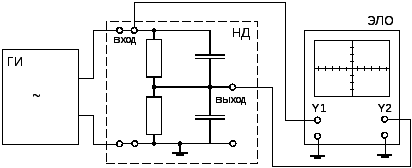

Рис.2. Схема исследования некомпенсированного делителя

2. Исследование влияния параметров делителя напряжения на форму выходного сигнала и измерение его коэффициента деления.

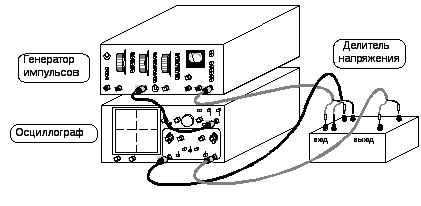

Исследование ДН производится в соответствии со схемой, представленной на рис.3.

Рис.3. Схема исследования делителя напряжения

4. Исследование влияния параметров линии задержки на форму импульса напряжения и измерение времени задержки линии.

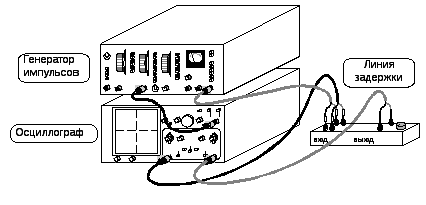

Линия задержки (ЛЗ) представляет собой совокупность LC секций, соединенных последовательно и имеющих регулируемую нагрузку R_H. Исследование проводится в соответствии со схемой (рис.4)

Рис.4. Схема исследования линии задержки

Перечень используемых приборов:

двухканальный ЭЛО

генератор импульсов (ГИ)

некомпенсированный делитель (НД)

Рабочие формулы:

Для таблицы 1:

Параметры импульсов рассчитываются по формулам:

U_m=h_m·K_B; (1)

_и =l_и·K_P; (2)

_ф=l_ф·K_P; (3)

_с=l_с·K_P (4)

Для таблицы 2:

Экспериментальное значение коэффициента деления ДН рассчитывается по формуле: ; (5)

Теоретическое значение коэффициента деления ДН K_ДТ рассчитывается через отношение комплексных сопротивлений его плеч Z₁ и Z₂ при выполнении условия равенства постоянных времени τ₁=C1·(R1+R3´), (6)

τ₁=C2·(R2+R3”) (7)

по формуле

(8)

Для таблицы 4:

время задержки измеряется по формуле: _зи =l_з·K_P (9)

(9)

волновое сопротивление ЛЗ измеряется по формуле:

(10)

Примеры расчетов:

Для таблицы 1:

U_m=h_m·K_B = 5 дел · 2 В/дел = 10 В

_и =l_и·K_P = 4,4 дел · 0,2 мкс/дел = 0,88 мкс

_ф=l_ф·K_P = 0,8 дел · 0,2 мкс/дел = 0,16 мкс

_с=l_с·K_P = 0,8 дел · 0,2 мкс/дел = 0,16 мкс

Для таблицы 2:

U_m=h_m·K_B = 5 дел · 2 В/дел = 10 В

= 1,7 дел / 5 дел = 0,34

K_ДТ = 0, 777

Для таблицы 4:

U_m=h_m·K_B = 3,5 дел · 2 В/дел = 7 В

_и =l_и·K_P = 4,4 дел · 0,5 мкс/дел = 2,2 мкс

_ф=l_ф·K_P = 0 дел · 0,5 мкс/дел = 0

_с=l_с·K_P = 0,2 дел · 0,5 мкс/дел = 0,1 мкс

_зи =l_з·K_P = 4 дел · 0,5 мкс/дел = 2 мкс

= 1697,0562 п

= 1,41

Результаты измерений и вычислений:

Таблица 1

	hm, дел.	Кв, В/дел	Um, В	Кр, мкс/дел	lи, дел	τи, мкс	lф дел.	τф, мкс	lс дел.	τс, мкс
Вход НД	5	2	10	0.2	4,4	0,88	0,8	0,16	0,8	0,16
Выход НД	5	2	10	0.2	4,4	0,88	1,6	0,32	1,7	0,34

Таблица 2

	h, дел.	KB, В/дел.	, В	KД	KДТ
Вход ДН	5	2	10	0,34	0,777
Выход ДН	1,7	2	3,4	0,34	0,777

Таблица 4

	hm, дел.	Кв, В/дел	Um, В	Кр, мкс/дел	lи, дел	τи, мкс	lф дел.	τф, мкс	lс дел.	τс, мкс
Вход ЛЗ	3,5	2	7	0.5	4,4	2,2	0	0	0,2	0,1
Выход ЛЗ	2,5	2	5	0.5	4,4	2,2	0,6	0,3	0,6	0,3

Вывод:

В ходе лабораторной работы был изучен электронно-лучевой осциллограф, получены навыки работы с ним и методикой осциллографирования и измерения параметров импульсных сигналов с помощью ЭЛО.

ПРИЛОЖЕНИЕ А

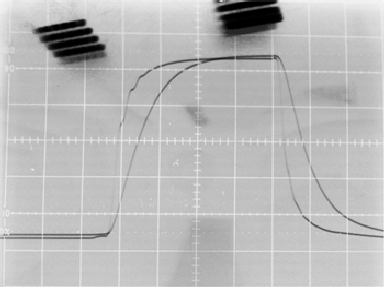

Рис.5. Осциллограмма для таблицы 1

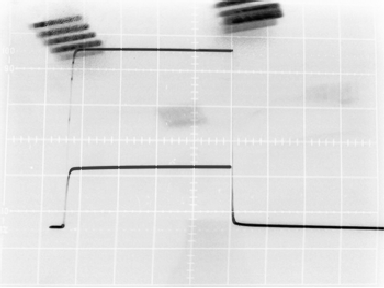

Рис.6. Осциллограмма для таблицы 2

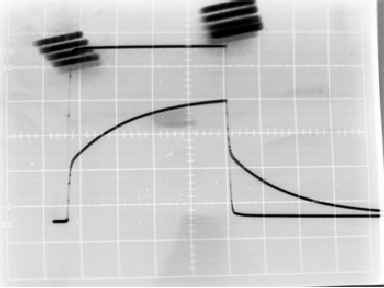

Рис.7. Осциллограмма для таблицы 2

Рис.8. Осциллограмма для таблицы 2
