Временное дискриминирование импульсного сигнала

1. Дискриминационная характеристика

В предыдущей лабораторной работе отмечались недостатки дифференцирования сигнала как метода оценивания его временного положения. Временное дискриминирование [1] можно считать своеобразным обобщением дифференцирования, компенсирующим его недостатки. В том числе может фиксироваться время прихода протяжённого сигнала. Временное дискриминирование применяется главным образом в системах слежения [2,3].

Под временем прихода понимают момент времени, соответствующий некоторой характерной точке сигнала, например, амплитуде или средней точке (рис. 1,- мода сигнала – момент амплитуды

Рис. 1. Временное дискриминирование

Временное дискриминирование. базируется на двух стробирующих импульсах (полустробы , рис. 1) длительностьюи. Для симметричного импульса. Входной сигнал (сумма шумаи сигнала)

интегрируется в пределах длительности полустробов

, ,

- временное положение стробов. Разность интегралов

(1)

характеризует время прихода. Между стробирующими импульсами может быть некоторый интервал.

Пусть сигнал симметричен, шум отсутствует. Разность (1)

- (2)

равна нулю при , отрицательна при, положительна при(рис. 2,). Функция (2) называется дискриминационной характеристикой.

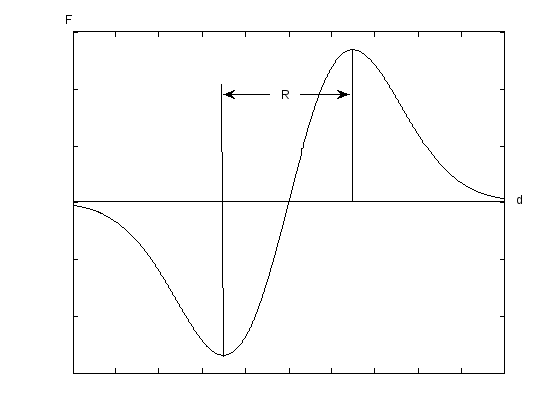

Рис. 2. Дискриминационная характеристика

Система слежения за импульсами работает по последовательности импульсов неизменной формы с неизвестными интервалами между ними. Интервалы неизвестны, например, в радиолокационной системе слежения за маневрирующей целью. Нулевая точка дискриминационной характеристики и точка стробирующих импульсов совпадают. Эти точки на оси времени располагаются в предполагаемой моде очередного ожидаемого импульса (рис.3). Но истинная модапришедшего сигнала окажется в другой точке:

.

Интегрирование (2) пришедшего сигнала даст значение (рис. 3), которому и будет соответствовать мода пришедшего сигнала.

Рис. 3. Ошибка измерения моды сигнала

Предполагается, что мода следующего сигнала тоже будет равна ,поэтому дискриминационная характеристика вместе со стробами сдвигается в точку , и процесс повторяется. Если зондирующие сигналы радиолокатора повторяются достаточно часто, ошибкаизмерения моды сигнала будет уменьшаться. Если частота зондирующих сигналов недостаточна, мода очередного сигнала может выйти за пределы рабочей области дискриминационной характеристики (рис. 2), и произойдёт срыв слежения.

Шум вызывает погрешность за счет случайного смещения моды.. При большом отношении сигнал – шум дисперсия погрешности измерений [2]

, (3)

- дисперсия случайной составляющей дискриминационной характеристики,

- крутизна дискриминационной характеристики в окрестности . Наличие шума вызывает необходимость увеличения частоты зондирующих сигналов, но этого недостаточно для надёжного слежения – всегда существует ненулевая вероятность срыва слежения.

2. Флюктуационная составляющая дискриминационной характеристики

Случайная (флюктуационная) составляющая дискриминационной характеристики формируется по тому же правилу (2), что и сама дискриминационная характеристика:

- . (4)

Вследствие линейности интегральных преобразований

, ,,

дисперсия случайной составляющей дискриминационной характеристики

, (5)

- корреляционный момент величин и.
