9. Матрица приоритетов
Матрица приоритетов [1, 8—10, 41] — инструмент для обработки большого количества числовых данных, полученных при построении матричных диаграмм (таблиц качества), имеющий целью выявление приоритетных данных.
Рассматриваемый здесь инструмент требует серьезных статистических знаний. Поэтому матрица приоритетов (анализ матричных данных) применяется значительно реже, чем рассмотренные выше новые инструменты управления качеством.
Пример оформления результатов анализа «матричных данных», собранных для оценки «эффективности» и «мягкости» действия различных болеутоляющих средств, приведен на рис. 12.
Из рис. 12 видно [1, 10, 41], что обычный аспирин действует жестко и неэффективно. Наиболее эффективен экседрин, но он одновременно является одним из наиболее жестких средств. Тайленол наилучшим образом сочетает эффективность и мягкость.

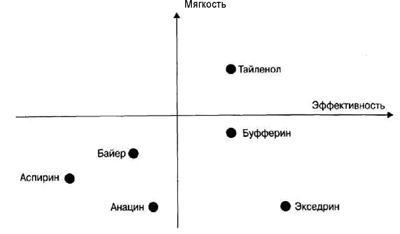

Рис. 12. Графическое представление результатов анализа матричных данных [1, 10, 41].
Расскажите о назначении диаграммы связей.
