Конструктивные размеры шестерни и колеса. Быстроходная ступень

Шестерня:	Колесо:
80 мм 85 мм 55 мм 37 мм = 71 мм	320 мм = 325 мм 50 мм =55 мм = 306 мм

Конструкции цилиндрических зубчатых колес представлены на рис. 8.1-8.3.

Для зубчатых колес определяются следующие геометрические параметры:

- диаметр ступицы стальных колес;

- длина ступицы, ();

В массовом производстве цилиндрические колеса при нарезании зубьев обрабатывают «пакетами» по два и более. При этом ступица не должна выступать за торец венца, т.е. .

- толщина обода, но мм;

- для кованых и штампованных колес;

- для литых колес;

- толщина диска:

- колеса кованые ;

- колеса штампованные ;

-колеса литые

- фаски венца на диаметре вершин;

- диаметр расположения отверстий;

- диаметр отверстий (в шестернях малых размеров отверстий не делают);

, - округляют до целых чисел.

мм.

Зубчатые колеса состоят из обода, несущего зубья; ступицы, насаживаемой на вал, и диска, соединяющего обод со ступицей.

Зубчатые цилиндрические стальные колеса малых диаметров (мм) выполняют обычно коваными (рис. 8.1); при диаметрах домм – коваными или штампованными (рис. 8.2); при диаметрахмм -литыми (рис. 8.3).

а) мм

б) мм

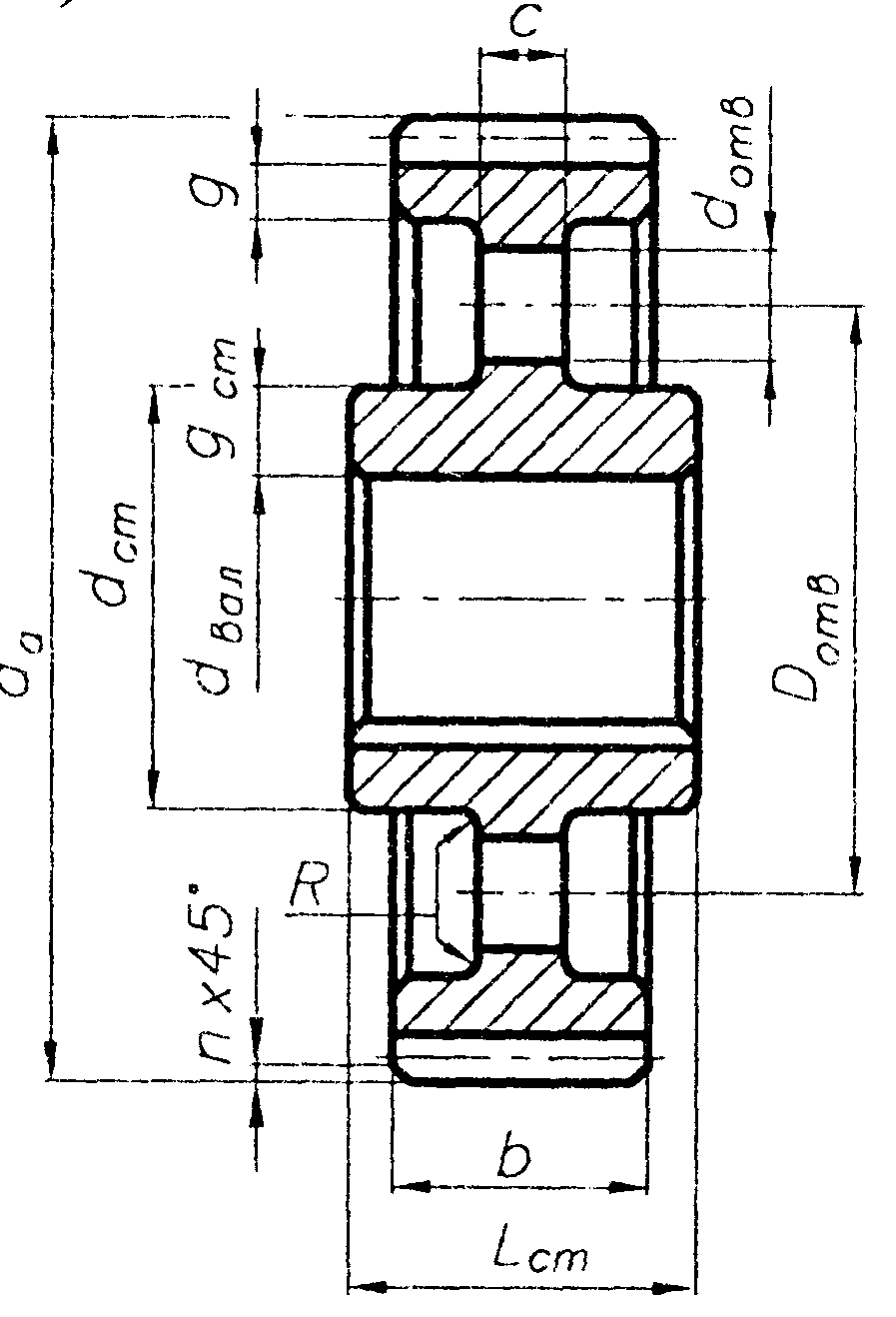

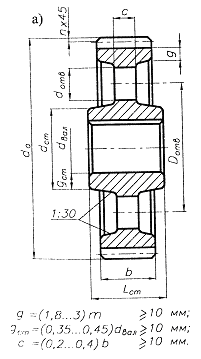

Рис. 8.1 Цилиндрические кованые колеса.

Рис. 8.2 Цилиндрическое штампованное колесо мм.

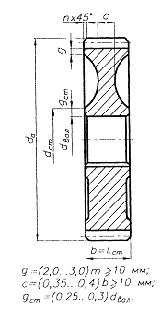

Рис. 8.3 Цилиндрическое литое колесо мм.

Рис. 8.4 Цилиндрическое сварное колесо

Рис. 8. Конструкции цилиндрических зубчатых колес

Шестерни конструируют в двух исполнениях: отдельно от вала (насадная шестерня) и за одно целое с валом в случае, если (вал-шестерня, рис. 9).

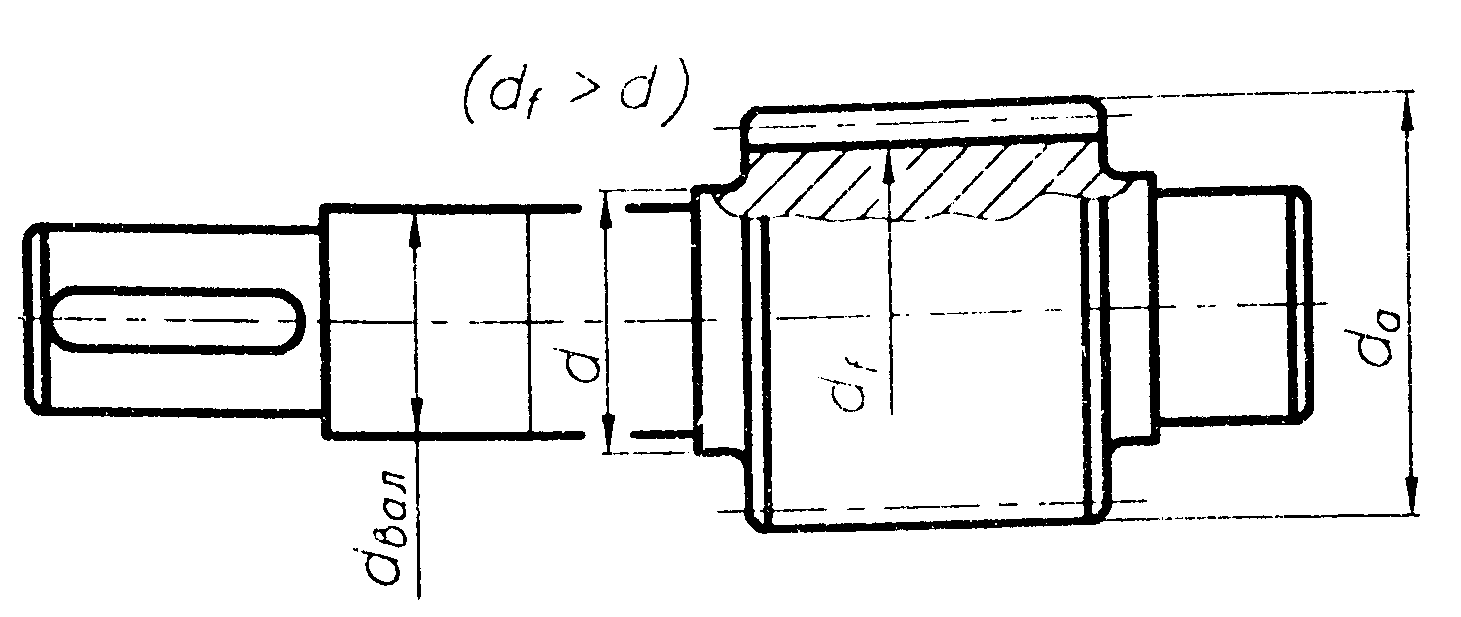

Рис.9 Цилиндрический вал-шестерня.

В нашем примере для быстроходной ступени цилиндрическую шестерню изготавливаем штампованной и со ступицей из-за сравнительно больших размеров шестерни по отношению к диаметру вала .

Диаметр и длина ступицы шестерни быстроходной ступени:

мм;

мм.

Принимаем 50 мм;

Толщина обода мм. Принимаем10 мм.

Т.к. шестерня малых размеров мм, то шестерню выполняем кованой имм.

Фаски венца на диаметре вершин мм. Отверстия на ней не делаем.

Толщина диска для кованой шестерни мм.

Диаметр и длина ступицы зубчатого колеса быстроходной ступени:

мм;

мм.

Принимаем 70 мм;

Толщина обода мм. Принимаем10 мм.

Т.к. диаметр зубчатого колеса быстроходной ступени , то выполняем его кованым имм.

Фаски венца на диаметре вершин такие же, как на шестерне, т.е. мм.

Диаметр расположения отверстий мм.

Диаметр отверстий мм.

Толщина диска кованого зубчатого колеса мм.

Тихоходная ступень

Шестерня:	Колесо:
112 мм 120 мм 120 мм 55 мм = 120 мм	448 мм = 456 мм 112 мм 80 мм 438 мм

Шестерню тихоходной ступени изготавливаем штампованной без ступицы, т.к. ее размеры сравнимы с размерами вала .

Диаметр ступицы зубчатого колеса:

мм.

Длина ступицы:

мм.

Толщина обода мм. Принимаем12 мм.

Т.к. диаметр зубчатого колеса быстроходной ступени , то выполняем его кованым имм.

Фаски венца на диаметре вершин такие же, как на шестерне, т.е. мм.

Диаметр расположения отверстий: мм.

Диаметр отверстий: мм.

Толщина диска 34 мм.
