Осевые модули (в мм) и коэффициенты диаметра червяка
1-й ряд |
2-й ряд |
q |
|
1-й ряд |
2-й ряд |
q |
1 |
1,125 |
16 |
4 |
– |
9; 10; 12; 14; 16 | |
1,25 |
1,375 |
16 | ||||
1,5 |
– |
14; 16 |
– |
4,5 |
10; 12; 16 | |
1,75 |
– |
14 | ||||
2 |
– |
10; 12; |
5 |
– |
9; 10; 12; 16 | |
14; 16 | ||||||
– |
2,25 |
12; 14 |
– |
5,5 |
9; 10; 12 | |
2,5 |
– |
10; 12; |
6 |
– |
9; 10; | |
14; 16 |
|
|
12; 14 | |||
– |
2,75 |
10; 12 |
7 |
– |
9; 10; 12 | |
3 |
– |
10; 12; 14 |
8 |
– |
8; 9; 10 | |
– |
9 |
8; 10; 12 | ||||
3,5 |
– |
10; 12; 14 |
|
|
| |
|
|
|
Для уменьшения количества инструмента, используемого при изготовлении червячных передач, ГОСТом предусмотрены только правые червяки с числом заходов z1 = 1; 2; 4. Число зубьев червячного колеса z2 не регламентировано.
У червячных передач в отличие от зубчатых нарезание со смещением возможно только в отношение зубьев червячного колеса, так как параметры фрезы и червяка идентичны. Смещение при нарезании зубьев колес применяют, например, для приведения межосевого расстояния передачи к стандартному значению, а у передач с вогнутым профилем витка – для увеличения их нагрузочной способности и коэффициента полезного действия.
Параметрам червяка присваивается индекс 1, а параметрам колеса – индекс 2.

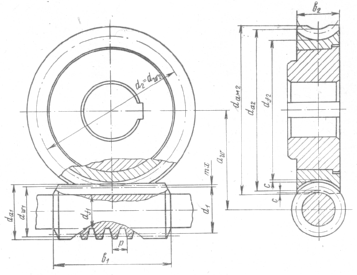

Основные размеры червячной пары показаны на рис. 7
Рис. 7. Основные размеры червяка и червячного колеса
Формулы и рекомендуемые данные для определения основных размеров червячной пары по ГОСТ 19650-97 приведены в табл. 4.
Для определения длины нарезанной части червяков воспользоваться данными табл.2. При шлифуемых и фрезеруемых червяках полученную по табл. 2 длину следует увеличить при т<10 мм на 25 мм, при т>10 мм – на 40-50 мм.
Таблица 2
Длина нарезной части червяка
x |
b1 при значениях z1 | |
1 и 2 |
4 | |
0 |
(11 + 0,06z2) m |
(12,5 + 0,09z2) m |
–0,5 |
(8 + 0,06z2) m |
(9,5 + 0,09z2) m |
–1 |
(10,5 + z1) m |
(10,5 + z1) m |
+0,5 |
(11 + 0,1z2) m |
(12,5 + 0,1z2) m |
+1 и более |
(12 + 0,1z2) m |
(13 + 0,1z2) m |
Углы подъема витка червяка на делительном цилиндре приведены в табл. 3.
Таблица 3
z1 |
при значениях q | |||||
16 |
14 |
12 |
10 |
9 |
8 | |
1 |
33435 |
40508 |
44549 |
54238 |
62025 |
70730 |
2 |
70730 |
80748 |
92744 |
111836 |
123144 |
140210 |
4 |
140210 |
155643 |
182506 |
214805 |
235745 |
283354 |
Измерение параметров червячного зацепления требует осуществления ряда точных замеров на специальных приборах. Задача существенно упрощается, если параметры зацепления соответствуют ГОСТ 2144-76 на червячные зацепления. В этом случае по отдельным замерам червяка и червячного колеса, проводимым простым измерительным инструментом, можно путем расчета определить остальные параметры зацепления. При этом величины параметров зацепления округляют до стандартных значений, если эти величины находятся в пределах отклонений, обусловленных неточностями изготовления и измерения.
