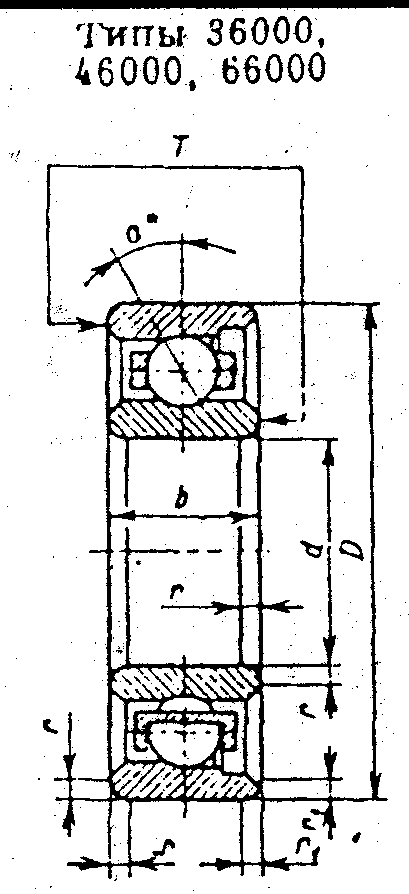

11. Размеры в мм и характеристики шариковых радиально-упорных однорядных подшипников
а* – угол контакта, равный углу между линией действия результирующей нагрузки на тело качения и плоскостью, перпендикулярной оси подшипника
Таблица П11.
|
Обозначение подшипников типа |
d |
D |
b=T |
r |
r1 |
Сa кгс, для типа |
С0а кгс, для типа |
n, об/мин, для типа |
Шарики для типа 36000; 46000 |
Масса, кг | ||||||||
|
36000 |
46000 |
|
|
|
|
|
36000 |
46000 |
36000 |
46000 |
п |
ж |
п |
ж |
Dт |
Z | ||
|
Легкая серия диаметров 2, узкая серия ширин 0 | ||||||||||||||||||
|
36201 |
- |
12 |
32 |
10 |
1,0 |
0,3 |
558 |
- |
340 |
- |
25000 |
31 500 |
- |
- |
5,5 |
9 |
0,04 | |
|
36202 |
46202 |
15 |
35 |
11 |
638 |
607 |
390 |
358 |
20000 |
25000 |
16000 |
20000 |
5,95 |
10 |
0,05 | |||
|
36203 |
46203 |
17 |
40 |
12 |
943 |
900 |
624 |
573 |
20000 |
25000 |
16000 |
20000 |
7,1 |
10 |
0,06 | |||
Продолжение табл. П11
|
36204 |
46204 |
20 |
47 |
14 |
1,5 |
0,5 |
1230 |
1160 |
847 |
779 |
16000 |
20000 |
12500 |
16000 |
7,94 |
12 |
0,10 |
|
36205 |
46205 |
25 |
52 |
15 |
1310 |
1240 |
924 |
850 |
12500 |
16000 |
10000 |
12500 |
7,94 |
0,12 | |||
|
36206 |
46206 |
30 |
62 |
16 |
1820 |
1720 |
1330 |
1220 |
10500 |
12500 |
8000 |
10000 |
9,53 |
0,19 | |||
|
36207 |
46207 |
35 |
72 |
17 |
2,0 |
1,0 |
2400 |
2270 |
1810 |
1660 |
10000 |
12500 |
8000 |
10000 |
11,11 |
12 |
0,27 |
|
36208 |
46208 |
40 |
80 |
18 |
3060 |
2890 |
2370 |
2710 |
8000 |
10000 |
6300 |
8000 |
12,7 |
12 |
0,37 | ||
|
36209 |
46209 |
45 |
85 |
19 |
3230 |
3040 |
2500 |
2360 |
6300 |
8000 |
6300 |
8000 |
12,7 |
13 |
0,42 | ||
|
36210 |
46210 |
50 |
80 |
20 |
3390 |
3180 |
2760 |
2540 |
6300 |
8000 |
6300 |
8000 |
12,7 |
14 |
0,47 | ||
|
36211 |
46211 |
55 |
100 |
21 |
2,5 |
1,2 |
4190 |
3940 |
3490 |
3210 |
6300 |
8000 |
5000 |
6300 |
14,29 |
14 |
0,58 |
|
36212 |
46212 |
60 |
110 |
22 |
4 820 |
4540 |
4010 |
3680 |
5000 |
6300 |
5000 |
6300 |
16,67 |
14 |
0,77 | ||
|
36213 |
46213 |
65 |
120 |
23 |
- |
5440 |
- |
4680 |
- |
- |
5000 |
6300 |
16,67 |
1 |
0,98 | ||
|
36214 |
46214 |
70 |
125 |
24 |
6300 |
5910 |
5590 |
5 140 |
5000 |
6300 |
4000 |
5000 |
17,46 |
15 |
1,04 | ||
|
36215 |
46215* |
75 |
130 |
25 |
- |
6150 |
- |
5480 |
|
|
4000 |
5000 |
17,46 |
16 |
1,39 | ||
|
36216 |
46216 |
80 |
140 |
26 |
3,0 |
1,5 |
7350 |
6890 |
6660 |
6120 |
4000 |
5000 |
4000 |
5000 |
19,05 |
15 |
1,68 |
|
36217 |
46217 |
85 |
150 |
28 |
7900 |
7400 |
7220 |
6640 |
4000 |
5000 |
3150 |
4000 |
19,84 |
15 |
1,80 | ||
|
36218 |
46218 |
90 |
160 |
30 |
9280 |
8170 |
8460 |
7770 |
3150 |
4000 |
3150 |
4000 |
22,23 |
14 |
2,2 | ||
|
36220 |
46220 |
100 |
180 |
34 |
3,5 |
2,0 |
12400 |
11600 |
11800 |
10900 |
3150 |
4000 |
- |
- |
25,44 |
15 |
3,2 |
Окончание табл. П11
|
Обозначение подшипников |
d
|
D
|
b=T |
r
|
r1
|
С, кгс |
C0, кгс
|
n, об/мин
|
Шарики |
Масса, кг | ||
|
п |
ж |
Dт |
Z | |||||||||
|
Легкая серия диаметров 2, узкая серия ширин 0 | ||||||||||||
|
46305 |
25 |
62 |
17 |
2,0 |
1,0 |
2110 |
1490 |
8000 |
10000 |
11,51 |
10 |
0,23 |
|
46306 |
30 |
72 |
19 |
2560 |
1870 |
12,3 |
11 |
0,35 | ||||
|
46307 |
35 |
80 |
21 |
2,5 |
1,2 |
3340 |
2520 |
6300 |
8000 |
14,29 |
11 |
0,44 |
|
46308 |
40 |
90 |
23 |
3920 |
3070 |
6300 |
8000 |
15,08 |
12 |
0,63 | ||
|
46309 |
45 |
100 |
25 |
4810 |
3770 |
5000 |
6300 |
17,46 |
11 |
0,83 | ||
|
46310 |
50 |
110 |
27 |
3,0 |
1,5 |
5630 |
4480 |
5000 |
6300 |
19,09 |
11 |
1,08 |
|
46312 |
60 |
130 |
31 |
3,5 |
2,0 |
7880 |
6660 |
5000 |
6300 |
22,23 |
12 |
1,71 |
|
46313 |
65 |
140 |
33 |
8900 |
7640 |
4000 |
5000 |
23,81 |
2,09 | |||
|
46314 |
70 |
150 |
35 |
9330 |
7830 |
3150 |
4000 |
25,4 |
3,10 | |||
|
46318 |
90 |
190 |
43 |
4,0 |
12900 |
12500 |
2500 |
3150 |
31,75 |
5,0 | ||
|
46320 |
100 |
215 |
47 |
16700 |
18000 |
36,51 |
8,14 | |||||
