Методические указания к выполнению курсовой работы

"ОЦЕНКА РАДИАЦИОННОЙ ОБСТАНОВКИ НА МЕСТНОСТИ"

для студентов электротехнических специальностей

Челябинск

2005

Методические указания содержат требования к выполнению курсовой работы "Оценка радиационной обстановки на местности" для студентов факультета ЭАСХП.

Составители

Горшков Ю.Г. – докт. техн. наук, профессор (ЧГАУ)

Зайнишев А.В. – канд. техн. наук, доцент (ЧГАУ)

Николаев Н.Я. – канд. техн. наук, доцент (ЧГАУ)

Богданов А.В. – канд. техн. наук, доцент (ЧГАУ)

Рецензенты

Сидоров А.И. – докт. техн. наук, профессор (ЮУрГУ)

Возмилов А.Г. – докт. техн. наук, профессор (ЧГАУ)

Ответственный за выпуск

Горшков Ю.Г, – зав. кафедрой БЖ

Печатается по решению редакционно-издательского совета ЧГАУ.

 Челябинский государственный агроинженерный университет, 2005.

Общие положения

Курсовую работу по дисциплине "Безопасность жизнедеятельности в чрезвычайных ситуациях мирного и военного времени" выполняют студенты факультета электрификации и автоматизации сельскохозяйственного производства.

Задание для выполнения курсовой работы определяется по номеру зачетной книжки студента (приложения 1 и 2).

Работа оформляется в объеме 10…12 стр. в соответствии с порядком, изложенным ниже.

Все производимые расчеты полностью записываются в соответствующих разделах.

Выводы по каждому разделу составляются в произвольной форме с приведением результатов расчета.

Выполненная курсовая работа должна быть сдана на проверку за две недели до сдачи зачета по дисциплине.

Порядок выполнения работы Задание 1

Зона радиоактивного загрязнения территории хозяйства определяется исходя из величины эталонного уровня радиации P₀ (уровень радиации через 1 ч после инцидента).

В данной работе рассматриваются последствия только радиационных инцидентов (аварии на АЭС и предприятиях радиохимического цикла), а не ядерных взрывов. При радиационных инцидентах коэффициент спада k_t принимается равным 0,5. Тогда эталонный уровень радиации

P₀ = P_t, (1)

где P_t – уровень радиации через t часов после выброса радиоактивных веществ (РВ), мР/ч; t – время после выброса, ч.

После определения эталонного уровня радиации находится зона заражения, в которой оказалась территория хозяйства (приложение 3). В IV зоне проведение сельскохозяйственных работ запрещено.

Задание 2

Доза облучения, полученная людьми на открытой местности за определенное время

Д_откр = 2P₀ (–), (2)

где t_к – время окончания облучения, ч; t_н – время начала облучения, ч.

Доза облучения, полученная людьми в каменных и деревянных домах

, (3)

где К_осл – коэффициент ослабления потока гамма-лучей стенами здания: для деревянных домов К_осл = 2, для каменных и кирпичных К_осл = 10.

Доза облучения, полученная в мР, переводится в эквивалентную дозу, измеряемую в бэрах. Для упрощения расчетов принимается, что данные величины равны (в работе отмечать следующим образом: 68 мР ≈ 68 мбэр).

После определения дозы облучения необходимо сравнить полученную величину с допустимой дозой облучения. При этом принимается допущение, что облучаемые люди относятся к категории Б (согласно НРБ-99).

При внешнем облучении всего тела для лиц категории Б не допускается превышение дозы 0,5 бэр в год (500 мбэр/год). Поскольку в году 365 суток, по пропорции определяется допустимая доза облучения за заданный период времени

, (4)

где n – количество дней облучения; 500 – 500 мбэр; 365 – количество суток в году.

Если допустимая доза окажется больше определенной по формуле (3) или (2), и если, согласно условиям задания, люди находятся на открытой местности, задание 2 решено. Если доза окажется меньше этого значения, необходимо принять защитные меры для недопущения переоблучения людей. В данном случае предлагаются следующие варианты:

– если люди находятся на открытой местности, рассчитать толщину верхних перекрытий противорадиационного укрытия (рис. 1);

– если люди находятся в каменных или деревянных домах, рассчитать толщину грунта, уложенного на пол (рис. 2).

Для упрощения решения можно пренебречь экранирующими свойствами стен зданий и определить толщину грунта так же, как и для простейшего противорадиационного укрытия (рис. 1).

Рис. 1. Простейшее противорадиационное укрытие –

перекрытая траншея

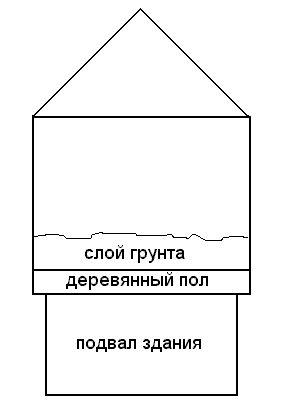

Рис. 2. Дополнительная противорадиационная защита подвала здания

с помощью слоя грунта, уложенного на пол

Коэффициент ослабления потока гамма-лучей защитного сооружения

, (5)

или

(6)

где H_д – толщина деревянного перекрытия, см; H_г – толщина грунта, см; d_д – слой половинного ослабления потока гамма-лучей дерева, см; d_г – слой половинного ослабления потока гамма-лучей грунта, см.

Пусть толщина деревянного перекрытия составляет 21 см. При этом слой половинного ослабления потока гамма-лучей дерева составляет 21 см. Учитывая, что слой половинного ослабления потока гамма-лучей грунтом составляет 8,4 см, величину коэффициента ослабления можно определить из следующего выражения

(7)

Из формулы (7) с помощью логарифмического преобразования определяется необходимая толщина грунта

. (8)

Полученная величина округляется в большую сторону до ближайшего целого значения (в сантиметрах). Зарисовать рис. 1 с указанием полученных размеров (для грунта и деревянного перекрытия).
