Прохождение сигнала и шума через тракт РПУ

10-21

" Перескоки " фазы с быстрым поворотом вектора комплексной огибающей смеси сигнала и шума при его прохождении вблизи начала координат. Если годограф комплексной огибающей в какой-то момент проходит через начало координат, то происходит скачок фазы на π.

Вероятность " перескоков " фазы, а, следовательно, и вероятность аномальных выбросов частоты тем больше, чем меньше отношение С/Ш. Именно наличием аномальных выбросов объясняется бесконечно большая величина дисперсии мгновенной частоты шума.

Расчёт отношения С/Ш на выходе приемника ЧМ сигнала

Рассмотрим метод расчета отношения С/Ш на выходе типового тракта приемника ЧМ сигнала:

UC(t)+UШ(t)

БВЧ АО ЧД БНЧ

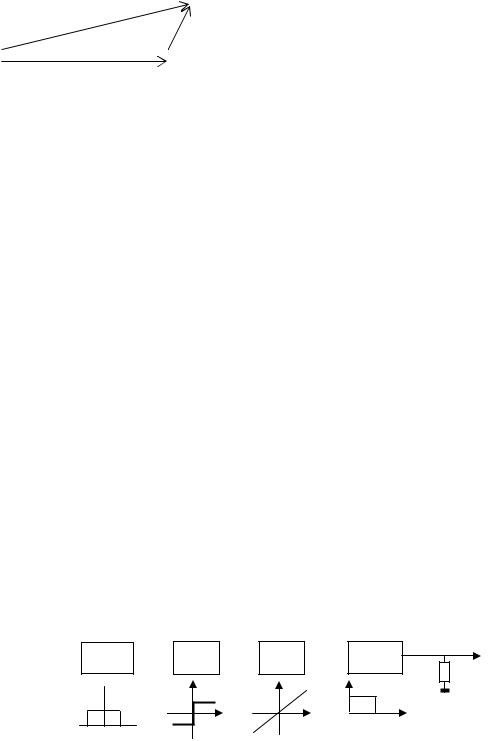

Считаем АЧХ БВЧ прямоугольной. Идеальный АО устраняет зависимость выходного напряжения ЧД от амплитуды сигнала. Характеристика ЧД линейна с крутизной SЧД. В этом случае совокупность АО и ЧД представляет собой идеальный ЧД. В таком устройстве UЧД(t) пропорционально отклонению мгновенной частоты от f0, т.е. производной фазы напряжения на выходе БВЧ:

Прохождение сигнала и шума через тракт РПУ

10-22

U



(t) = S



( f (t) − f



) = S



1



dθ(t)

.















ЧД



ЧД



0



ЧД dt

Входной шум считаем белым со спектральной плотностью G0. Сигнал имеет гармоническую ЧМ.

Прежде чем рассчитывать отношение С/Ш, мы должны так же, как и в случае АД, договориться о том, что мы будем понимать под сигналом и шумом на выходе ЧД. Эти процессы мы определим аналогично тому, как это было сделано при расчете отношения С/Ш на выходе АД:

-под сигналом будем понимать математическое ожидание ( среднее по ансамблю значение ) напряжения на выходе БНЧ при действии на входе приемника смеси ЧМ сигнала и шума;

-под шумом будем понимать случайную составляюшую напряжения на выходе БНЧ при действие на входе приемника смеси немодулированного сигнала и шума.

Рассчитаем мощность сигнала и шума на выходе БНЧ при следующих допущениях:

1)при отсутствии ЧМ частота сигнала совпадает с центральной частотой БВЧ f0 ( т.е. с центральной частотой спектра шума );

2)отношение С/Ш на входе ограничителя а>>1;

3)KБНЧ=1.

Для ЧМ сигнала с девиацией частоты fm мгновенная частота равна f (t) = f0 + fm cos (Fмt )

и амплитуда напряжения на выходе ЧД равна

UС.ЧД=SЧД fm.

Мощность сигнала, выделяемая на сопротивлении нагрузки Rн , равна

P

=

Uс2.вых

=

SЧД2

fm2

.

с.вых



2Rн



2Rн







Прохождение сигнала и шума через тракт РПУ

10-23

Теперь найдем мощность шума на выходе БНЧ при действии немодулированного сигнала и шума. Для этого сначала определим спектральную плотность шума на выходе ЧД.

Ранее мы показали, что при большом отношении С/Ш а>>1 энергетический спектр ( физический ) отклонения мгновенной частоты суммы сигнала и шума от f0 равен

2

G f (F ) = F 2 GU S (F ) . Uс ш

Поскольку АЧХ БВЧ прямоугольна, то энергетический спектр шума на выходе БВЧ также имеет прямоугольную форму и его уровень равен

K0БВЧG0 .

G

П





K02БВЧ G0

f

f0

Поэтому энергетический спектр синусной составляющей шума являет-

ся прямоугольным с шириной

Пш

и уровнем



2К2

G :







2













0БВЧ

0

















GU ШS







2K 2



G







































0, БВЧ

0



0











F















Следовательно:

G



(F ) =

F 2

2K 2

G , F [0, Π



2].

f



ш



U 2

0БВЧ

0

























с











Напряжение на выходе ЧД пропорционально

f (t) :



UЧД (t) = SЧД f (t) .

Прохождение сигнала и шума через тракт РПУ

10-24

Поэтому энергетический спектр напряжения на выходе ЧД равен

G (F ) = S 2 G



(F ) = S 2

F 2



2K 2

G , F [0, Π



2].









ЧД

ЧД

f



ЧД U 2



0БВЧ

0

ш













с













Мощность шума на выходе БНЧ равна

















P



=

σш2

вых

.













ш вых







Rн





























Дисперсия шума на выходе БНЧ σ Ш2

, БНЧ определяется энергетическим

спектром на входе БНЧ ( т.е. на выходе ЧД) и формой АЧХ БНЧ:





























σш2

БНЧ = KБНЧ2 ( F )GЧД ( F )dF .











0





















Мы приняли, что БНЧ имеет прямоугольную АЧХ с верхней граничной частотой Fв и коэффициент передачи, равный 1:

1 KБН

0





F



FB

FB

Поэтому σш2 БНЧ = GЧД (F )dF .

0

Значение этого интеграла зависит от того, как соотносятся между собой верхняя граничная частота БНЧ Fв и ширина спектра шума на выходе ЧД, равная Пш/2. Рассмотрим это соотношение.

Верхняя граничная частота БНЧ определяется наибольшей частотой модуляции сигнала FМ. Для того чтобы на выход БНЧ не проходил лишний шум, естественно принять FB= FМ.

Ширина спектра шума определяется полосой пропускания БВЧ, которая, в свою очередь, должна быть согласована с шириной спектра ЧМ сигнала. Известно, что форма спектра ЧМ сигнала при гармонической модуляции зависит от индекса модуляции

Прохождение сигнала и шума через тракт РПУ

10-25

βЧМ = fm .

Fм

На практике обычно используют сигналы с βЧМ 1. В этом случае спектр сигнала имеет следующий вид:

f f

fЧМС≈ 2 fm

f

F FM

Его ширина практически равна удвоенной девиации частоты 2 fm. Поэтому считаем, что полоса БНЧ

Пш = 2 fm = 2βЧМ Fм ,

а поскольку βЧМ 1, то Пш 2 Fм . Следовательно, верхняя граничная частота БНЧ FB значительно меньше граничной частоты спектра шума на выходе ЧД.

Таким образом, энергетический спектр шума на выходе ЧД и АЧХ БНЧ выглядят следующим образом:

КБНЧ( GЧД(F

0

F

F

fm

σ Ш2

, БНЧ

Поскольку Fв <

fm , то дисперсия шума на выходе БНЧ равна







Fв

2





2 2



σ2



=

2

SЧД

K 2

G F 2dF =

2SЧД K0БВЧG0

F 3 .







ш БНЧ





U 2

0БВЧ

0

3U 2

в





















0



с





с



Прохождение сигнала и шума через тракт РПУ

10-26

Мощность шума на выходе БНЧ равна



=

2S 2

K 2

G

P

ЧД

0БВЧ

0

F 3 .

ш вых



3U 2 R



в















с н





Теперь мы можем вычислить отношение сигнал/шум на выходе БНЧ:













SЧД2 Dfm2























3



















3Uс2Dfm2 / 2



Dfm



3Uс2 / 2

Dfm

PC

=





2Rн

3

=

×

=

















Fв



















2 2





2

2 3

Dfm

2

FB



PШ вых





2SЧД K0БВЧG0







2K0БВЧG0 FB





2K0БВЧG0 Dfm



3Uс2 Rн

Ранее мы приняли, что ПШ=2Dfm и FB=FM. Поэтому

РС.вх.А



PC









UC2 / 2







Dfm





Rвх. АО







UC2









PC





(

)



= 3







(

)3 ×

= 3

2Rвв.АО

β 3

= 3

(

)

вх. АО





K 2

G П





F

R







P

ВЫХ



















U 2



ЧМ

ЧМ



P



Ш





0,БВЧ 0

Ш



M





вх. АО







Ш











Ш





































Rвв.АО



























U 2







βЧМ















РШ.вх.АО

































































Ш









































Pс





Pс







= 3b3ЧМ

.







Pш вых.БНЧ



Pш вх.АО

Таким образом, при использовании ЧМ выигрыш в отношении С/Ш по мощности пропорционален b3ЧМ при следующих условиях:

1.а>>1 ( на входе АО )

2.ПБВЧ = 2Dfm

3.FB.БВЧ=FM

Отметим, что повышение помехоустойчивости приема ЧМ сигналов путем увеличения индекса частотной модуляции возможно лишь при соблюдении определенных условий. Дело в том, что высокое качество демодуляции ЧМ сигнала возможно лишь при сравнительно большом отношении сигнал/шум на входе ограничителя ЧД, когда практически

Прохождение сигнала и шума через тракт РПУ

10-27

отсутствуют "перескоки" фазы. Это пороговое отношение С/Ш состав-

ляет 7-10 дБ, что соответствует aпорог =

2



PC



≈ 3 − 5.













PШ порог



Для увеличения индекса ЧМ при фиксированной частоте модуляции нужно увеличивать девиацию частоты и, следовательно, расширять полосу пропускания БВЧ, что ухудшает отношение С/Ш на его выходе. Поэтому при увеличении девиации частоты необходимо одновременно либо увеличивать мощность сигнала, либо уменьшать интенсивность собственного шума РПУ.

Если отношение сигнал/шум на входе ЧД окажется меньше пороговой величины, то помехоустойчивость приемника ЧМ сигнала резко ухудшится. Это явление называется "пороговым эффектом при приёме ЧМ сигнала" и обусловлено выбросами напряжения на выходе ЧД при быстрых изменениях ("перескоках") фазы смеси сигнала и шума на выходе БВЧ.

Типичная зависимость отношения С/Ш в дБ на выходе БНЧ приемника от отношения С/Ш в дБ на входе выглядит следующим образом:

(

PC

)ВЫХ

д

Надпороговая об-



3



PШ













GЧ









20





Подпорого-



Область поро-

F











GЧ





10











(













0











PC

)



10

20





F

д



ВХ

PШ



























Pс







Pс



пря-

В подпороговой области график зависимости





от













Pш вых





Pш вх





мая линия, идущая под углом 45°, т.е. при увеличении входного отношения С/Ш на некоторое количество децибел выходное отношение С/Ш возрастает на столько же децибел, что соответствует формуле:

Прохождение сигнала и шума через тракт РПУ

10-28



Pс





Pс







= 3β3ЧМ

.







Pш вых.



Pш вх.

Физически это объясняется следующим образом. Если считать, что входное отношение С/Ш увеличивается за счет увеличения амплитуды сигнала, то в надпороговой области форма энергетического спектра шума на выходе ЧД будет неизменна, а его уровень будет убывать, т.к.

2

G f (F ) = F 2 GU S (F ) . Uс ш

В подпороговой области с ростом входного отношения С/Ш форма энергетического спектра шума на выходе ЧД изменяется таким образом, что мощность шума из области низких частот перераспределяется в область более высоких ( в пределах ПШ/2) частот, которая лежит за пределами полосы пропускания БНЧ. Как уже говорилось, физически это обусловлено тем, что в подпороговой области существует аномальные выбросы частот, имеющие почти равномерный энергетический спектр, причем с увеличением отношения С/Ш вероятность этих выбросов уменьшается.

Методы повышения качества приёма ЧМ сигнала

Предыскажение модулирующего сигнала

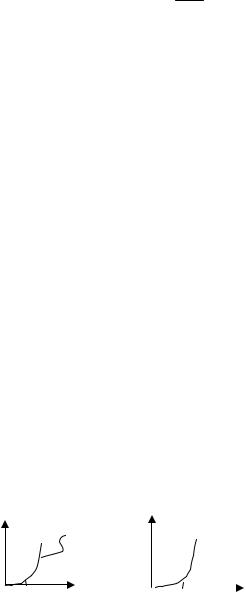

Поскольку при a>aпорог энергетический спектр шума на выходе ЧД имеет квадратичную форму, то отношение сигнал/шум для различных участков спектра полезного сигнала будет различным – большим в области низких частот и меньшим – в области высоких:















GЧ















GЧ







































(

P

)

<



































C



































P

















PC



















ВЫХ2

















(

)

ВЫХ















Ш



















PШ















P









































GC1













GC





Для того чтобы выровнять энергетический спектр шума в пределах

полосы пропускания БНЧ, необходимо, чтобы АЧХ БНЧ была такой, что

GЧД (F ) × KБНЧ2 (F ) = const.

Прохождение сигнала и шума через тракт РПУ

10-29

Т.к. G (F) ~ F2, то K2



(F) ~ 1/F2

или K

БНЧ

~ 1/F. Это АЧХ интегра-



ЧД





БНЧ





тора:



















KБНЧ

( jω ) =

1





KБН



















jωτ

И























































0



F



























На выходе интегратора спектральная плотность шума будет постоянной. Однако при этом исказится и демодулированный сигнал. Поэтому на передающей стороне необходимо предысказить модулирующий низкочастотный сигнал таким образом, чтобы скомпенсировать искажения в БНЧ. Поскольку БНЧ - это интегратор, то предыскажающий фильтр должен быть дифференциатором. Его АЧХ имеет вид

Kпре-

Идеальная х-

дис-

Реальная х-

F

Снижение пороговой величины отношения С/Ш

Поскольку пороговой эффект обусловлен "перескоками" фазы колебания, действующего на входе ЧД, то для уменьшения пороговой величины входного отношения С/Ш необходимо каким-то образом "отодвинуть" вектор комплексной огибающей шума от начала координат и тем самым уменьшить вероятность "перескоков" фазы. Этого, в принципе, можно достичь двумя способами:

-увеличивая уровень сигнала;

-уменьшая интенсивность шума. Рассмотрим сначала первый подход.

Метод синхронного приема (метод регенерации несущей)

Этот метод основан на искусственном увеличении ("подкачке") уровня несущей ЧМ сигнала на входе ЧД. Для этого в приемнике с помощью специального генератора формируется колебание, совпадающее по частоте и фазе с несущей ЧМ сигнала. Это колебание затем суммируется с напряжением на выходе УПЧ и результирующее колебание подается на ЧД.

Для подстройки частоты и фазы

UС+Ш(











UΣ(t

сигнала "подкачки" используется































































Ч

система ФАП. На вход системы ФАП

УП



















































































Uпод(t







Ф































































































Г





























































































ФА















































Прохождение сигнала и шума через тракт РПУ

10-30

подается смесь сигнала и шума, пропущенная, через узкополосный фильтр, настроенный на частоту несущей f0:

АЧХ

Спектр ЧМ сиг-

F0

Рассмотрим с помощью векторных диаграмм качественную картину процессов, происходящих при таком способе приема. Сначала рассмотрим случай немодулированного сигнала:

U

-θ´

Uпод

-θ Uc

При Uпод+Uс>>Uш вероятность прохождения годографа комплексной огибающей вблизи 0 мала и аномальные выбросы мгновенной частоты отсутствуют. Кроме того, уменьшается интенсивность флюктуаций мгновенной частоты, т.к. -θ´<-θ.

Теперь рассмотрим случай сигнала с гармонической ЧМ

ω (t) = ω0 + ωm cos Ωmt

При этом полная фаза сигнала равна

ϕc (t) = ω0t + ωm cos Ωmt = ω0t + ωm sin Ωmt = ω0t + βЧМ sin Ωmt Ωm

βЧМ

Т.о. максимальное изменение фазы сигнала за счет ЧМ равно

ϕc. max = βЧМ .

Рассмотрим векторную диаграмму в отсутствие шума:

Uс

ϕc'. max

Uпо

ϕc. max
