Предварительное расчетное задание
Провести расчет основных параметров транзистора:
,
, Iэ0, Iк0.
Рассчитать входную ВАХ при обратном смещении на коллекторном переходе и выходные ВАХ при
= 0; 2 мА; 10 мА.
Данные к расчету
Тип транзистора p-n-p, материал – кремний для нечетных вариантов и германий для четных вариантов.
Концентрация атомов примеси в эмиттере Nаэ =1018 см –3.
Концентрация атомов примеси в базе Ndб = Nж∙1015 см –3, где Nж – номер фамилии студента в журнале группы.
Концентрация атомов примеси в коллекторе Nак =5∙1017см –3.
Протяженность (длина) базы Wб = 1 мкм.
Площади р-n-переходов S = 10000 мкм2.
Время жизни дырок в базе τрб = 100 мкс.
Время жизни электронов в эмиттере τnэ = 10 –9 с.
Время жизни электронов в коллекторе τnк=5∙10 –8 с.
Рабочее задание
Запишите в рабочий журнал тип транзистора и материал, из которого он сделан.
Измерьте и постройте входные вольт-амперные характеристики транзистора при
=0;
<0;
>0.
Измерьте и постройте выходные вольт-амперные характеристики транзистора при
=0; при нескольких (не менее трех-пяти) значениях тока эмиттера.
Для инверсного включения выполните измерения и постройте входные и выходные характеристики.
Анализ результатов измерений
1. Построить
зависимость входного сопротивления
транзистора rвх = ∆Uэб / ∆Iэ
от напряжения
и тока
(в активном режиме).
2. Построить
зависимость выходного сопротивления
транзистора rвых = ∆/∆Iк
от напряжения
(при различных значениях тока эмиттера).
3. Постройте
зависимость коэффициента передачи тока
от тока эмиттера при фиксированном
значении
(|
| > 3 В),
а так же зависимость коэффициента
инверсной передачи тока
от тока коллектора при фиксированном
значении
(|
| >
3 В).
Контрольные вопросы
1. От каких конструктивно-технологических параметров зависит коэффициент передачи транзистора по току?
2. Каковы возможные причины появления различий в расчетных и экспериментальных характеристиках транзистора?
3. Как определить на характеристиках, снятых в схемах с общей базой, границы активной области, области насыщения и области отсечки?
Лабораторная работа № 4. Исследование статических характеристик биполярного транзистора, включенного по схеме с общим эмиттером
Цель работы: изучение принципа работы и приобретение навыков экспериментального исследования ВАХ биполярного полупроводниковых транзисторов.
В транзисторе,
включенном по схеме с ОЭ, имеет место
усиление не только по напряжению, но и
по току. В соответствии с первым законом
Кирхгофа
,
,
,
отсюда с учетомсквозного
теплового тока:
. (4.1)
Это выражение
определяет семейство выходных ВАХ
(рисунок 4.1,а) транзистора с ОЭ (зависимости
от
при
= const).
Множитель перед током
– коэффициент усиления по току транзистора
с ОЭ, он называетсякоэффициентом
передачи тока базы
=
/(1
).
У изготавливаемых промышленностью
транзисторов типичные значения αN
лежат в диапазоне от 0,9 до 0,995, что
соответствует
от 9 до 200.
а б |

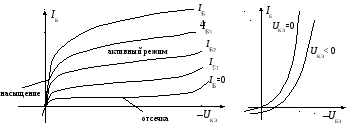

Рис. 4.1. Выходные передаточные ВАХ p-n-p-транзистора с ОЭ |
Коэффициент усиления по мощности транзистора с ОЭ может быть значительным, так как имеется усиление и по току, и по напряжению, поэтому в большинстве усилительных каскадов используется транзистор с ОЭ.
Семейство входных
характеристик транзистора с ОЭ (рисунок
4.1, б) представляет собой зависимость
(UБЭ)
при постоянном
.
Входное сопротивление транзистора с
ОЭ больше входного сопротивления
транзистора с ОБ в (
+1)
раз.
При домашней подготовке необходимо изучить характеристики транзистора при различных схемах включения, рассмотреть особенности работы реальных транзисторов .
