Предварительное расчетное задание
Провести расчет φk, Is и rб диодов на основе германия и кремния при 250, 300 и 350 К.
Рассчитать и построить ВАХ диодов при 250, 300 и 350 К с учетом сопротивления базы.
Данные к расчету
Взять из задания к типовому расчету согласно номеру в журнале
Рабочее задание
Получить у преподавателя диод, отметить в протоколе материал, из которого сделан диод.
Измерить прямую и обратную ветви ВАХ диодов при температурах, указанных преподавателем, результаты занести в таблицы.
Построить графики ВАХ диодов в линейных масштабах по осям.
По усмотрению преподавателя, получить второй диод и повторить п. 1-3.
Анализ результатов измерений
Графически оценить значение φk.
Сравнить экспериментально полученные ВАХ диодов с теоритическими, объяснить разницу.
Контрольные вопросы
Объясните зависимость от температуры концентрации носителей и положения уровня Ферми.
Объясните зависимость подвижности от температуры и концентрации ионов примеси.
Объясните электропроводность полупроводников и ее зависимость от температуры. Определение Eg по температурным зависимостям электропроводности.
Какие параметры диода изменяются при повышении температуры?
Лабораторная работа № 3. Исследование статических характеристик биполярного транзистора, включенного по схеме с общей базой
Цель работы: изучение принципа работы и приобретение навыков экспериментального исследования ВАХ биполярного полупроводниковых транзисторов.
Биполярный
транзистор – это полупроводниковый
прибор с двумя p-n-переходами
и тремя или более выводами, усилительные
свойства которого обусловлены явлениями
инжекции
и экстракции
неосновных носителей заряда. Биполярный
транзистор – активный прибор, так как
он позволяет осуществлять усиление
мощности.
|

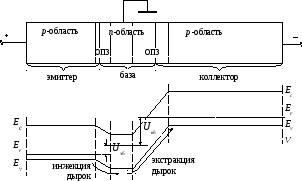

Рис. 3.1. Биполярный p-n-p-транзистор в активном режиме |
|
|

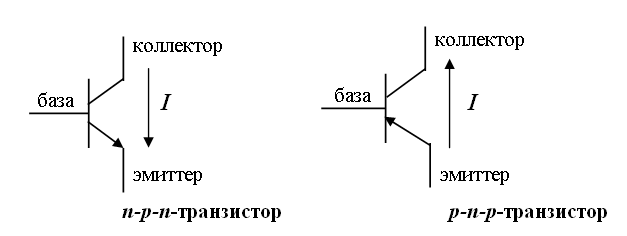

Рис. 3.2. Условное обозначение биполярного транзистора |
Биполярный транзистор состоит из трех областей чередующегося типа электропроводности (рисунок 3.1), которые образуют два p-n-перехода, расположенных в непосредственной близости один от другого. В зависимости от порядка расположения областей различают p-n-p и n-p-n-транзисторы. Условное обозначение транзистора показано на рисунке 3.2. В активном режиме работы транзистора (режиме усиления мощности) на эмиттерный переход подается прямое смещение, а на коллекторный переход – обратное.
В p-n-p-транзисторе
эмиттерный p-n-переход
при прямом смещении инжектирует дырки
из эмиттера в базовую
область транзистора. Как правило,
концентрация легирующей примеси в
эмиттере значительно больше, чем в базе,
в этом случае ток дырок Iэp,
инжектируемых в базу, практически равен
полному току эмиттера Iэ.
Эффективность эмиттера характеризуется
коэффициентом
инжекции
,
который должен быть близок к единице.
Часть дырок,
инжектированных эмиттером, будет
рекомбинировать в базе с электронами.
Если толщина базы w
много меньше диффузионной длины дырок
в базе Lp,
то большинство дырок дойдет до коллектора.
Коллекторный переход смещен в обратном
направлении, поэтому все дырки, дошедшие
до ОПЗ коллектора, будут захвачены
электрическим полем перехода и переброшены
в квазинейтральную область коллектора
– произойдет экстракция дырок коллектором.
Эффективность перемещения неосновных
носителей через базу характеризуется
коэффициентом
переноса
,
где
– ток дырок, достигающих границы ОПЗ
коллекторного перехода. Значение
в транзисторе с малым отношениемw/Lp
близко к единице.
При токе эмиттера
через коллекторный переход протекает
обратный ток, обусловленный приложенным
к нему обратным напряжением, как в
изолированномp-n-переходе,
,
где
– обратный ток насыщения коллекторного
перехода,
– напряжение, приложенное к коллектору.
Учитывая, что управляемая эмиттером
составляющая тока коллектора равна γ
Iэ,
полный ток коллектора:
, (3.1)
где
–коэффициент
передачи тока эмиттера
при нормальном
включении,
т.е., когда эмиттер инжектирует электроны,
а коллектор – собирает. (Возможен и
инверсный
режим, когда коллектор инжектирует
электроны, а эмиттер – собирает.)

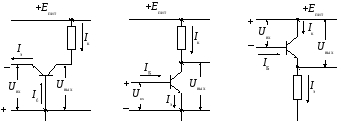

Транзистор может быть включен по схеме с общей базой ОБ (базовый вывод на земле, он является общим для входной и выходной цепей), с общим эмиттером и общим коллектором. Схемы включения транзистора показаны на рисунке 3.3.
ОБ ОЭ ОК |
Рис. 3.3. Схемы включения транзистора |
Зависимостью
при постоянномIэ
определяется семейство выходных
ВАХ (рисунок 3.4,а) транзистора с общей
базой. Семейство входных
ВАХ (рисунок 3.4,б) транзистора с ОБ
представляет собой зависимость
,
параметром семейства является
.
а) б) |

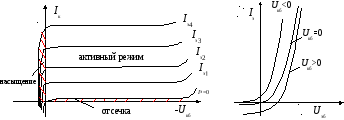

Рис. 3.4. Выходные и входные ВАХ p-n-p-транзистора с ОБ |
В зависимости от
соотношения полярности напряжений на
p-n-переходах
различают активный (усилительный) режим,
при котором эмиттер смещен прямо, а
коллектор – обратно; режим насыщения,
при котором коллекторный и эмиттерный
переходы смещены в прямом направлении
и инжектируют неосновные носители в
базу; режим отсечки,
при котором оба p-n-перехода
обратно смещены, ток коллектора очень
мал и равен
.
Физические процессы в биполярном транзисторе можно описать системой уравнений:
;
(3.2)
; (3.3)
(3.4)
где
– нормальный коэффициент передачи
тока,
– инверсный коэффициент передачи тока,
и
токи насыщения эмиттерного и коллекторногоp‑n‑переходов
Iэ0 = Sэ
(jэ
ps+
jэ
ns),
Iк0
= Sк
(jк
ps+
jк
ns).
Коэффициент передачи тока эмиттера является важнейшим параметром транзистора. В p-n-p-транзисторе:
(3.5)
(3.6)
где Nб, Nэ, Nк – концентрации легирующей примеси в базе, эмиттере, коллекторе, Sэ и Sк – площадь эмиттера и площадь коллектора.
Группа уравнений (3.2) - (3.4) и соответствующая электрическая модель (рисунок 3.10) называются моделью Эберса-Молла. Для более полного представления свойств транзистора модель дополнена омическими сопротивлениями квазиэлектронейтральных областей эмиттера, базы и коллектора.
|

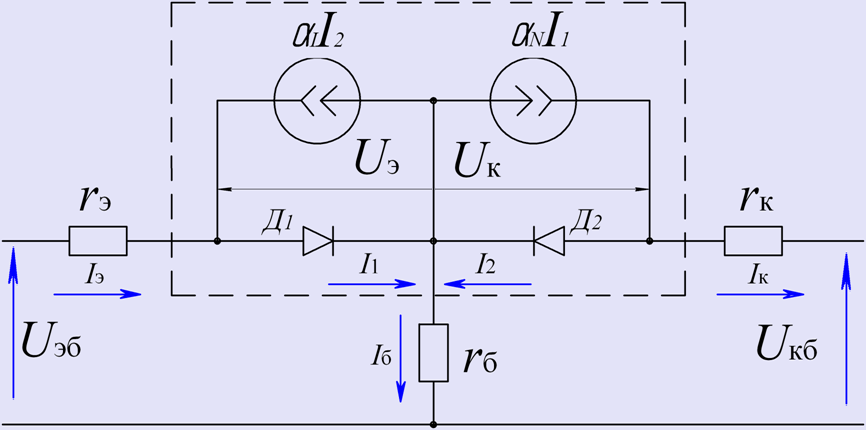

Рис. 3.5. Эквивалентная схема модели Эберса-Молла для p-n-p-транзистора |
В активном режиме
работы транзистора коллекторный переход
обратно смещен,
→ Iк0.
Это обратный ток p-n-перехода,
он очень мал, им можно пренебречь
(считаем, что ток I2
на рисунке 3.5 равен нулю). Тогда
это ток прямо смещенного эмиттерного
перехода (I1
на рисунке 3.10), а ток коллектора равен
(ток источника αN
∙I1).
При повышенном
обратном напряжении на ОПЗ коллектора
электроны могут вызвать ударную ионизацию
носителей заряда, произойдет лавинное
умножение носителей, все токи, пересекающие
переход, увеличатся в M
раз (M
– коэффициент лавинного умножения).
Лавинное умножение может приводить к
нестабильной работе транзистора, поэтому
при усилении электрических сигналов
такой режим не используют. Задают такое
,
чтоM
≈ 1.
Для транзистора с ОБ коэффициент усиления по току ΔIвых /ΔIвх = αN < 1, т.е. усиления тока не происходит. Однако транзистор с ОБ позволяет получить большое усиление по напряжению (ΔUвых /ΔUвх). Коэффициент усиления по мощности (ΔPвых /ΔPвх) транзистора с ОБ может быть заметно больше единицы. Выходное дифференциальное сопротивление транзистора в пологой области велико, входное дифференциальное сопротивление транзистора, определяемое по входной ВАХ прямосмещенного эмиттерного перехода, значительно меньше выходного.
При домашней подготовке необходимо ознакомиться с принципом работы биполярного транзистора.
