Лабораторная работа № 2 Проектирование систем контроля и управления доступом

Цель занятия: приобрести практические навыки в реализации теоретических основ проектирования систем контроля и управления доступом.

Принято деление СКУД на 4 класса, в зависимости от количества контролируемых объектов, объединяемых контроллеров и выполняемых ими функций:

Класс 1 - системы с ограниченными функциями;

Класс 2 - системы с расширенными функциями;

Класс 3 - многофункциональные системы;

Класс 4 - многоуровневые системы большой емкости.

В системы любого из классов могут быть введены специальные функции, которые определяются дополнительными требованиями заказчика

К СКУД 1-го класса (рис.1) относятся системы с ограниченными функциями малой емкости, работающие в автономном режиме (таблица 1). Они применяются на небольших объектах или в тех случаях, когда заказчику необходимо обеспечить контролируемый доступ сотрудников и посетителей, имеющих соответствующий идентификатор, и если не требуется объединение контролируемых объектов в единую систему для централизованного управле­ния и получения информации по всем пользователям. При этом не ставится задача контроля времени доступа и выхода из помещения, регистрации проходов, передачи данных на центральный компьютер. Примерами подобных систем являются замки со встроенными кодонаборными клавиатурами и считывателями пластиковых карт или других носителей элек­тронного ключа (системы разграничения доступа в жилые помещения).

Работа СКУД 1-го класса не контролируется. Обычно администратор (или лицо, ответст­венное за пропускной режим) имеет мастер-карту (мини-компьютер), с помощью которой он мо­жет вносить в список системы коды идентификаторов сотрудников и посетителей или исключать их из списка, а также считывать информацию из буфера системы

Рис.1. Оборудование СКУД 1-го класса помещения с одной дверью

Автономная система состоит из контроллера, считывателя и исполнительного элемента. В ряде случаев в таких системах для их удешевления считыватель и контроллер находятся в одном корпусе, однако с точки зрения безопасности такое решение ухудшает защиту от взломов и уменьшает функциональные возможности системы.

В качестве идентификаторов в СКУД 1-го класса, как правило, используются магнитные (реже бесконтактные) карточки, электронные ключи "Touch Memory". В зависимости от типа кон­троллера или замка количество лиц в списках может достигать от 60 до 2800 человек. Автономные системы снабжаются резервным питанием и имеют механический ключ для открывания замка в аварийных ситуациях. Система позволяет подключить, кроме того, электрозамки, кнопки вы­хода, герконы открывания двери, ИК-датчики, сирену.

СКУД 2-го класса (рис.2) также мало функциональные системы, но у них уже имеется возможность расширения и включения их или их составных частей в общую линию связи (сетевой режим). Данные системы имеют ряд дополнительных функций (таблица 1). Эти системы строятся на основе одного или нескольких последовательно соединенных контроллеров.

Особенностью таких систем является увеличение числа пользователей и количества обрабатываемой информации. Поэтому в таких системах обязательно использование компь­ютера. Его ПО позволяет программировать все контроллеры системы, собирать и анализировать информацию, составлять отчеты и сводки, более эффективно отслеживать ситуацию на объекте. Каждый контроллер в таких системах работает независимо от других. Такие системы легко расширяются. На объектах, оборудованных средствами и системами ОПС, СКУД 2-го класса применяются как самостоятельные системы и обычно рассматриваются только как средства усиления режима безопасности объекта.

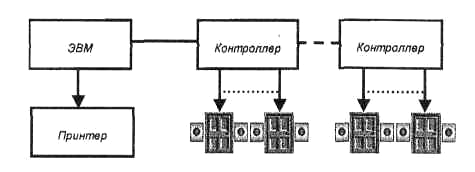

Рис. 2. Структура СКУД 2-го класса

СКУД 3-го класса. СКУД 3-го и 4-го классов обычно называются сетевыми, так как их контроллеры, объединенные в локальную сеть, работают в реальном времени и ведут непре­рывный диалог с периферийными устройствами, с ведущим контроллером или с управляю­щим компьютером, расположенным в пункте охраны. Системы этих классов - крупные и многоуровневые системы, рассчитанные на большое число пользователей (более 1500 человек).

СКУД 3-го класса применяются в случае, когда необходимо контролировать время прохода сотрудников и посетителей на объект и в помещения. При этом применяются более сложные электронные идентификаторы (Proxmity, Виганд-карточки, биометрический кон­троль или их сочетания). Время прохода на каждый день недели и для каждого владельца электронной карточки задается администратором системы. Системы 3-го класса обычно ин­тегрируются с системами ОПС и видеонаблюдения на релейном уровне.

Релейный уровень предполагает наличие дополнительного модуля в контроллере (или дополнительных входов/выходов в контроллере), к которому подключаются охранные или пожарные извещатели, релейные выходы для управления телекамерами и другими устрой­ствами. Подобная интеграция применяется, в основном, на малых объектах.

СКУД 4-го класса. Системы 4-го класса это многоуровневые системы большой емко­сти (рис.3). Системы большой емкости имеют отличительную особенность - раз­витое ПО, позволяющее реализовать большое разнообразие функциональных возможностей СКУД. Так как число пользователей исчисляется десятками и сотнями тысяч, создается общий банк данных. Контроллер, давая разрешение на проход, запрашивает головной компьютер. В случае разрушения сети система не прекращает работу, т.к. каждый контроллер может ра­ботать автономно и пользуется только базой данных, заложенной непосредственно в нем, без обмена информацией с соседями и компьютером.

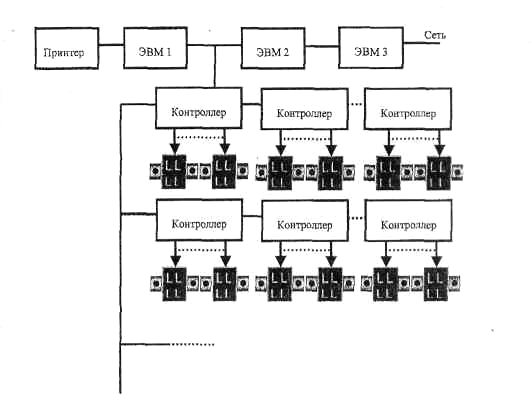

Рис. 3. СКУД 4-го класса
