Министерство образования и науки Российской Федерации

Омский государственный технический университет

Основы моделирования электронных схем

Методические указания к лабораторным работам

для студентов специальности 210302

Составители: Пшеничникова Вера Владимировна

Одинец Александр Ильич

Федорашко Любовь Илинична

Омск 2010

Применение программы схемотехнического моделирования

Electronics Workbench

Цель работы: изучить временное и частотное представление сигналов, а также овладеть навыками схемотехнического моделирования в процессе обучения радиотехническим специальностям

Общие сведения

ПрограммаElectronics Workbench (ЕWB) позволяет моделировать аналоговые, цифровые и цифроаналоговые схемы большой степени сложности. Имеющиеся в программе библиотеки включают в себя большой набор широко распространенных электронных компонентов. Есть возможность подключения и создания новых библиотек компонентов.

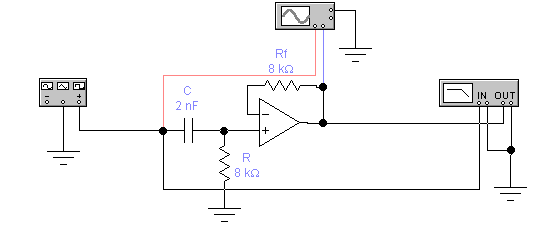

Широкий набор приборов позволяет производить измерения различных величин, задавать входные воздействия, строить графики. Все приборы (амперметр, вольтметр, осциллограф, мультиметр, Боде-плоттер (графопостроитель частотных характеристик схем), функциональный генератор, генератор слов, логический анализатор и логический преобразователь) изображаются в виде, максимально приближенном к реальному.

Структура рабочего окна и его свойства

После запуска программы на экран монитора выводится рабочее окно программы, которое содержит строку меню (File,Edit,Circuit,Analysis,Window,Help).

1. Меню File

Меню File предназначено для загрузки и записи файлов, а также для импорта или экспорта файлов в форматах других систем моделирования и программ разработки печатных плат.

Команды New (Ctrl+N), Open… (Ctrl+O), Save (Ctrl+S), Save As… - типичные для Windows команды работы с файлами.

КомандаRevent to Saved…- стирание всех изменений, внесенных в текущем сеансе редактирования, и восстановление схемы в первоначальном виде.

Команда Import…- прием данных из программы разработки печатных платEWBLayout.

Команда Export…- передача данных в программуEWBLayout.

Команда Print…(Ctrl+P) – выбор данных изподменю, для вывода на принтер,содержащего следующие опции(включающегося только при наличии элементов на рабочем поле):

Schematic– схемы, с возможностью изменения масштаба в пределах от 20 до 500%;

Description– описания к схеме;

Partlist– перечня выводимых на принтер документов;

Modellist– списка имеющихся в схеме компонентов;

Subcircuits- подсхем (частей схемы, являющихся законченными функциональными узлами и обозначаемых прямоугольниками с названиями внутри);

Instruments– списка приборов.

Команда Print Setup…- настройка принтера;

Команда Exit(Alt+F4) – выход из программы;

Команда Install…- установка дополнительных программ с гибких дисков;

Команда Export to PCB – составление списков соединений схемы в форматеOrCADи других программ разработки печатных плат;

Команда Import from SPISE – импорт текстовых файлов описания схемы и задания на моделирование в форматеSPICE(с расширением .cir) и автоматического построения схемы по ее текстовому описанию.

Команда Export to SPICE- составление текстового описания схемы и задания на моделирование в форматеSPICE.
