Наименование

Обозначение графическое

стандарт

1

2

3

4

1. Преобразователи: термопара

BK

ГОСТ 2.729 – 68

(см. изм. в переизд. март 1983г.)

2.Конденсатор: постоянной емкости

C

ГОСТ 2.728 - 74

Электролитический (а-полярный,

б-неполярный)

C

ГОСТ 2.728 – 74

3.Схема интегральная: аналоговая

D

DA

ГОСТ 2.759 – 82

ГОСТ 2.743 – 82

цифровая, логический элемент

DD

ГОСТ 2.759 – 82

ГОСТ 2.743 – 82

4.Разрядник, предохранитель, устройство защитное: предохранитель плавкий (общее назначение)

F

FU

ГОСТ 2.727 – 68

ГОСТ 2.747 – 68

5.Устройства индикационные и сигнальные: лампа накаливания - осветительная и сигнальная (общее назначение)

ГОСТ 2.732 – 68

ГОСТ 2.741 – 68

ГОСТ 2.747 – 68

6.Реле, контакторы, пускатели:

обмотка реле, контактора, магнитного пускателя

реле электрическое с замыкающим, размыкающим и переключающими контактами

К

КА

КА

ГОСТ 2.755 – 74

ГОСТ 2.756 – 76

7.Катушки индуктивности, дроссели: обмотка катушки, дросселя,

катушка с отводами (число полуокружностей в изображении не устанавливается) дроссель с ферромагнитным сердечником

L

ГОСТ 2.723 – 68

8. Машина электрическая (общее обозначение)

М

ГОСТ 2.722 – 68

9.Резистор

а – постоянный

б - переменный

R

ГОСТ 2.728 – 74

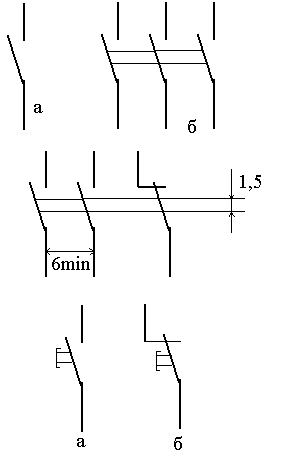

10. Выключатель:

а-однополюсный

б-многополюсный, например 3-х полюсный

11.Выключатель 3-х полюсный с 2-мя замыкающими и одним размыкающим контактами

12. Выключатель кнопочный :

а-с замыкающим

б-с размыкающим контактами

SA

SA

SB

ГОСТ 2.755 – 74

13.Переключатель однополюсный

14 Переключатель однополосный многопозиционный (например 6)

(общее обозначение)

SA

SA

ГОСТ 2.755 – 74

15. Трансформатор, автотрансформатор

16.Трансформатор без сердечника:

а-с постоянной

б-с переменной связью

Т

ТА

ГОСТ 2.723-68

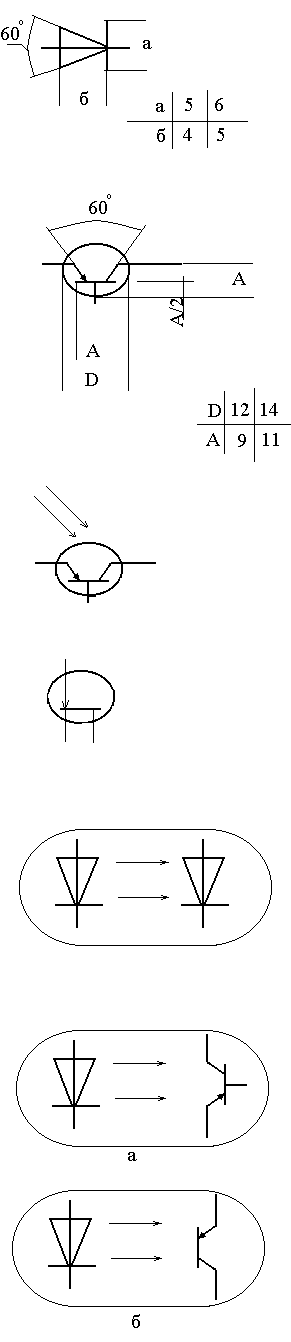

17. Диод полупроводниковый

18 Транзистор (типа

p-n-p)

19. Фототранзистор

типа p-n-p

20. Полевой транзистор( с каналом N-типа), окружность обязательна

21.Оптотрон (диодный)

22.Прибор оптоэлектронный с фототранзистором:

а-с выводом от базы

б-без вывода от базы

VD

VT

VT

VT

VD

VT

ГОСТ 2.731 – 81

ГОСТ 2.730 – 73
