5 Экспериментальные результаты

С целью экспериментальной проверки возможностей создания устройств СВЧ диапазона на основе жидкокристаллических полимеров были изготовлены макетные образцы некоторых из полосовых фильтров и ФНЧ.

Фильтры были выполнены на основе комбинированных многослойных плат, содержащих четыре слоя жидкокристаллического диэлектрика Ultralam и одного слоя FR-4-0,2 мм, 35/35 (рисунок 5.1). Габаритные размеры устройств зависели от частоты и конструкции фильтра составили от 6,4х6,2х0,85 до 40х20х0,85мм.

Рисунок 5.1 – Стек комбинированной многослойной платы

Экспериментальные характеристики изготовленных макетов фильтров изображены на рисунках 5.2 (а-д). Как следует из этих рисунков, экспериментальные результаты в достаточно большой степени хорошо согласуются с расчетными. Некоторое отличие обусловлено метрологическими погрешностями и потерями в проводниках, которые не учитывались при моделировании.

а

б

в

г

д

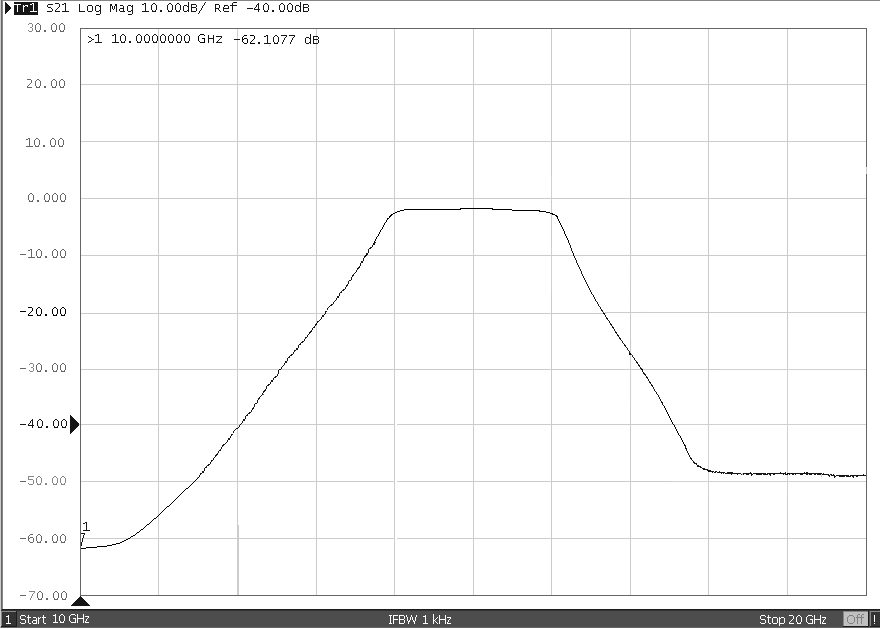

Рисунок 5.2 - Экспериментальные АЧХ для фильтров: а) ФНЧ с частотой среза 2,5 ГГц, б) ФНЧ с частотой среза 9ГГц, в) полосового фильтра на 2,5 ГГц, г) полосового фильтра на 8 ГГц, д) полосового фильтра на 15 ГГц

Заключение

Результаты выполнения I этапа НИР «Исследования по обоснованию путей создания технологии формирования элементов микрополосковых сверхвысокочастотных устройств на основе жидкокристаллического полимера», шифр «Полимерика» рассмотрены и одобрены на научно-техническом совете предприятия.

В результате проведения настоящей работы рассмотрен достаточно широкий круг вопросов, связанных с созданием радиоэлектронных устройств СВЧ диапазона на основе многослойных плат из жидкокристаллического полимера.

В результате проведения 1 этапа НИР «Полимерика»:

- проведено исследование по оценке параметров LCP полимеров в качестве материала СВЧ плат;

- проведено обоснование путей создания технологий формирования элементов СВЧ на основе жидкокристаллического полимера LCP;

- исследованы возможности реализации СВЧ устройств на основе жидкокристаллического полимера LCP;

- рассмотрены основные параметры и схемотехнические решения СВЧ устройств на основе сосредоточенных и распределенных элементов;

- рассмотрены параметры материалов печатных плат СВЧ диапазона и проведен их сравнительный анализ;

- исследованы методы изготовления плат СВЧ устройств на основе жидкокристаллического полимера LCP;

- разработана эскизная конструкторская документация на макеты плат на основе жидкокристаллического полимера LCP «Ultralam 3850»;

- изготовлены 2 комплекта макетных плат по технологической схеме рекомендуемой производителем материала;

- проведены лабораторные испытания макетов на соответствие ТЗ на НИР «Полимерика» и разработанной эскизной конструкторской документации в соответствии с программой лабораторных испытаний;

- проведены патентные исследования в соответствии с ГОСТ Р 15.011-96, результаты которых изложены в отчете о патентных исследованиях;

- составлены справки о соответствии параметров устройств требованиям ТЗ;

- оформлен отчет о НИР (промежуточный) по 1 этапу НИР «Полимерика».

Результаты, полученные на 1 этапе НИР «Полимерика», свидетельствуют о правильности выбранного направления исследования, выбранных материалов и технологии изготовления СВЧ плат. Изготовленные макеты по электрическим параметрам соответствуют заданным в ТЗ.

Вся выполненная работа на 1 этапе НИР «Полимерика» соответствует требованиям ТЗ и календарного плана в полном объеме и в установленные сроки.
