Основные параметры и характеристики

К основным параметрам и характеристикам полупроводниковых терморезисторов относятся следующие.

Номинальное сопротивление – сопротивление терморезистора при оп­ределенной температуре окружающей среды (обычно это 20 ºС). Промежуточные сопротивления терморезисторов соответствуют ГОСТ 2825–63.

Для каждого терморезистора указывается допустимое отклонение от номинального сопротивления в процентах.

Основной характеристикой терморезистора является температурная зависимость сопротивления. Она практически определяет остальные характеристики терморезистора. Сопротивление терморезистора с отрицательным ТКС в рабочем интервале температур изменяется по экспоненциальному закону

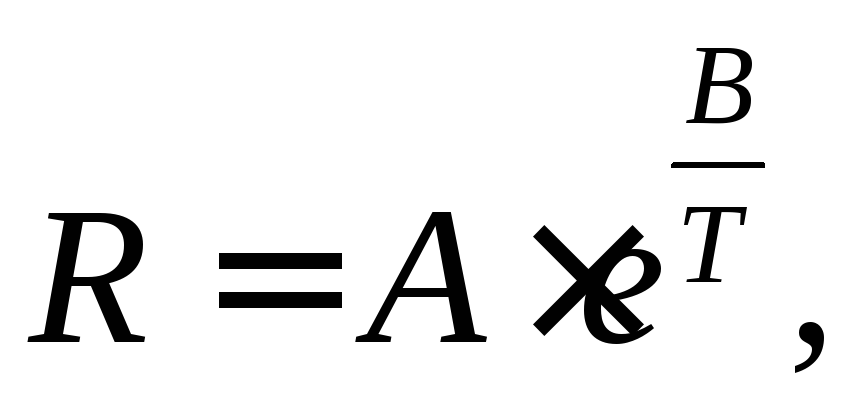

(2.1)

где A – постоянная, определяемая физическими свойствами материала и пропорциональная удельному сопротивлению; В – постоянная, определяемая энергией активации электрона, т. е. энергия, которую необходимо затратить, для того чтобы перевести электрон полупроводникового материала в энергетическое состояние проводимости; Т – температура, К.

Расчет сопротивления терморезистора при различной температуре окружающей среды может быть произведен по формуле

(2.2)

где R_To – сопротивление при Т_о = 293 К; Т – температура, при которой определяют сопротивление, К.

Следовательно, постоянная В может быть найдена в соответствии с выражением (2.2) и по экспериментальным данным измерения сопротивления терморезистора при температурах Тo и Т как

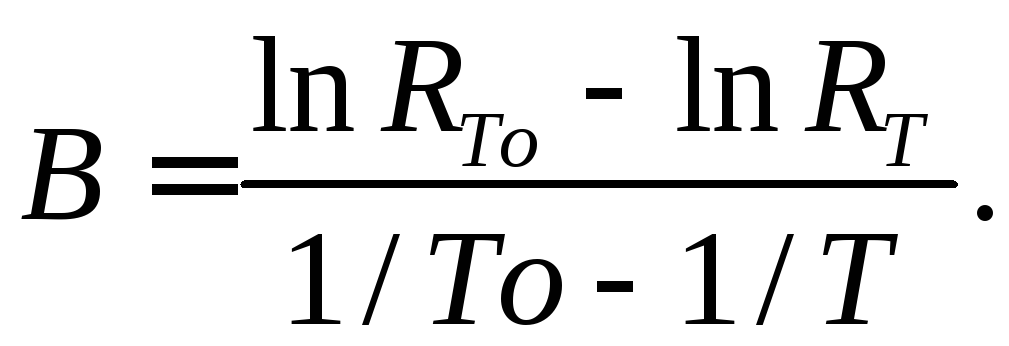

(2.3)

Температурный коэффициент сопротивления характеризует чувствительность, т. е. изменение сопротивления терморезистора под действием температуры, и выражается в следующем виде:

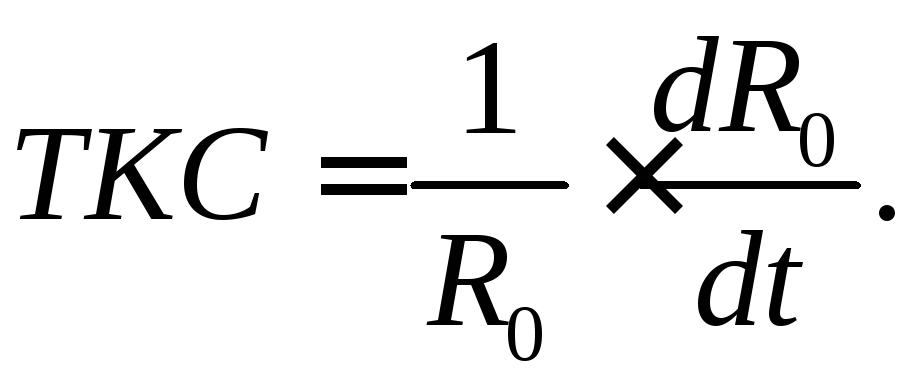

(2.4)

Значение ТКС в соответствии с (2.1) и (2.4) можно найти как

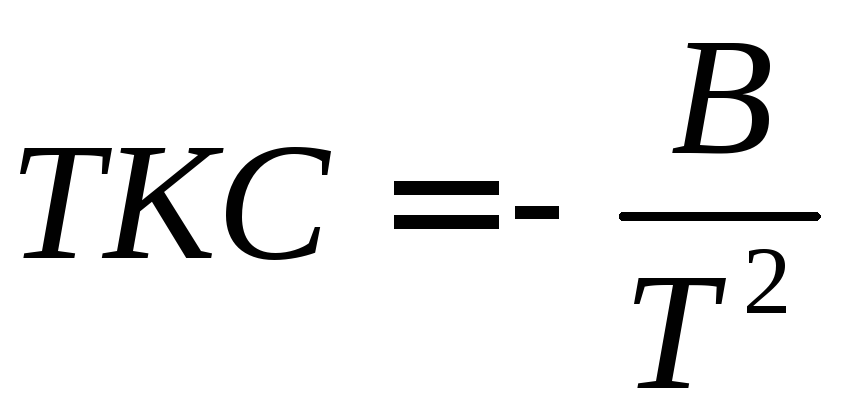

. (2.5)

Из выражения (2.5) видно, что при повышении температуры абсолютная величина ТКС будет уменьшаться. Следует отметить, что для терморезисторов с положительным ТКС характерно его резкое увеличение в узком интервале температур.

Статические вольтамперные характеристики терморезисторов определяют зависимость тока, протекающего через элемент, от приложенного к нему напряжения при тепловом равновесии между терморезистором и окружающей средой. При протекании через терморезистор тока в нем выделяется тепло, температура элемента превышает температуру окружающей среды, т. е. происходит самонагрев, и, следовательно, сопротивление терморезистора определяется суммарной температурой: температурой среды и температурой саморазогрева.

На рис. 2.1 показан характер зависимости тока, проходящего через терморезистор, от напряжения на нем.

Рис. 2.1. Вольтамперная характеристика термистора

Физически вид вольтамперной характеристики определяется зависи­мостью между сопротивлением терморезистора RТ и рассеиваемой им мощностью РТ. Действительно, в соответствии с выражением (2.1) величина сопротивления определяется только его температурой. Мощность, рассеиваемая терморезистором в среду с неизменным состоянием, также определяется температурой. Следовательно, каждой величине рассеиваемой мощности будет соответствовать определенное сопротивление терморезистора. Соответствие зависимости вольт-амперной характеристике, приведенной на рис. 2.1, определяется выражениями:

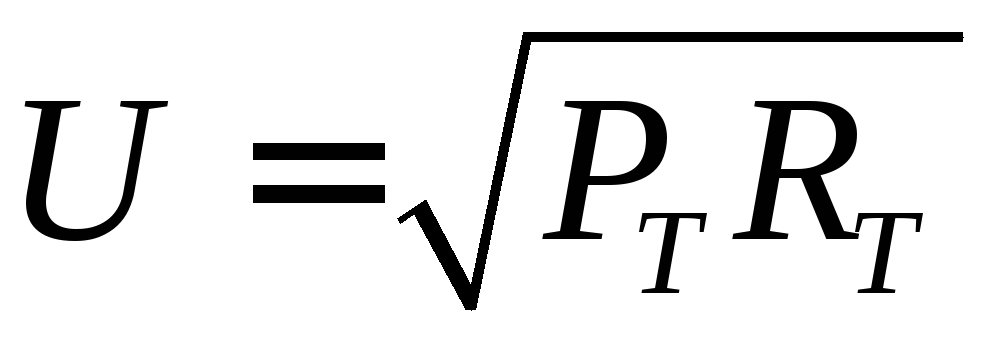

; (2.6)

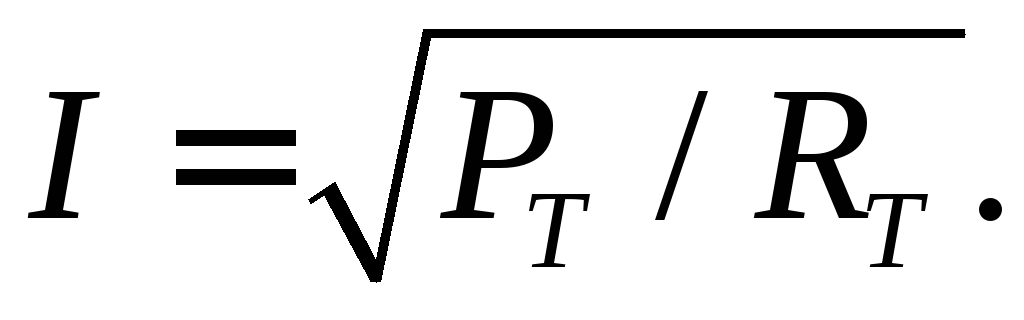

(2.7)

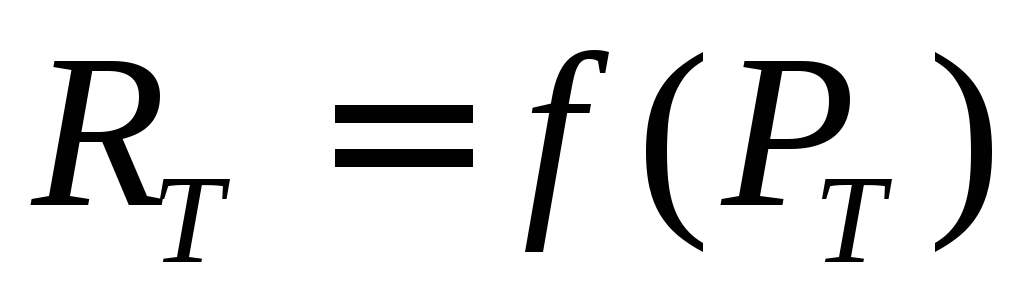

И, наоборот, по статической вольт-амперной характеристике можно построить по выражениям:

; (2.8)

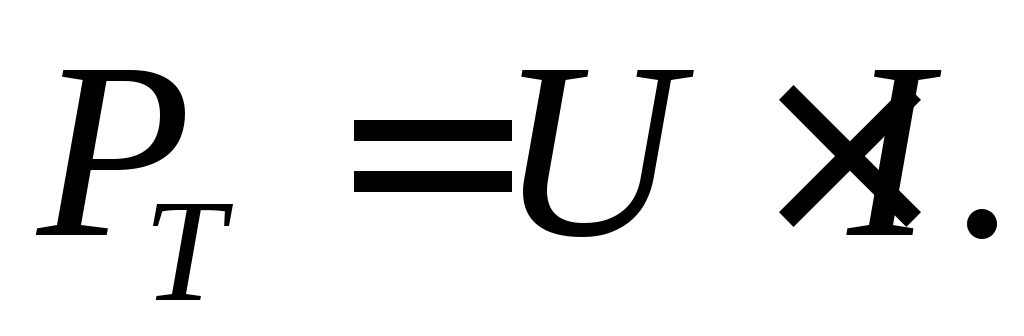

(2.9)

Как видно из рис. 2.1, при возрастании тока напряжение, согласно закону Ома, вначале возрастает, но с увеличением самоподогрева сопротивление падает и напряжение также начинает уменьшаться. Очевидно, что максимум напряжения U_max зависит от окружающей температуры и условий охлаждения. Для практических целей напряжение на терморезисторе не должно быть больше, чем U_max. Это важнейшая характеристика для изучения и расчетов колебательных процессов в цепях с терморезисторами.

Статическое сопротивление терморезистора R определяется отношением напряжения U на терморезисторе к протекающему через него току I в установившемся режиме

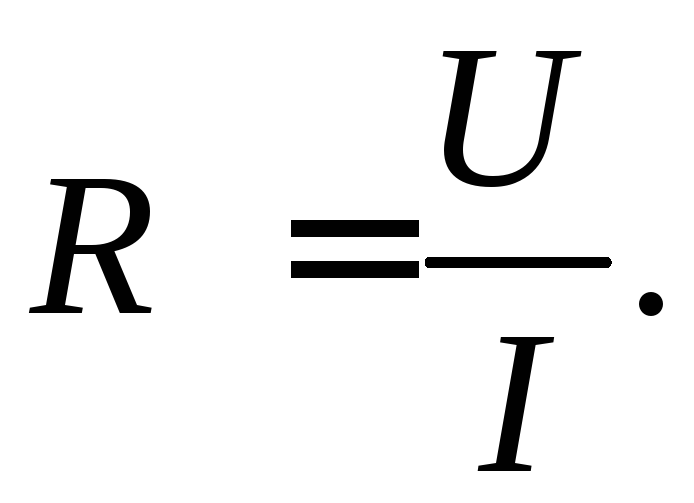

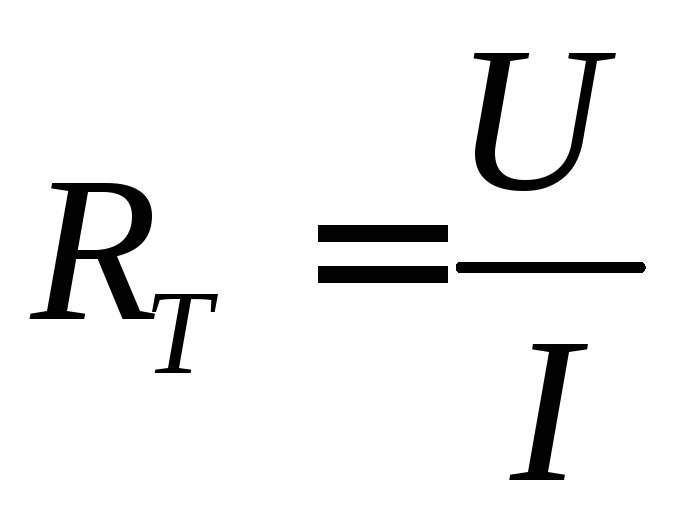

(2.10)

Дифференциальное сопротивление RД терморезистора равно пределу отношения приращения напряжения на нем к приращению тока, когда приращение тока стремится к нулю. Экспериментально дифференциальное сопротивление может быть найдено как тангенс угла, образованного касательной в рассматриваемой точке вольт-амперной характеристики и осью токов.

Максимальная мощность рассеяния РТ – мощность, при которой терморезисторы, находящиеся при температуре 20 ± 1 ºС, разогреваются при протекании тока до максимальной рабочей температуры.

Максимальная рабочая температура Т_m – температура, при которой характеристики терморезистора остаются стабильными в течение указанного изготовителем срока службы. При более высоких температурах могут произойти необратимые изменения, из-за которых терморезистор выходит из строя. Максимальная рабочая температура определяется не только свойствами материала терморезистивного элемента, но и конструктивными особенностями терморезистора. Часто допустимая рабочая температура ограничивается температурой размягчения припоя, используемого для соединения терморезистивного элемента с выводами.

Коэффициент рассеяния Н (Вт/ºС) численно равен мощности, рассеиваемой на терморезисторе при разности температур образца и окружающей среды в 1 ºС.

Коэффициент энергетической чувствительности G численно равен мощности, которую необходимо подвести к термистору для уменьшения его сопротивления на 1 %. Значение коэффициента энергетической чувствительности определяется режимом работы терморезистора.

Коэффициенты энергетической чувствительности и рассеяния, зависящие от свойств полупроводникового материала и характера теплообмена термистора с окружающей средой, связаны следующим соотношением:

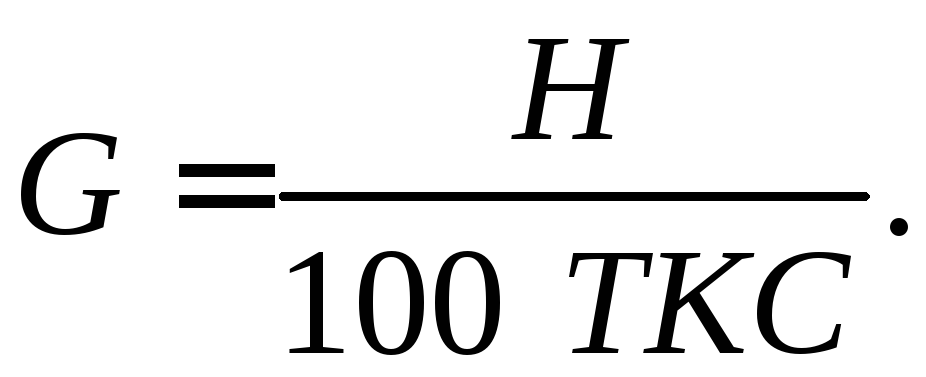

(2.11)

Постоянная времени τ терморезистора – время, в течение которого температура термистора повышается до 63 ºС при перенесении его из воздушной среды с температурой 0 ºС в воздушную среду с температурой 100 ºС. Постоянная τ характеризует тепловую инерционность терморезистора, т. е. время, в течение которого температура рабочего тела термистора изменяется в е раз.

Стабильность является одной из основных характеристик, определяющих качество выполнения терморезистора, совершенство технологии его изготовления, и характеризует неизменность всех параметров элемента во времени.
