Метод треугольников
•Применяется при подсчете запасов пологих
пластовых залежей, разведанных вертикальными выработками. Для подсчета
запасов залежь преобразуется в серию сомкнутых трехгранных призм.
•На плане в пределах внутреннего контура
ближайшие выработки соединяются прямыми
– получается сеть треугольников, в вершинах которых находятся выработки.
•В межконтурной полосе (между внутренним и
внешним контурами) треугольники строят следующим образом. Из середин отрезков,
соединяющих выработки на внутреннем контуре, восстанавливаются перпендикуляры до пересечения с внешним контуром.
Полученные точки соединяют с выработками на внутреннем контуре, что приводит к образованию сети треугольников в межконтурном пространстве.
•Каждый треугольник (трехгранная призма)
представляет собой подсчетный блок. Для них определяются площади, средняя мощность, средневзвешенные содержания, объемная масса. По этим данным ведется подсчет запасов по каждому блоку.
•Результаты подсчета запасов суммируются с учетом категорий запасов.
а

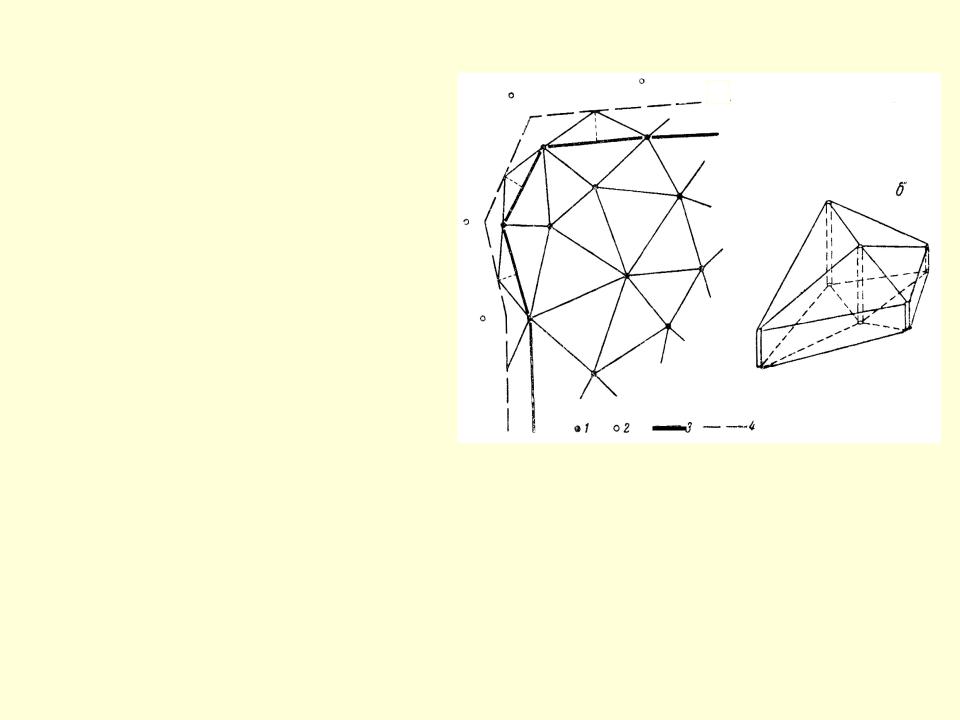

Подсчет запасов методом треугольников
Смирнов и др., 1960
а – фрагмент подсчетного плана; б – перспективное изображение фрагмента тела полезного
ископаемого, трансформированного в сомкнутую группу косоусеченных трехгранных призм
1 – скважины, пересекшие залежь; 2 – скважины, показавшие отсутствие полезного ископаемого;
3 – внутренний контур; 4 – внешний контур
Метод четырехугольников
•Достаточно редко применяемый метод.
•Может применяться при разведке полого залегающих залежей, разведанных вертикальными выработками, размещенными по правильной четырехугольной сетке.
•Метод аналогичен методу треугольников, но разбивка площади проекции рудного тела на плане производится на четырехугольники путем соединения выработок прямыми линиями.
•При подсчете запасов залежь преобразуется сомкнутые четырехгранные призмы.
6.5. КЛАССИФИКАЦИЯ ЗАПАСОВ ТВЕРДЫХ ПОЛЕЗНЫХ ИСКОПАЕМЫХ
Группы запасов по их экономическому значению
По экономическому значению запасы полезных ископаемых, подлежащих раздельному государственному подсчету и учету, подразделяются на две основные группы:
-балансовые (экономические);
-забалансовые (потенциально экономические).
К балансовым (экономическим) запасам относятся запасы, разработка которых на момент оценки согласно технико-экономическим расчетам экономически эффективна в условиях конкурентного рынка при использовании техники, технологии добычи и переработки минерального сырья, обеспечивающих соблюдение требований по рациональному использованию недр и охране окружающей среды.
К забалансовым (потенциально экономическим) относятся:
1) запасы, разработка которых на момент оценки согласно технико-экономическим расчетам экономически не эффективна (убыточна) в условиях конкурентного рынка из-за низких технико-экономических показателей, но освоение которых становится экономически возможным при изменении цен на полезные ископаемые, появлении оптимальных рынков сбыта или новых технологий;
2) запасы, отвечающие требованиям, предъявляемым к балансовым запасам, но использование, которых на момент оценки невозможно в связи с расположением в пределах водоохранных зон, населенных пунктов, сооружений, сельскохозяйственных объектов, заповедников, памятников природы, истории и культуры.
Забалансовые запасы подсчитываются и учитываются в случае, если технико- экономическими расчетами установлена возможность их последующего извлечения или целесообразность попутного извлечения, складирования и сохранения для использования в будущем.
Оценка балансовой принадлежности запасов полезных ископаемых производится на основании технико-экономических обоснований, подтвержденных государственной экспертизой. В рамках оценки должны быть предусмотрены наиболее эффективные способы разработки месторождений и предложены параметры кондиций, обеспечивающие максимально полное и комплексное использование запасов с учетом требований законодательства Российской Федерации.
Категории запасов по степени геологической
изученности
Запасы полезных ископаемых по степени геологической изученности подразделяются на категории: A, B, C1, C2.
Запасы категории A выделяются на участках детализации разведываемых и разрабатываемых месторождений 1-й группы сложности геологического строения и должны удовлетворять следующим основным требованиям:
1)установлены размеры, форма и условия залегания тел полезного ископаемого, изучены характер и закономерности изменчивости их морфологии и внутреннего строения, выделены и оконтурены безрудные и некондиционные участки внутри тел полезного ископаемого, при наличии разрывных нарушений установлены их положение и амплитуда смещения;
2)определены природные разновидности, выделены и оконтурены промышленные (технологические) типы и сорта полезного ископаемого, установлены их состав и свойства; качество выделенных промышленных (технологических) типов и сортов полезного ископаемого охарактеризовано по всем предусмотренным промышленностью параметрам;
3)изучены распределение и формы нахождения ценных и вредных компонентов в минералах и продуктах переработки полезного ископаемого;
4)контуры запасов определены в соответствии с требованиями кондиций по скважинам и горным выработкам по результатам их опробования.
Запасы категории B выделяются на участках детализации разведываемых и разрабатываемых месторождений 1-й и 2-й групп сложности геологического строения и должны удовлетворять следующим основным требованиям:
1)установлены размеры, основные особенности и изменчивость формы и внутреннего строения, условия залегания тел полезного ископаемого, пространственное размещение внутренних безрудных и некондиционных участков; при наличии крупных разрывных нарушений установлены их положение и амплитуды смещения, охарактеризована возможная степень развития малоамплитудных нарушений;
2)определены природные разновидности, выделены и при возможности оконтурены промышленные (технологические) типы полезного ископаемого; при невозможности оконтуривания установлены закономерности пространственного распределения и количественного соотношения промышленных
(технологических) типов и сортов полезного ископаемого; качество выделенных промышленных (технологических) типов и сортов полезного ископаемого охарактеризовано по всем предусмотренным кондициями параметрам;
3)определены минеральные формы нахождения полезных и вредных компонентов;
4)контур запасов определен в соответствии с требованиями кондиций по результатам опробования скважин и горных выработок.
Запасы категории C1 составляют основную часть запасов разведываемых и разрабатываемых
месторождений 1-й, 2-й и 3-й групп сложности; могут выделяться на участках детализации месторождений 4-й группы сложности и должны удовлетворять следующим основным требованиям:
1)выяснены размеры и характерные формы тел полезного ископаемого, основные особенности условий их залегания и внутреннего строения, оценены изменчивость и возможная прерывистость тел полезного ископаемого, а для пластовых месторождений и месторождений строительного и облицовочного камня также наличие площадей развития малоамплитудных тектонических нарушений;
2)определены природные разновидности и промышленные (технологические) типы полезного ископаемого, установлены общие закономерности их пространственного распространения и количественные соотношения промышленных (технологических) типов и сортов полезного ископаемого, минеральные формы нахождения полезных и вредных компонентов; качество выделенных промышленных (технологических) типов и сортов охарактеризовано по всем предусмотренным кондициями параметрам;
3)контур запасов полезного ископаемого определен в соответствии с требованиями кондиций по результатам опробования скважин и горных выработок, с учетом данных геофизических и геохимических
исследований.
Запасы категории C2 выделяются при разведке месторождений всех групп сложности, а на
месторождениях 4-й группы сложности геологического строения составляют основную часть запасов, вовлекаемых в разработку, и должны удовлетворять следующим требованиям:
1)размеры, форма, внутреннее строение тел полезного ископаемого и условия их залегания оценены по геологическим, геофизическим и геохимическим данным и подтверждены вскрытием полезного ископаемого ограниченным количеством скважин и горных выработок;
2)контур запасов полезного ископаемого определен в соответствии с требованиями кондиций на основании опробования ограниченного количества скважин, горных выработок, естественных обнажений или по их совокупности, с учетом данных геофизических и геохимических исследований и геологических построений.

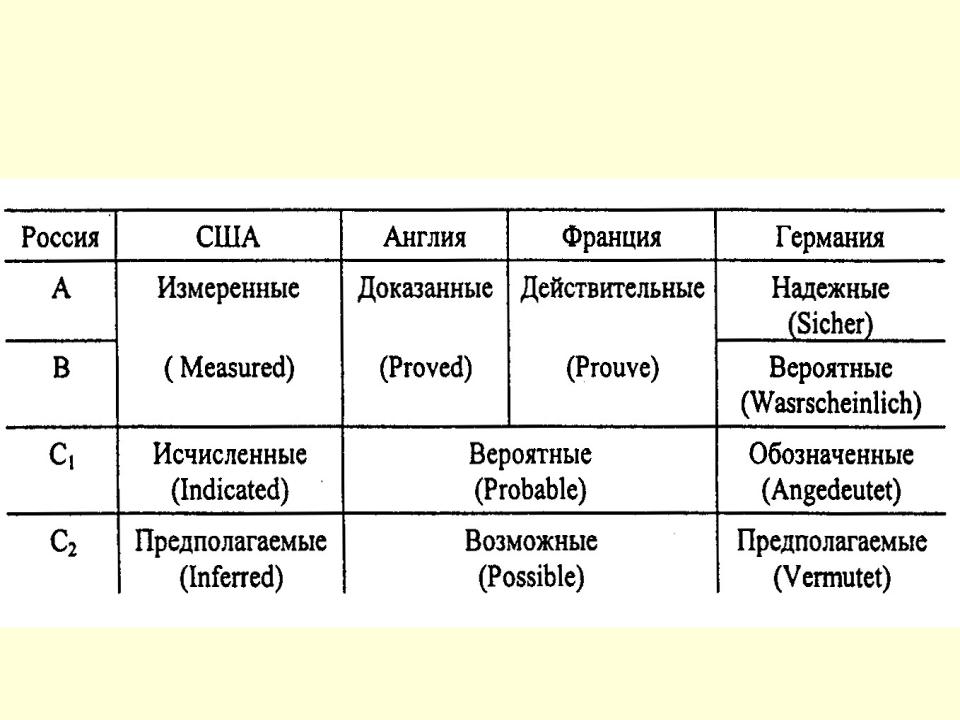

Сопоставление классификаций запасов, применяемых в разных странах
Группы месторождений по степени изученности
Месторождения полезных ископаемых по степени их изученности подразделяются на разведанные и оцененные.
К разведанным относятся месторождения (участки недр), запасы которых, их качество,
технологические свойства, гидрогеологические и горнотехнические условия разработки изучены по скважинам и горным выработкам с полнотой, достаточной для технико-экономического обоснования их вовлечения в промышленное освоение в установленном порядке.
Разведанные месторождения по степени изученности должны удовлетворять следующим требованиям:
1)обеспечивается возможность квалификации запасов по категориям, соответствующим группе сложности геологического строения;
2)вещественный состав и технологические свойства промышленных типов и сортов полезного ископаемого изучены с детальностью, обеспечивающей получение исходных данных, достаточных для проектирования технологии их переработки с комплексным извлечением полезных компонентов, и определения направления использования отходов производства или оптимального варианта их складирования или захоронения;
3)запасы других совместно залегающих полезных ископаемых, включая породы вскрыши и подземные воды, отнесенные к балансовым, изучены и оценены в степени, достаточной для определения их количества и возможных направлений использования;
4)гидрогеологические, инженерно-геологические, геокриологические, горно-геологические и др. условия изучены с детальностью, обеспечивающей составление проекта разработки месторождения;
5)достоверность данных о геологическом строении, условиях залегания и морфологии тел полезного ископаемого, качестве и количестве запасов подтверждены на представительных для всего месторождения участках детализации;
6)параметры кондиций установлены на основании ТЭО, позволяющем определить масштабы и промышленную значимость месторождения;
7)рассмотрено влияние разработки месторождения на окружающую среду и даны рекомендации по предотвращению или снижению прогнозируемого уровня отрицательных экологических
последствий.
К оцененным относятся месторождения, запасы которых, их качество, технологические
свойства, гидрогеологические и горнотехнические условия разработки изучены в
степени, позволяющей обосновать целесообразность дальнейшей разведки и разработки.
Оцененные месторождения по степени изученности должны удовлетворять следующим требованиям:
1)обеспечивается возможность квалификации всех или большей части запасов по категории C2;
2)вещественный состав и технологические свойства полезного ископаемого оценены с полнотой, необходимой для выбора принципиальной технологической схемы
переработки, обеспечивающей рациональное и комплексное использование полезного ископаемого;
3)гидрогеологические, инженерно-геологические, геокриологические, горно-геологические и другие природные условия изучены с полнотой, позволяющей предварительно охарактеризовать их основные показатели;
4)достоверность данных о геологическом строении, залегании и морфологии тел полезного ископаемого подтверждены на участках детализации;
5)параметры кондиций установлены на основании укрупненных технико-экономических расчетов или приняты по аналогии с месторождениями, находящимися в сходных географических и горно-геологических условиях;
6)рассмотрено и оценено возможное влияние отработки месторождения на окружающую среду.
6.6. Экономическая эффективность ГРР
Оценивается с помощью двух характеристик: 1.Фактическая стоимость разведки (Фр):
Фр=Зобщ/Р, где Зобщ – общие затраты на проведение ГРР, руб.; Р – запасы руды (компонента).
В расчет принимаются балансовые запасы категорий А, В, С1. Фр – это стоимость 1 т запасов.
2. Стоимостная отдача затрат (СОЗ):
СОЗ=П·И·Ц·Зп/З,
где П – прирост запасов по сумме категорий А+В+С1; И – коэффициент извлечения при добыче и переработке; Ц – рыночная цена единицы товарной продукции; Зп – стоимость попутной продукции; З – затраты на ГРР за расчетный период.
СОЗ – иначе это ценность извлекаемых запасов на 1 руб. затрат.
По данным Минприроды ГРР на 1 руб. затрат дают прибыль в 416 руб.
•Экспертиза и утверждение ТЭО кондиций и отчетов с подсчетом запасов в ТКЗ и ГКЗ.
•Кадастр месторождений и проявлений (паспорта).
•Сдача материалов в территориальный фонд геологической информации и Федеральный фонд геологической информации (Росгеолфонд).
•Формы статистической отчетности 5-гр – Сведения о состоянии и изменении запасов твердых полезных ископаемых и 70-тп – Сведения об извлечении полезных ископаемых при добыче.
•Государственный баланс запасов.
•При изучении данного вопроса обязательно изучить соответствующие нормативные документы. Они скомпонованы в отдельной папке «Нормативные документы студентам».
