а б в г д е I II Рис. 2.62 Шлицевые
соединения а – прямобочное;
б - эвольвентное; в – треугольное;
с центрированием: г
– по наружному диаметру;
д – внутреннему
диаметру; е – по боковой поверхности
зубьев;
виды исполнения
зубьев: I - при центрировании по
внутреннему диаметру; II - при центрировании
по наружному диаметру и боковой
поверхности зубьев

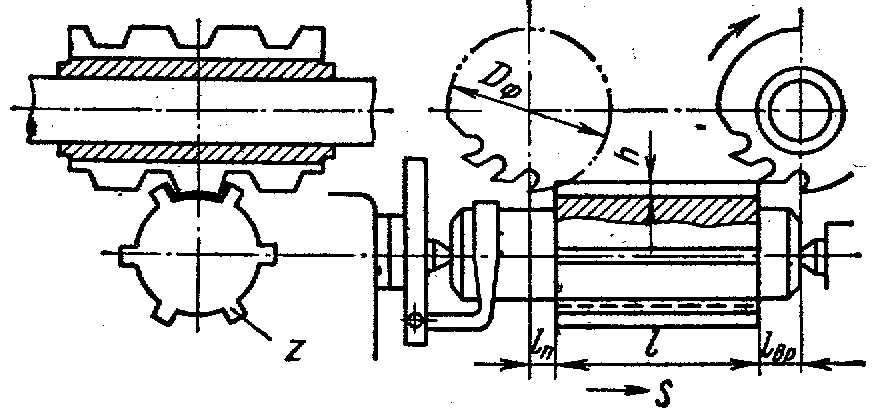

а б в г Рис. 2.63 Способы
фрезерования шлицев а – одной
дисковой фрезой; б - червячной фрезой;
в – двумя дисковыми фрезами; г – дисковой
фрезой с усиками
Рис. 2.64 Способы
шлифования шлицев а – фасонным
кругом; б - раздельно двумя кругами; в
- одновременно тремя кругами а б в
