Лекция 6. Диаграммы состояния металлических систем
•Это графическое изображение состояния сплава в зависимости от его концентрации и температуры.
•Диаграмма показывает равновесные (устойчивые состояния) сплава
жидкая фаза
Ж + α
Твердый раствор
•Температуры, соответствующие фазовым превращениям, называются критическими точками
•Температуры кристаллизации – точки ликвидуса
•Температуры конца кристаллизации – точки солидуса
Правило фаз (закон Гиббса) С=К-Ф+1
С - число степеней свободы (вариантность) - число факторов, которые можно менять, не изменяя фазового состава сплава
К- число компонентов
Ф- число фаз, находящихся в равновесии 1 – возможность изменения температуры
Если С=0, внешние факторы менять нельзя без изменения числа фаз в системе
Если С=1, возможно изменение одного фактора без изменения числа фаз в системе
Виды диаграмм состояния сплавов
1.Отсутствие растворимости (механические смеси чистых компонентов)
2.Полная растворимость (неограниченные твердые растворы)
3.Ограниченные растворы в твердом состоянии
•с образованием эвтектики
•с образованием перитектики 4. Химические соединения

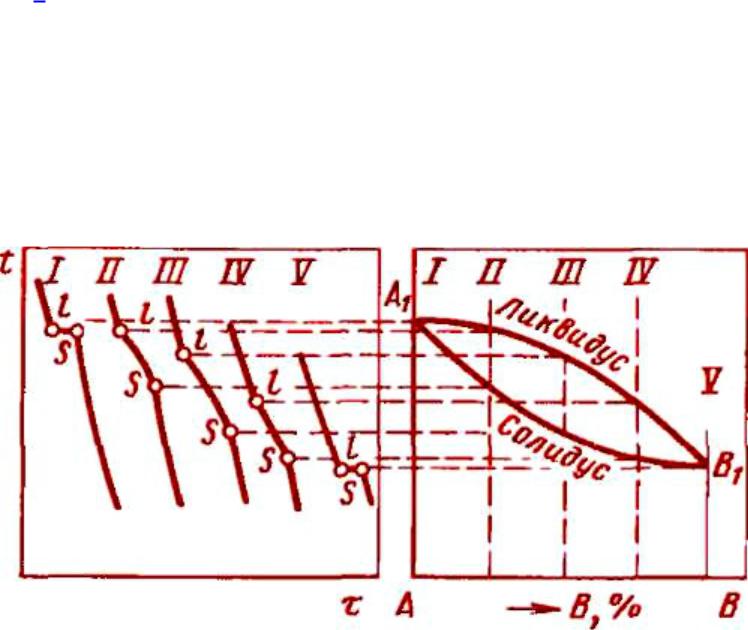

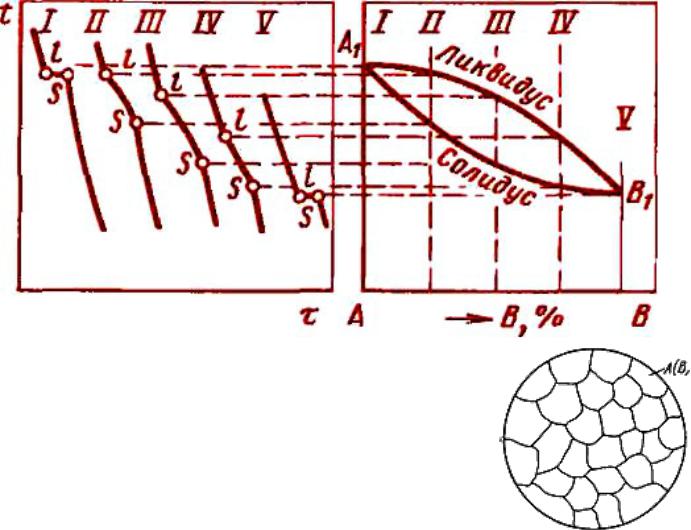

диаграммы состояния сплавов, образующих неограниченные твердые растворы
• |
Точки I и V |
С=1-2+1=0 |
• |
Точки II, III, IV |
С=2-2+1=1 |

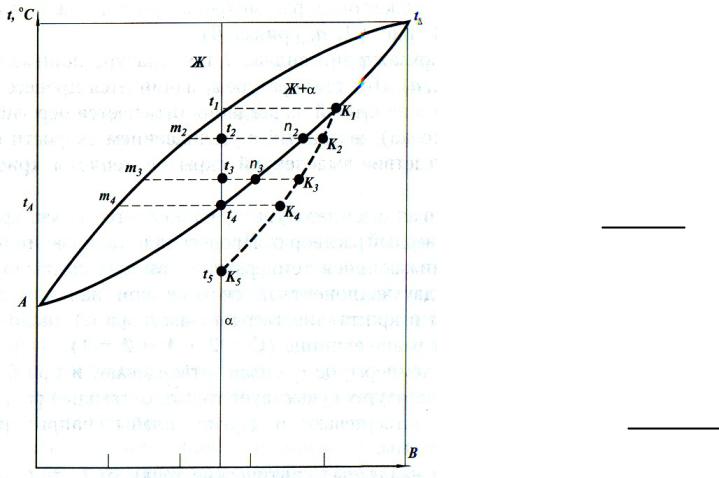

Правило отрезков • Линии mn называются коноды
• Количество твердой фазы (%) при температуре t2
t2m2 100% m2n2
Количество жидкой фазы
Ж t2n2 100% m2n2

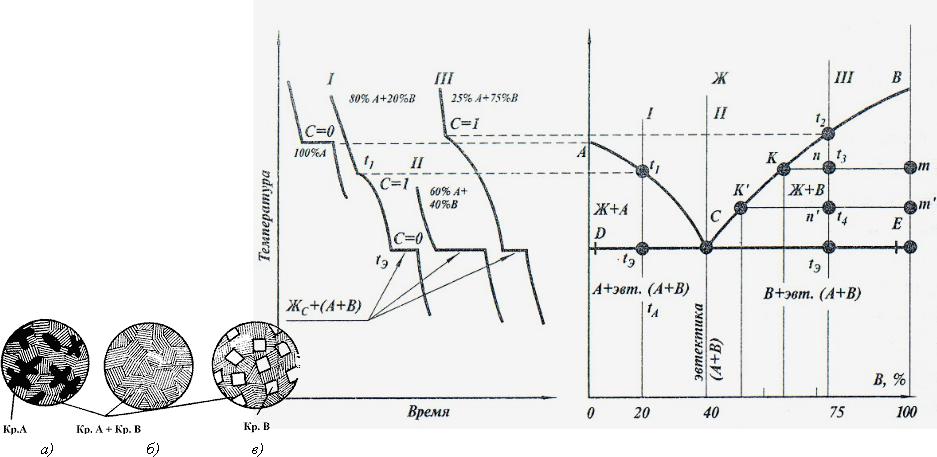

диаграммы состояния сплавов, образующих механические смеси чистых компонентов
(отсутствие растворимости в твердом состоянии)
К=2
Ф=3 Сс =2-3+1=0
Жс=А+В Ск =2-2+1=1
Механическая смесь двух или более разнородных кристаллов,
одновременно кристаллизующихся из жидкости при самой низкой Т, называется эвтектикой
диаграммы состояния сплавов с ограниченной растворимостью в твердом состоянии
с– эвтектика – механическая смесь фаз, кристаллизующихся одновременно при одной температуре из жидкого сплава
Вторичная
кристаллизация – процесс выделения новых кристаллов из кристаллов твердого раствора
К=2 Ф=3 (Ж,
,
)
Кристаллы в чистом виде ни в одном из сплавов не присутствуют

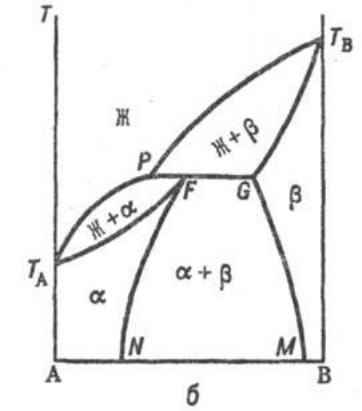

диаграммы состояния сплавов, образующих перитектику
•Перитектика (греч.) – окружение. Линия PFG
•В этой системе компоненты в жидком состоянии обладают полной растворимостью, а твердом растворимы частично.
•Выпавшие из жидкости кристаллы одного твердого раствора, реагируя с оставшейся жидкостью, образуют кристаллы другого твердого раствора, которые окружают первые

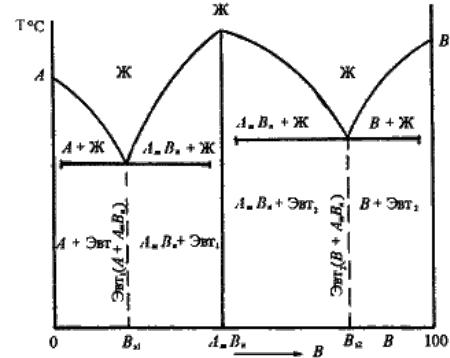

диаграммы состояния сплавов, образующих химические соединения
•Диаграмма состояния сложная, состоит из нескольких простых диаграмм. Число компонентов и количество диаграмм зависит от того, сколько химических соединений образуют основные компоненты системы.
•Число фаз и вид простых диаграмм определяются характером взаимодействия между компонентами.
•Эвт1 (кр. А + кр. AmBn);
•Эвт2 (кр. B + кр. AmBn).
