- •Лекция 8. Основы термической обработки сплавов.
- •условные обозначения критических точек
- •Превращения, протекающие в структуре стали при нагреве и охлаждении
- •Механизм превращения перлита в аустенит
- •2.Превращение аустенита в перлит
- •Механизм превращения аустенита в перлит при
- •Взависимости от дисперсности продукты распада А-П имеют различное название:
- •3.Превращение аустенита в мартенсит,
- •Механизм превращения аустенита в мартенсит при высоких скоростях охлаждения
- •Так как процесс диффузии не происходит, то весь углерод аустенита остается в решетке
- •Механизм мартенситного
- ••3. Очень высокая скорость роста кристалла, до
- •4.Превращение мартенсита в перлит
- ••5. Превращение необратимое. Получить аустенит из мартенсита невозможно.
- •Механизм превращения мартенсита в перлит
- •Лекция 9-10. Механические свойства металлов и сплавов
- •Рост нормальных напряжений σ приводит к хрупкому разрушению.
- ••Если нормальные напряжения достигают
- ••Пластической или остаточной называется деформация после прекращения действия вызвавших ее напряжений.
- •Природа пластической деформации
- •2.Двойникование – поворот одной части кристалла в положение симметричное другой его части.
- •Дислокационный механизм пластической деформации
- •Схема дислокационного механизма пластической деформации
- •Разрушение металлов
- ••Различают транскристаллитное разрушение – трещина распространяется по телу зерна, интеркристаллитное – по границам
- •• Вязкое разрушение – путем среза под
- •Механические свойства и способы определения их количественных характеристик
- •Прочность – способность материала сопротивляться деформациям и разрушению.
- •Участок оа на диаграмме соответствует упругой деформации материала, когда соблюдается закон Гука. Напряжение,
- ••условный предел упругости, – максимальное напряжение, до которого образец получает только упругую деформацию.
- •Предел текучести характеризует сопротивление материала небольшим пластическим деформациям.
- •Пластичность
- ••Твердость – это сопротивление материала проникновению в его поверхность стандартного тела (индентора), не
- •Твердость по Бринеллю ( ГОСТ 9012)
- •Метод Виккерса
- ••Способ микротвердости – для определения твердости отдельных структурных составляющих и фаз сплава, очень
- •Ударная вязкость
- •Испытания на выносливость (ГОСТ 2860) дают характеристики усталостной прочности.
- ••Предел выносливости – максимальное напряжение, выдерживаемое материалом за произвольно большое число циклов нагружения
- •Эксплуатационные свойства
- •Лекция 11. Упрочнение сплавов
- •Барьер Пайерлса
- •Сопротивление скольжению со стороны других дислокаций
- •Влияние примесных атомов
- •Упругое взаимодействие
- •Химическое взаимодействие
- •Электрическое взаимодействие
- •Дисперсионное упрочнение
- •Механизм огибания (Орована)
- •Зернограничное упрочнение
- •Влияние дефектов упаковки
- •Литература
- ••Пригожин И. Введение в термодинамику необратимых процессов. - М., 1964
- ••Хакен Г. Синергетика. Пер с англ. М.: Мир, 1980. - 406 с.
Лекция 11. Упрочнение сплавов
Дислокационный механизм упрочнения сплавов
•Пластическая деформация протекает по дислокационному механизму.
•Упрочнение – создание препятствий на пути движения дислокаций (барьеров)
Барьер Пайерлса
•Сопротивление решетки движению дислокаций
кр |
2G |
exp( |
2 ) |
|
|||
1 |
b |
G – модуль сдвига (характеристика сил межатомного взаимодействия) b –вектор Бюргерса
ω – ширина дислокации μ – коэффициент Пуассона
Чем более жесткой и направленной является связь, тем более узкой будет дислокация, тем выше сила трения решетки и менее подвижны дислокации.
Эффект наблюдается при легировании стали кремнием.

Сопротивление скольжению со стороны других дислокаций
•При деформации плотность дислокаций возрастает. При движении дислокация взаимодействует со встречными дислокациями. Напряжение «проталкивания» дислокации через «лес» дислокаций
•τл – сопротивление скольжению
•τ0 – напряжение, необходимое для движения дислокации при отсутствии других
•ρ – плотность дислокаций
•А – константа
•G – модуль сдвига
л 0 АG
Влияние примесных атомов
•Взаимодействие дислокаций с примесями может быть
1.Упругим
2.Химическим
3.Электрическим

Упругое взаимодействие

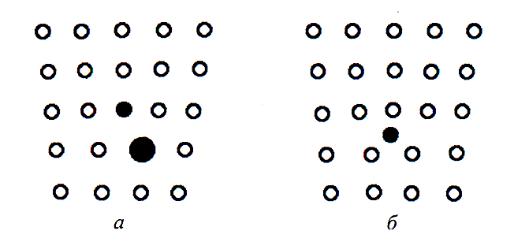

•Атомы примеси притягиваются в поле напряжения дислокации. Примесные атомы замещения, радиус которых больше радиуса атома металла – растворителя располагаются в области растяжения,
•Меньшие атомы – в области сжатия.
•Атомы внедрения располагаются в области растяжения.
•Скопления атомов называются атмосферами Коттрелла.
•Дислокация, связанная такими атомами становится неподвижной.
Химическое взаимодействие
•В плотноупаковнных структурах возможно расщепление дислокаций на частичные. Энергия примесного атома внутри дефекта может стать меньше, а растворимость больше, чем в решетке без дефекта. Примесный атом располагается внутри дефекта.
•Скопление примесей по такому механизму – атмосферы Сузуки.
Электрическое взаимодействие
•Вблизи дислокации может происходить перераспределение электронов проводимости примесного атома и образование электрического диполя, который притягивается к дислокации, концентрация примесных атомов возрастает.

Дисперсионное упрочнение
•1. движению дислокаций препятствует поле упругих искажений вокруг включения,
• 2. Gчастицы примеси > G частиц основы
•3. образуется новая поверхность между частицей и матрицей
•4. для разупорядочения при прохождении дислокации требуется дополнительная энергия

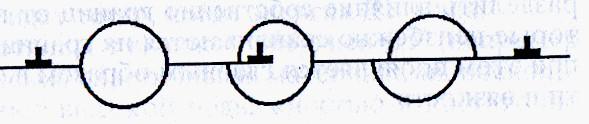

Механизм перерезания частиц:

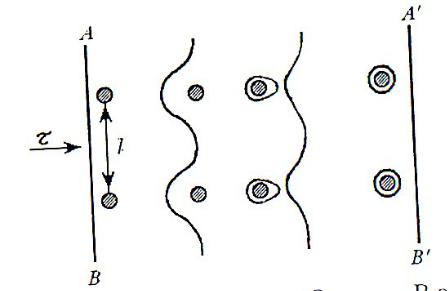

Механизм огибания (Орована)
Дислокация, обходя частицы, оставляет вокруг них петли. Каждая новая дислокация также оставляет петли. Расстояние между частицами за счет появления петель уменьшается. Последующие дислокации «пробираются» между частицами с большим трудом.

Зернограничное упрочнение
•Границы зерен создают свое поле напряжений и могут задерживать движение дислокаций.
•Зависимость Холла-Петча:
σ т - предел текучести σ0 – напряжение трения решетки
К – константа, зависящая от сегрегации примесных атомов
d – размер зерна металла
Т 0 К / d
