Конструктивная система зданий

Чтобы свободно творчески компоновать различные здания необходимо в совершенстве знать современные инженерные конструкции и умело применять их в соответствии с их возможностями и экономикой.

Конструктивное решение здания в целом определяется на первом этапе проектирования выбором конструктивной системы и конструктивной схемы.

Выбор конструктивной системы влияет на планировочное решение, архитектурную композицию и экономическую целесообразность проекта.

В свою очередь на выбор конструктивной системы оказывают влияние типологические особенности проектируемого здания, его этажность и инженерно-геологические условия строительства.

1.Основные положения

Конструктивной системой здания называется совокупность взаимосвязанных конструкций здания, обеспечивающих его прочность, жесткость и устойчивость. Принятая конструктивная система здания должна обеспечивать прочность, жесткость и устойчивость здания на стадии возведения и в период эксплуатации при действии всех расчетных нагрузок и воздействий.

Выбор конструктивной системы здания определяет статическую роль каждой из его конструкций. Материал конструкций и технику их возведения определяют при выборе строительной системы здания.

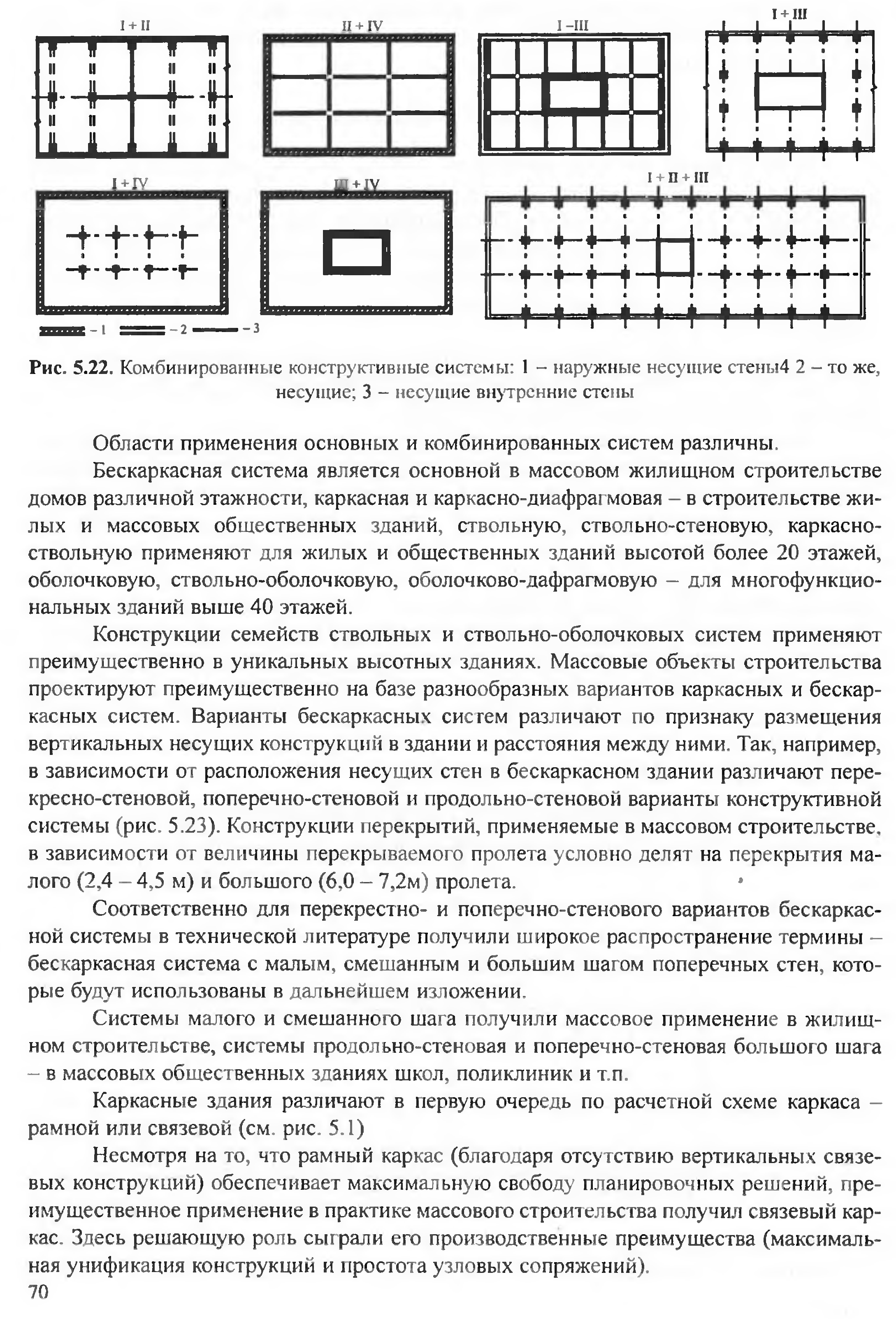

Конструктивная система может быть однородной (основной) или комбинированной.

  • 2.Основные (однородные) конструктивные системы

В зависимости от внешнего вида несущей конструкции (ее похожесть на стойку, пластину, оболочку и объемный элемент) различают пять классических (основных) конструктивных систем:

  • каркасную (вертикальная несущая конструкция колонна),

  • стеновую (диафрагмовую, бескаркасную) (вертикальная несущая конструкция стена),

  • объемно-блочную (несущая конструкция блок),

  • ствольную (объемно-пространственная внутренняя несущая конструкция стволы жесткости (ядро жесткости));

  • оболочковую (переферийную) (объемно-пространственная внешняя несущая конструкции на высоту здания в виде тонкостенной оболочки замкнутого профиля, образующей одновременно и наружную ограждающую конструкцию здания).

Внедрение в строительство двух последних видов конструктивных систем (ствольной и оболочковой) началось с 60годов прошлого столетия. Их изобретение запатентовано американским инженером Ф.Каном в 1961г.

рис. …. Планы основных конструктивных систем жилых зданий: а - каркасная; б - бескаркасная; в - объемно-блочная (столбчатая); г - ствольная; д - оболочковая.

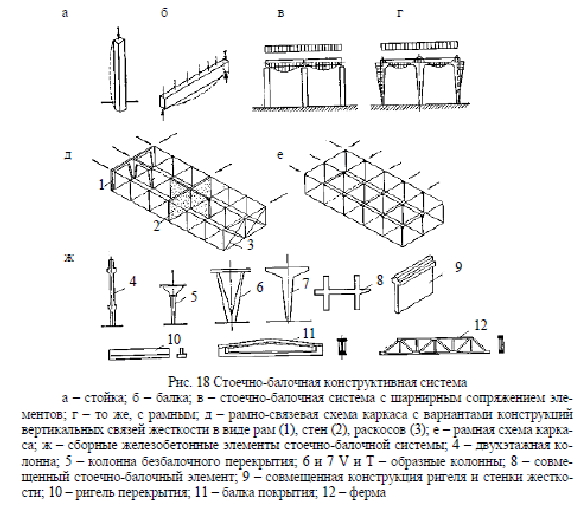

  • Стоечно-балочная конструкция и каркасные системы

Самой древней конструктивной системой, действующей в наши дни, является стоечно-балочная система. Она возникла ещё в эпоху неолита.

Стоечно-балочная конструкция состоит из вертикальных и горизонтальных стержневых несущих элементов. Вертикальный элемент – стойка (колонна, столб) – представляет собой прямолинейный стержень, который воспринимает все вертикальные нагрузки от горизонтального элемента (балки); горизонтальные нагрузки, приходящиеся на стойку, и передает усилия от этих воздействий на фундамент. При этом сама стойка работает на сжатие и изгиб. Горизонтальный элемент стоечно-балочной системы – балка (брус) – прямолинейный стержень, работающий на поперечный изгиб под действием вертикальных нагрузок.

Стоечно-балочная система перекрытий (Греци стойки — колонны, балки — архитравы

Сопряжения вертикальных и горизонтальных элементов могут иметь различную жесткость, что отражается на характере их совместной работы.

  • При шарнирном опирании балки обладают свободой горизонтальных перемещений и поворота на опоре, в связи с этим они передают на стойки только вертикальные усилия.

  • При жестком сопряжении балки со стойкой обеспечивается совместность их деформаций и перемещений в узле сопряжения и возможность передачи изгибающего момента от балки на стойку. Такой вариант стоечно-балочной системы носит название рамы или рамной конструкции, а жесткий узел сопряжения балки со стойкой – рамного узла.

Стоечно-балочные конструкции выполняют с различным числом пролетов и ярусов (этажей). Система несущих конструкций здания в виде многопролетной и многоэтажной стоечно-балочной конструкции называется каркасной системой.

Каркас представляют собой систему, состоящую из стержневых несущих элементов – вертикальных (колонн) и горизонтальных балок (ригелей), объединенных жесткими горизонтальными дисками перекрытий и системой вертикальных связей.

Системе присуще четкое разделение на несущие и ограждающие конструкции. Несущий остов (колонны, ригели и диски перекрытий) воспринимает все нагрузки, а наружные стены выполняют роль ограждающих конструкций, иногда воспринимая собственный вес (самонесущие стены). Это дает возможность применять материалы прочные и жесткие – для несущих элементов каркаса, и тепло – звукоизоляционные материалы – для ограждающих. Использование высокоэффективных материалов позволяет добиться снижение веса здания, что положительно сказывается на статических свойствах здания.

Каркасная система с пространственным рамным каркасом применяется преимущественно в строительстве многоэтажных сейсмостойких зданий, высотой более девяти этажей, а также в обычных условиях строительства при наличии соответствующей производственной базы.

Каркасная система - основная в строительстве общественных и промышленных зданий. В жилищном строительстве объем ее применения до недавнего времени был ограничен. Основа противопожарных требований при проектировании жилых зданий – последовательное создание вертикальных преград огню – брандмауэров. В сооружении каркасного типа создание брандмауэров велось по встраиванию между колоннами несгораемых вертикальных диафрагм жесткости. Таким образом, заранее ограничивались возможности пространственной планировки, основного преимущества каркасных систем.

Системы перекрытий с древности проектировались из стереотипного подхода к компоновке балочной клетки, т.е. состояли из балок (ригелей) и настила, так конструктивно решаются и деревянные перекрытия. Затем появляются железобетонные ребристые плиты перекрытия, в которых этот подход уже слит в один конструктивный элемент. Появившиеся позднее плоские пустотные плиты перекрытий – являются значительным шагом в проектировании систем зданий нового типа.

В индустриальных жилых зданиях, в сравнении с традиционными сооружениями, имевшими смешанные покрытия, включавшие фрагменты деревянных перекрытий, горизонтальные несущие конструкции впервые начинают выполнять роль «диафрагм жесткости», кроме того, перекрытия воспринимают горизонтальные нагрузки и воздействия (ветровые, сейсмические и др.) и передают усилия от этих воздействий на вертикальные конструкции.

Передача горизонтальных нагрузок и воздействий осуществляется двояко: либо с распределением их на все вертикальные конструкции здания, либо на отдельные специальные вертикальные элементы жесткости (стены, диафрагмы жесткости, решетчатые ветровые связи или стволы жесткости). Индустриальный тип зданий предоставляет и промежуточные решения – передача нагрузки возможна с распределением горизонтальных нагрузок в различных пропорциях между элементами жесткости и конструкциями, работающими на восприятие вертикальных нагрузок.

Каркасы, применяемые в гражданском строительстве, можно классифицировать по следующим признакам:

  1. По характеру статической работы:

- рамные – с жестким соединением несущих элементов (колонны, ригели) в узлах в ортогональных направлениях плана здания. Каркас воспринимает все вертикальные и все горизонтальные нагрузки. Каркас, состоящий из поперечных и продольных рам (рамный каркас), обладает пространственной жесткостью: его деформации под влиянием силовых воздействий минимальны и не нарушают эксплуатационных качеств здания.Рамные каркасные системы рекомендуется применять для малоэтажных зданий.

Жесткое соединение – это….

- рамно-связевые – с жестким соединением в узлах колонн и ригелей в одном направлении плана здания (создание рамных конструкций) и вертикальными связями, расставленными в перпендикулярном направлении рамам каркаса. Связями служат стержневые элементы (крестовые, портальные) или стеновые диафрагмы, соединяющие соседние ряды колонн. Вертикальные и горизонтальные нагрузки воспринимаются рамами каркаса и вертикальными пилонами жестких связей.Рамно-связевые каркасные системы рекомендуется применять, если необходимо сократить количество диафрагм жесткости, требуемых для восприятия горизонтальных нагрузок.

- связевые – отличаются простотой конструктивного решения соединений колонн с ригелями, дающее подвижное (шарнирное) закрепление. Каркас (колонны, ригели) воспринимает только вертикальные нагрузки. Горизонтальные усилия передают на связи жесткости – ядра жесткости, вертикальные пилоны, стержневые элементы. Каркас с шарнирными сопряжениями пространственной жесткостью не обладает. Для ее обеспечения вводятся специальные конструкции вертикальных связей. В качестве связей могут быть использованы отдельные стены (диафрагмы жесткости), рамы, раскосы и др. В рамных и связевых каркасах горизонтальными диафрагмами жесткости служат конструкции перекрытий.

Шарнирное соединение – это…..

Рис. …. Каркасные конструктивные системы

а, б — связевые с вертикальными диафрагмами жесткости; в — то же, с распределительным ростверком в плоскости вертикальной диафрагмы жесткости; г — рамная; д — рамно-связевая с вертикальными диафрагмами жесткости; е то же, с жесткими вставками

1 — вертикальная диафрагма жесткости; 2 — каркас с шарнирными узлами; 3 — распределительный ростверк; 4 — рамный каркас; 5 жесткие вставки

  1. По материалам:

- железобетонный каркас, выполняемый в сборном, монолитном или сборно-монолитном вариантах. Шаг колонн, как правило принимают 6*6м.

- металлический каркас, часто применяемый при строительстве общественных и многоэтажных зданий, возводимых по индивидуальным проектам.

- деревянный каркас в зданиях не выше 2-х этажей.

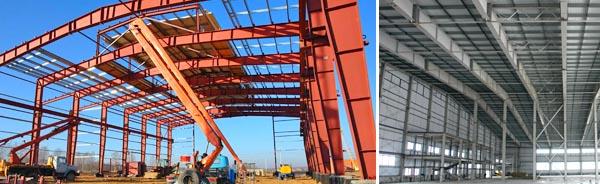

Примеры устройства металлического каркаса:

рис…..

Соединение элементов рам между собой – фланцевое, на высокопрочных болтах с предварительной затяжкой

Жесткость каркаса здания в целом обеспечивается системой гибких вертикальных и горизонтальных связей, устанавливаемых с предварительным натяжением, и распорок

В жилищное и офисное строительство технологии строительства из металла массово вошли благодаря разработке металлокаркасных технологий и усилиям американских строителей. Первое здание с металлическим каркасом высотой всего 11 этажей появилось в самом начале ХХ века в Нью-Йорке. Настоящий расцвет строительства из них начался, когда в Америке взметнулись ввысь небоскребы. В России великолепным примером здания с металлическим каркасом является заложенный в 1949году 36-этажного здания МГУ на Воробьевых горах.

Следует отметить, что до ненавнего времени в России строительные металлоконструкции так и оставалась уделом уникальных сооружений. Лед тронулся после перестроечных 90гожов прошлого столетия, но востребованность таких зданий до недавнего времени была невысокой (для сравнения, доля домов из МК в странах Скандинавии достигает 80% - против 5% в России). Перелом наступил, когда на отечественном рынке появились недорогие и качественные коммерческие сооружения из металла для сельского хозяйства, логистики и спорта. Сегодня востребованность их растет с каждым годом, а появление подобных технологий в жилищном строительстве обещает настоящую революцию в ценах и качестве квартир.

Пример решения металлического каркаса для многоэтажного жилого здания.

  • Стеновая (бескаркасная) конструктивная система

Бескаркасная система - самая распространенная в жилищном строительстве, ее используют в зданиях различных планировочных типов высотой от одного до30 этажей.

При этом различают несколько конструктивных схем:

- с поперечным расположением несущих стен,

- с продольным расположением несущих стен,

- с продольно-поперечным расположением несущих стенами.

Стены, в зависимости от воспринимаемых ими вертикальных нагрузок, подразделяются на несущие, самонесущие и ненесущие.

Несущей называется стена, которая помимо вертикальной нагрузки от собственного веса, воспринимает и передает фундаментам нагрузки от перекрытий, крыши, ненесущих наружных стен, перегородок в т.д.

Самонесущей называется стена, которая воспринимает и передает фундаментам вертикальную нагрузку только от собственного веса (включая нагрузку от балконов, лоджий, эркеров, парапетов и других элементов стены). Самонесущие стены могут применяться также внутри здания в виде вентиляционных блоков, лифтовых шахт и тому подобных элементов с инженерным оборудованием.

Ненесущей (навесной) называется стена, которая поэтажно или через несколько этажей передает вертикальную нагрузку от собственного веса на смежные конструкции (перекрытия, несущие стены, каркас).

Внутренняя ненесущая стена называется перегородкой.

  • Объемно-блочная система

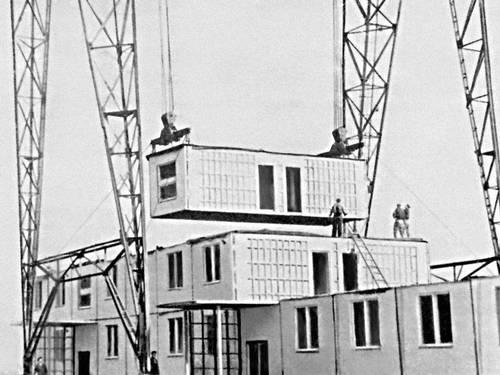

Объемно-блочная система зданий в виде группы отдельных несущих и установленных друг на друга объемных блоков (столбов) применялась для жилых домов высотой до 12 этажей в обычных и сложных грунтовых условиях. Столбы объединялись друг с другом гибкими или жесткими связями.

Здание может быть решено в следующих конструктивных системах: объемно-блочной, каркасно-блочной, с монолитным ядром жесткости.

Не отредактирвоанный рис. Из рис только под литерой б нужно оставить. Под литерой а – в лекции строит системы

  • 4- по конструктивной схеме – блочные

  • 5- по конструктивной схеме – панельно-блочные

  • 6- по конструктивной схеме – каркасно-блочные

  • Ствольная система

Ствольная система представляет собой наиболее специфичную для высотного строительства несущую конструкцию.

В ствольных конструктивных системах вертикальными несущими конструкциями являются внутренние стволы, образуемые преимущественно стенами лестнично-лифтовых шахт (а также вентиляционными шахтами и с возможным пропуском в стволе других коммуникаций), на которые непосредственно или через распределительные ростверки опираются перекрытия. Поскольку ствол (в оптимальном соотношении занимает ок. 20% площади плана здания) чаще всего располагается в геометрическом центре плана, возник термин «ядро жесткости». Сечение ядра жесткости часто ограничено сечением лестнично-лифтовых узлов, располагаемых внутри ядра.

Ствол жесткости обычно располагают в центральной части здания. В зданиях большой протяженности предусматривают несколько стволов жесткости или переходят к комбинации стволы жесткости +плоские диафрагмы или рамы. Ствол представляет собой объемно-пространственную внутреннюю несущую конструкцию на высоту зданий в виде тонкостенных стержней открытого или замкнутого профиля. Открытая форма профиля (например, крестообразная) удачна в отношении объемно-планировочного решения здания, но редко применяемая. Она исключает трубоемкое и металлоемкое устройство многочисленных надпроемных перемычек, необходимых в стволах закрытого сечения и упрощает установку лифтов. Ограничение в их применении оправдано только в особо высоких сооружениях, когжа жесткость ствола открытого сечения может оказаться недостаточной.

По способу опирания (связи с несущим стволом) междуэтажных перекрытий различают ствольные системы с консольным (с поэтажным опиранием перекрытий на защемленные в стволе консольные балки), этажерочным и подвесным (на гибких тросах или жестких подвесах) опиранием этажей, в т.ч. подвешенными к горизонтальным ростверкам и мостовые («висячий дом»), а так же смешанная с опиранием и подвеской на один (или несколько) из жестких консольных ростверков, которые воспринимают нагрузки от несущих и ограждающих конструкций нескольких этажей здания(рис. …).

Рис. …. Ствольные конструктивные системы (с одним несущим стволом)

а, б — консольные; в, г — этажерочные; д, е — подвесные мостовые

1 — несущий ствол; 2 — консольное перекрытие; 3 — консоль высотой в этаж; 4 — консольный мост (аутригер-ростверк); 5 ростверк; 6 — подвеска

Несущие конструкции ствольных зданий преимущественно железобетонные. Сечение стен монолитного ствола в зависимости от этажности меняется от 40-100см (класс бетона В50 и В60), в нижних этажах до 20-30см в верхних (В30).

Реже ствол представляет собой стоечно-балочную стальную обетонированную решетчатую клетку.

Ствольные конструктивные системы рекомендуется применять при строительстве зданий, в которых необходимо свободное пространство под зданием, в зданиях высотой более 16 этажей, а также при сложных инженерно-геологических условиях. Наиболее целесообразно применение ствольной системы для компактных в плане многоэтажных зданий, особенно в сейсмостойком строительстве, а также в условиях неравномерных деформаций основания (на просадочных грунтах, над горными выработками и т. п.). Ствольные системы обеспечивают свободу планировочных решений, поскольку пространство между стволом и наружными ограждающими конструкциями может быть свободно от опор.

Эта система наиболее широко и полно позволяет применять развитую пластику фасадов (например, 260м здание коммерц-банка г.Франкфурт-на-Майне, где светопрозрачные ограждения зимних садов заглублены во внутрь здания).

Конструктивная схема с монолитным стволом, поддерживающим ан консолях ………..конструкции

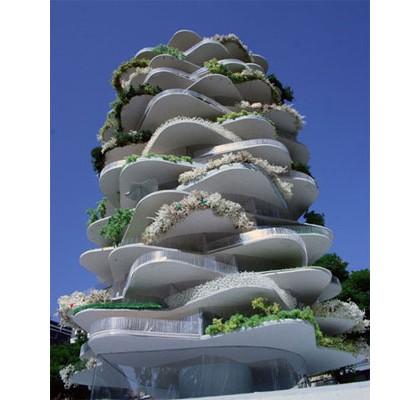

рис. …. Так может выглядеть здание, возведенной с использованием ствольной системы. Дом-кактус в Роттердаме

Дом пивоваренной компании «Астра»

  • Оболочковая система

Эта система отличается максимальной жесткостью среди рассмотренных в связи с тем, что несущие конструкции расположены по внешнему контуру. Поэтому она наиболее часто применяется при проектировании самых высоких зданий – свыше 200м. Оболочковая система присуща уникальным высотным зданиям жилого, административного (офисного) или многофункционального назначения.

В зависимости от архитектурного решения внешняя несущая оболочка может иметь призматическую, цилиндрическую, пирамидальную или другую форму).

Иногда оболочковая система мало отличима от оболочково-ствольной системы. Различие заключается в предусмотренном проектом распределении горизонтальной нагрузки: только на оболочку (ствол работает только на вертикальные нагрузки от перекрытия) либо на оболочку и ствол. В последнем варианте несколько утяжеляются конструкции перекрытия в связи с их включением в работу на горизонтальные воздействия. Большинство зданий все же построено по оболочково-ствольной системе. По основной оболочковой системе были построены, например, здания-близнецы WTC в Нью-Йорке.

  • Несущая часть оболочкового здания (когда оболочка выполняет только несущую функцию) монолитную железобетонную оболочку с регулярно расположенными проемами, сборно-монолитную железобетонную решетку. Чаще всего в Европе последние годы выполняются оболочки монолитные из тяжелого бетона (перфорированная стена) с последующим утеплением и внешней облицовкой. В случае выполнения оболочки, совмещающей несущие и теплоизолирующие функции стены, конструкция выполняется из конструктивного легкого бетона.

  • Индивидуальной специфической задачей проектирования оболочковых зданий стало решение конструкции несущей наружной оболочки, совмещающей несущие и ограждающие функции. В этом случае она представляет собой раскосную или безраскосную стальную многоярусную пространственную ферму. Вариативность таких ферм, в течение последних десятилетий прошедших внедрение, велика:

- пространственная бескаркасная многоэтажная и многопролетная решетка с частым шагом колонн и поэтажными ригелями-перемычками;

- пространственная решетчатая макроферма крупного модуля, раскосы которой охватывают 10-15 этажей, с редким шагом колонн;

- пространственная безраскосная решетка, жесткость которой повышает глухое заполнение диагонально расположенных проемов;

- решетки из диагональных стержней;

- решетки из диагональных и горизонтальных стержней;

- решетки из диагональных и ортогональных стержней.

При возрастании высоты здания свыше 200м жесткость рассмотренных конструктивных решений недостаточна и переходят к пространственным перекрестно-стержневым структурам с обязательными горизонтальными аутригерами-ростверками.

Также средством повышения жесткости оболочки может служить переход от оболочковой системы к оболочково-диафрагмовой конструкции («пучку в трубе»).

Конструкции высотных зданий непрерывно совершенствуются и становятся все более разнообразными. В последние десятилетия получают активное внедрение трубобетонные конструкции железобетонного каркаса. Их высокая несущая способность способствовала пересмотру сложившегося за последние 30лет подхода к назначению зданий выше 300м только оболочковой системы (например, 1998г две башни Петронас-Тауэр в Куала-Лумпуре высотой 452м).
