Файл:Металлорежущие станки (Оборин А.С.) / Металлорежущие станки / 31-Фрезерные станки-ч1-рис 15_10-12
.doc|
|
|
|

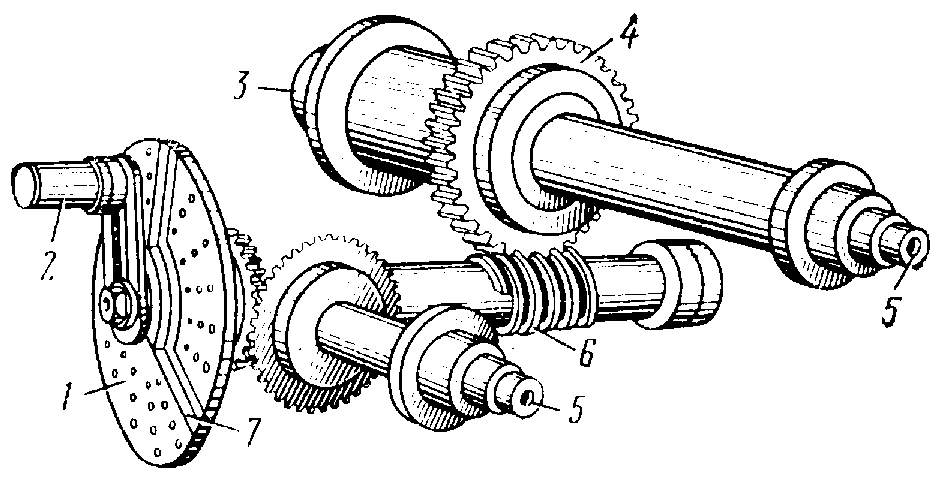

Рисунок 15.10 - Лимбовая универсальная делительная головка: 1 — делительный диск; 2 — рукоятка; 3 — шпиндель делительной головки; 4 — червячное колесо (z = 40); 5 — шейки для посадки зубчатых колес; 6 — червяк (z = 1); 7 — ножка сектора |
|
|
|
|
|
Рисунок 15.11 - Схемы наладок универсальной делительной головки |
|
|
|
|
|
|
|
|
Рисунок 15.12 – Схема фрезерования винтовых канавок: 1 – делительная головка; 2 - деталь |
|
