ОиФ |
1 |

Фундаменты из опускных колодцев
Опускной колодец представляет собой открытую сверху и снизу железобетонную (реже стальную и бетонную) конструкцию, стены которой в нижней части имеют заострения (консоли).
Опускные колодцы погружаются в грунт под действием собственного веса по мере разработки и удаления грунта.
ОиФ |
2 |

Фундаменты из опускных колодцев

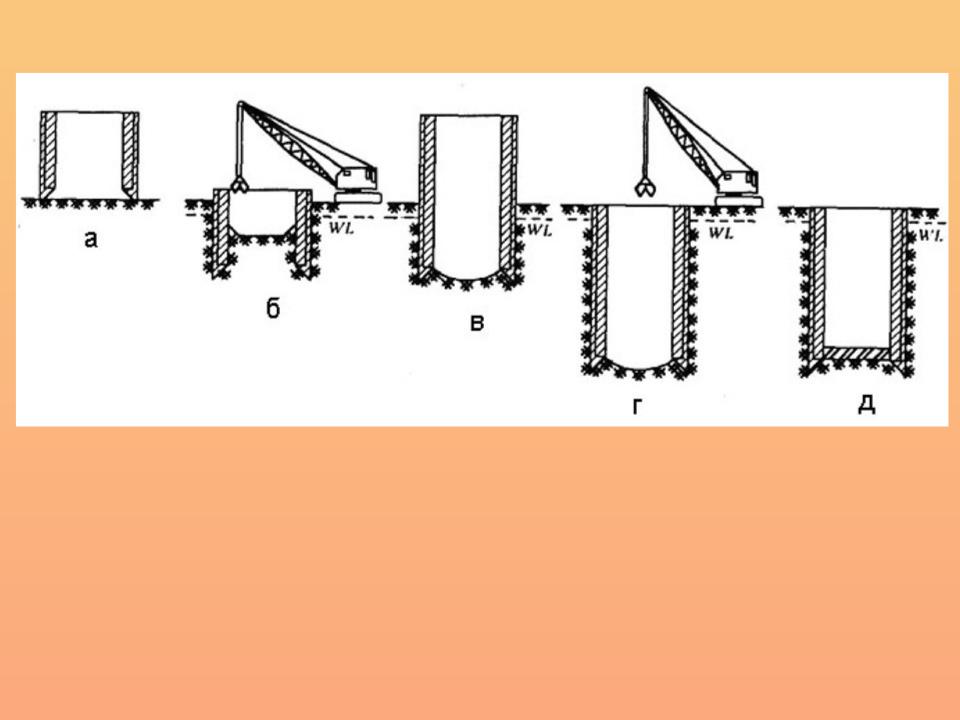

Устройство опускного колодца: а - установка первой секции; б - заглубление; в - наращивание новой секции; г - установка колодца на проектную отметку; д - устройство дна
ОиФ |
3 |

Фундаменты из опускных колодцев
Опускные колодцы применяют в случаях расположения грунтов с достаточной несущей способностью на больших (более 5-8 м) глубинах.
Достоинством фундаментов из опускных колодцев является возможность их погружения без использования сложного технологического оборудования.
ОиФ |
4 |

ОиФ |
5 |

Фундаменты из опускных колодцев
НЕДОСТАТКИ
•большой объем кладки;
•значительные трудности, возникающие при встрече колодцев грунтах с препятствиями в виде крупных валунов, скальных прослоек, топляков и т. п.;
•необходимость осушения колодца;
• точность посадки на |
6 |
ОиФ |

Фундаменты из опускных колодцев
Виды поперечных сечений опускных колодцев.
Размеры шахт в плане обычно принимают от 2 до 5 м
ОиФ |
7 |

ОиФ |
8 |

ОиФ |
9 |

ОиФ |
10 |

Фундаменты из опускных колодцев

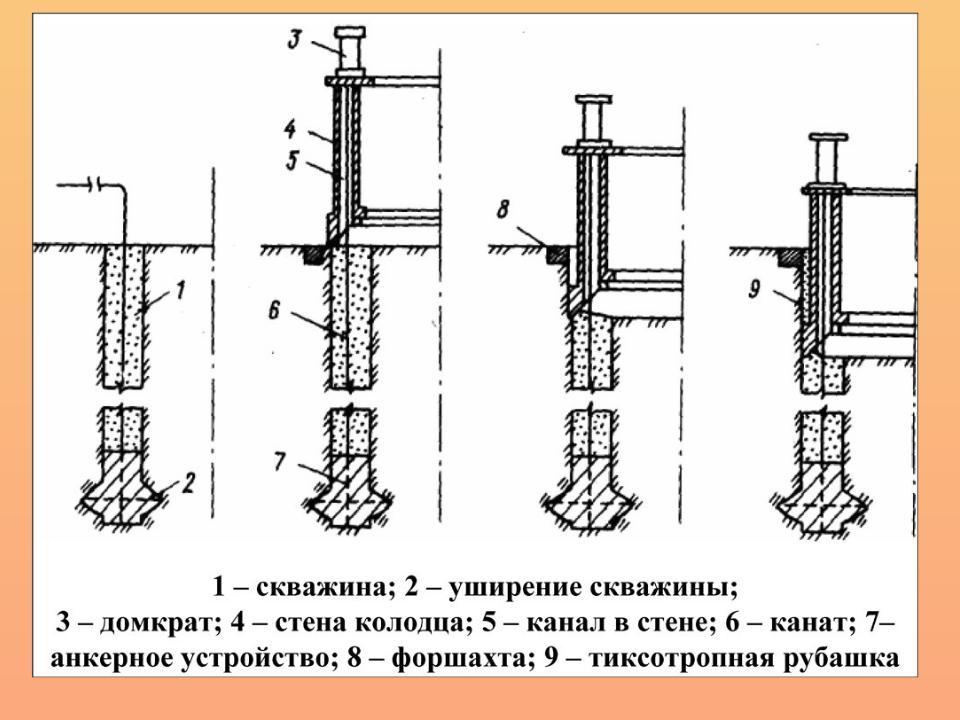

СПОСОБЫ СНИЖЕНИЯ СИЛ ТРЕНИЯ
•Устройство уступов шириной не менее 10 см;
•Предания наклона боковых граней не более 20:1;
•применение тиксотропной рубашки.
ОиФ |
11 |

ОиФ |
12 |

ОиФ |
13 |
