Взаимодействие свай с окружающим грунтом
Взаимодействие свай с окружающим грунтом носит сложный характер и зависит как от процессов в грунте при устройстве свайных фундаментов, так и при их работе под действием эксплуатационных нагрузок.
Эти процессы оказывают существенное влияние на несущую способность и осадки свайного фундамента и от их правильного учета зависит конструкция свайного фундамента и технология его устройства.
ОиФ |
1 |

Процессы в грунте при устройстве свай
1. Погружение в грунт готовых свай (забивных или вдавливаемых)
или устройство набивных |
- При погружении |
|
|
|
|
|
свай образуется |
|
|
активная зона |
|
|
(зона уплотнения) |
|
|
вокруг свай с |
|
|
размерами 3d по |
|
|
глубине и 6d по |
|
|
ширине. |
|
|
- Размеры и |
|
|
степень |
|
|
уплотнения грунта |
|
– актвиная зона; 2 – перемещение слоев грунта |
|
|
|
в активной зоне |
|
ОиФ |
зависят от вида |
2 |
|

Процессы в грунте при устройстве свай
Следствие вышесказанного
-Подъем поверхности дна котлована;
-Подъем соседних свай;
-«Ложный» отказ при забивке свай

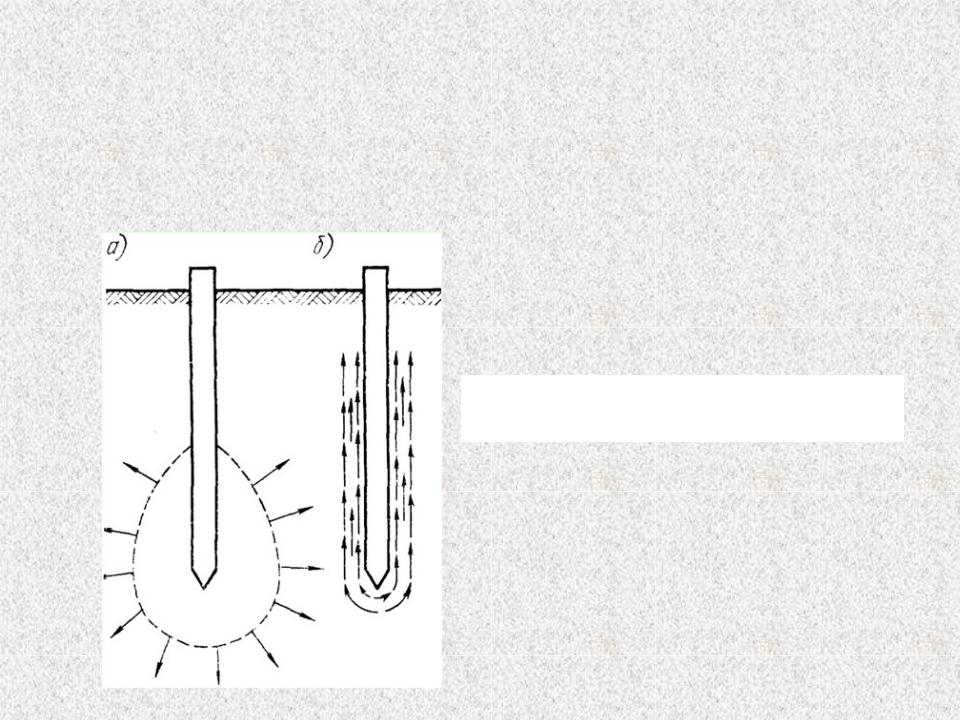

а- маловлажные пески и глины; б - пластичные грунты
ОиФ |
3 |

Процессы в грунте при устройстве свай
Основные решения и подходы:
-«Отдых» свай при проведении динамических испытаний свай по ГОСТ 5684-94;
-Применение технологических схем устройства
«Серпантин» - секционная забивка свай «через ряд» под свайное поле
«Улитка» - погружение свай в «кустах» от центра к краю
ОиФ |
4 |

Процессы в грунте при устройстве свай
2. Буровые сваи (изготовляемые на месте)
Явления уплотнения грунта вокруг свай не происходит, вокруг свай образуется зона пониженных напряжений грунта, меньших чем напряжения в природном массиве. Образуется зона разуплотненного грунта. Скважина - «засасывается».
ОиФ |
5 |

ПРОЦЕССЫ ПРОИСХОДЯЩИЕ В ГРУНТЕ ПРИ РАБОТЕ СВАЙ ПОД
НАГРУЗКОЙ
- Наложение эпюр напряжений соседних свай;
- Увеличение давления по острию свай;
-Большая по глубине активная зона (3-6d);
|
Нагрузка |
|
- |
|
передается только |
а - одиночная свая; б - свайный фундамент |
по части боковой |
поверхности свай |
ОиФ |
6 |

Особенности работы свайных фундаментов
1. Нагрузка на сваи в пределах фундамента распределена неравномерно:
-Менее нагружены центральные сваи;
-Более нагружены крайние сваи.
2.Несущая способность свайного фундамента не равняется сумме несущих способностей свай в составе его.
3. Осадка сваи в составе фундамента превышает осадку одиночной сваи.
ОиФ |
7 |

РАСЧЕТ НЕСУЩЕЙ СПОСОБНОСТИ СВАЙ
Под несущей способностью свай всех видов понимают, как наименьшее из значений полученных из условия сопротивления грунта основания свай Fd и условия сопротивления
материала свай Frm.
Методы определения несущей способности свай
•Теоретический метод (расчет по формулам СНиП 2.02.03-85, СП 24.13330.2011, СП 50-102-2003);
•Методы полевых испытаний;
-Динамический метод;
-Метод испытаний статической нагрузкой;
-Использование данных зондирования грунтов
ОиФ |
8 |

Сваи-стойки
п.4.1. СНиП 2.02.03-85 П.7.2.1. СП 24.13330.2011
ОиФ |
9 |

Сваи-стойки
а) для всех видов забивных свай, опирающихся на
скальные и малосжимаемые грунты, R = 20 ООО кПа б) для набивных и буровых свай и свай-оболочек
Rc,n — нормативное значение предела прочности на одноосное сжатие скального грунта в водонасыщенном состоянии, кПа;
g — коэффициент надежности по грунту = 1,4;
ld — расчетная глубина заделки набивной и буровой свай и сваи-оболочки в скальный грунт, м;
df — наружный диаметр заделанной в скальный грунт части набивной и буровой свай и сваи-оболочки, м;
ОиФ |
10 |
