Метод статических испытаний

Нагружение испытываемой сваи производят равномерно, ступенями, значение которых устанавливается программой испытаний, но принимается не более 1/10 заданной в программе наибольшей нагрузки на сваю.

Испытание свай производится при условной стабилизации на ступени нагружения, равной 0,1 мм за 1 ч, если под их нижними концами залегают песчаные или пылевато-глинистые грунты с консистенцией от твердой до тугопластичной, а также за 2 ч, если под их нижними концами залегают пылевато- глинистые грунты от мягкопластичной до текучей консистенции.

Определение несущей способности методом зондирования

Частное значение предельного сопротивления забивной сваи в точке зондирования Fu, кН

п.7.3.11 СП 50-102-2003

Rs — предельное сопротивление грунта под нижним концом сваи, кПа;

f — среднее значение предельного сопротивления грунта на боковой поверхности сваи по данным зондирования, кПа ;

h — глубина погружения сваи от поверхности грунта около сваи, м;

u — периметр поперечного сечения ствола сваи, м.

γcR — коэффициент условий работы грунта под нижним концом сваи, принимаемый равным 0,4;

γcf — коэффициент условий работы грунта на

боковой поверхности сваи, принимаемый равным 0,8

Предельное сопротивление грунта под нижним концом забивной сваи Rs, кПа

1 — коэффициент перехода от qs к Rs (п. 7.15);

qs — среднее значение сопротивления грунта,

кПа, под наконечником зонда, на участке, расположенном в пределах одного диаметра

(d) выше и четырех диаметров ниже отметки острия проектируемой сваи.

Среднее значение предельного сопротивления грунта на боковой поверхности забивной сваи f, кПа (тс/м2), по данным зондирования грунта в рассматриваемой точке следует определять: а) при применении зондов типа I — по формуле

б) при применении зондов типа II или III — по формуле

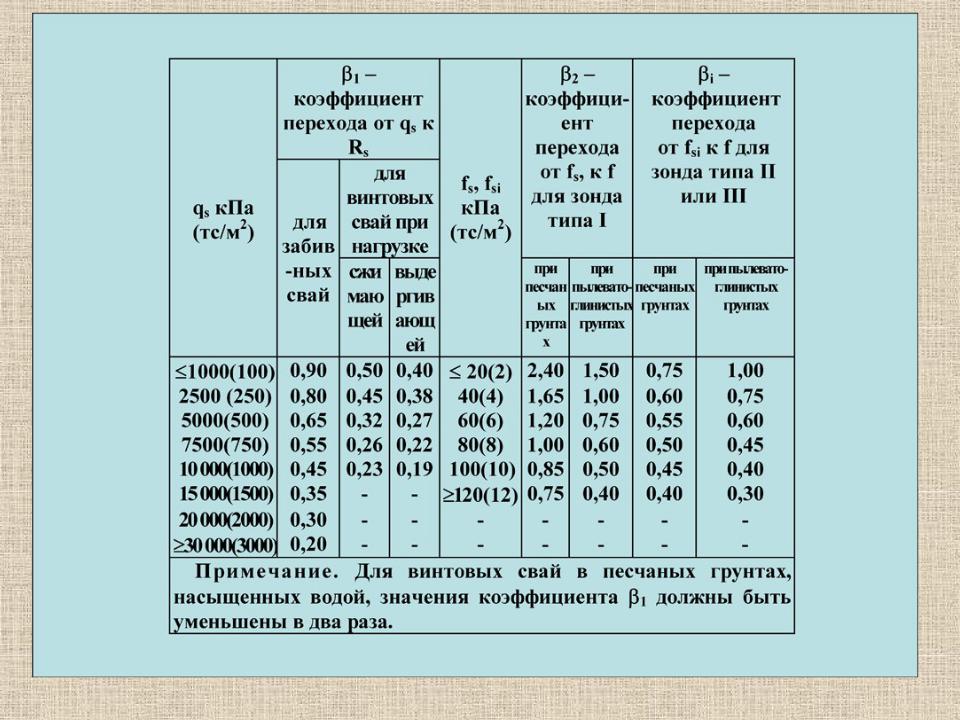

i — коэффициенты, принимаемые по табл.

7.15СП;

fs — среднее значение сопротивления

грунта на боковой поверхности зонда, кПа;

fsi — среднее сопротивление -го слоя грунта

на боковой поверхности зонда, определяемое по муфте трения, кПа;

п.3.10 СНиП Расчетная нагрузка,

передаваемая на сваю должна быть определена из условия

Fd — расчетная несущая способность сваи

1,2 — если несущая способность свай определена по результатам полевых испытаний статической нагрузкой;

1,25 — если несущая способность сваи определена расчетом по результатам статического зондирования грунта;

1,4 — если несущая способность сваи определена расчетом, по результатам динамических испытаний сваи.

Определение несущей способности сваи по материалу

с - коэффициент условий работы сваи;

сb - коэффициент условий работы бетона;

’сb - коэффициент технологии бетонирования;

- коэффициент продольного изгиба сваи; Rb- расчетное сопротивление бетона сжатию; Ab - площадь поперечного сечения сваи;

Rsc - расчетное сопротивление арматуры сжатию; As - рабочая площадь арматуры.
