СВАЙНЫЕ ФУНДАМЕНТЫ

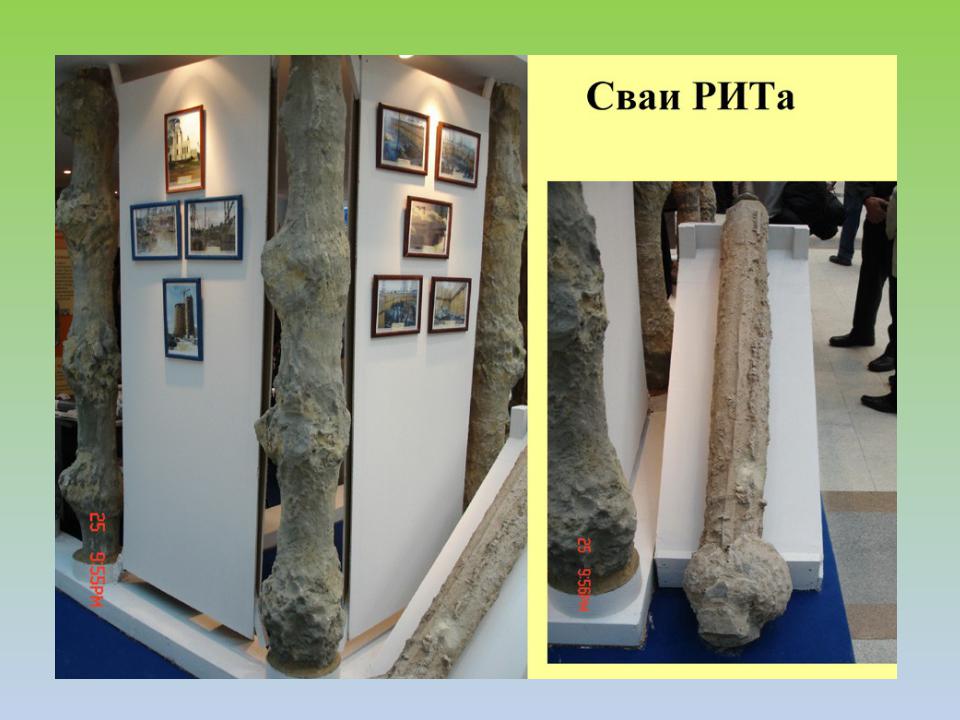

Сваи, создаваемые по разрядно- импульсной технологии (РИТ)

СВАЙНЫЕ ФУНДАМЕНТЫ

СВАЙНЫЕ ФУНДАМЕНТЫ

ГОСТ 19804-91* Сваи железобетонные

Маркировка свай X YY. ZZ – A V

С– квадратного сплошного сечения, цельные или составные, с поперечным армированием ствола.

СП – квадратного сечения с круглой полостью. СК – полые круглого сечения (400-800 мм). СО – сваи-оболочки.

СД – сваи-колонны, двухконсольные.

СЦ – сваи сплошного сечения, с напрягаемой арматурой в центре ствола.

СВАЙНЫЕ ФУНДАМЕНТЫ

YY– длина сваи в дециметрах

ZZ– размер стороны (диаметр) поперечного сечения сваи в сантиметрах

A V – класс стали, вариант армирования

СВАЙНЫЕ ФУНДАМЕНТЫ

Конструкция железобетонных свай

СВАЙНЫЕ ФУНДАМЕНТЫ

Набивные сваи

•набивные, устраиваемые путем погружения инвентарных труб, нижний конец которых закрыт оставляемым в грунте башмаком или бетонной пробкой, с последующим извлечением этих труб по мере заполнения скважин бетонной смесью;

•набивные виброштампованные, устраиваемые в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом в виде трубы с заостренным нижним концом и закрепленным на ней вибропогружателем;

•набивные в выштампованном ложе, устраиваемые путем выштамповки в грунте скважин пирамидальной или конусной формы с последующим заполнением их бетонной смесью.

СВАЙНЫЕ ФУНДАМЕНТЫ

Инвентарные трубы с башмаком

СВАЙНЫЕ ФУНДАМЕНТЫ

СВАЙНЫЕ ФУНДАМЕНТЫ

Виброштампованные

СВАЙНЫЕ ФУНДАМЕНТЫ

В выштампованном ложе (в пробитых скважинах)
