С вертикальными дренами

Рис. 12

Устройство дренирующего слоя

Рис. 13

Устройство дрен

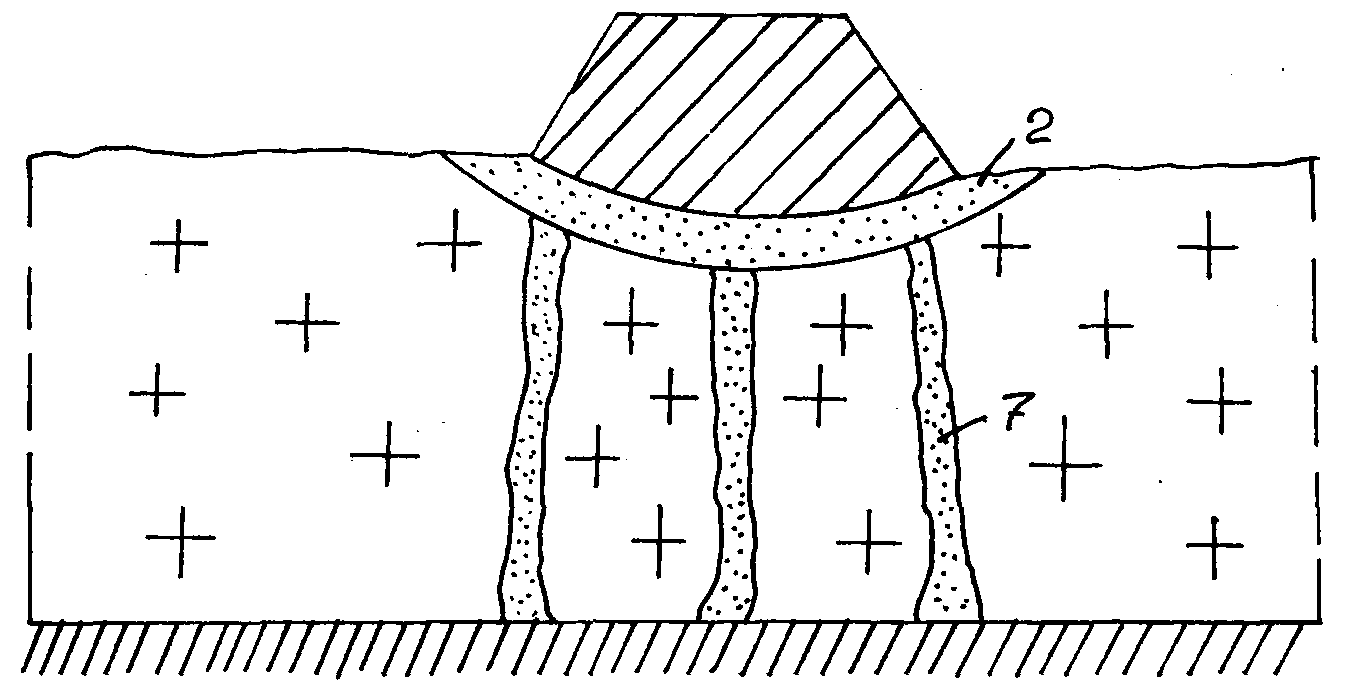

Рис. 14

Осадка насыпи с уплотнением дрен

Примечание. На рис. 12-14:

1 - дренирующий материал, 2 - дренирующий слой, 3 - экскаватор с на-весным оборудованием, 4 - обсадная труба, 5 - вибратор, 6 - бункер, 7 - дрены

При устройстве вертикальных дрен применяют экскаваторы с длинной стрелой или, при большой глубине краны (типов СКГ-25, СКГ-40). Направляющая и упорная мачта фиксирует стрелу в рабочем положении и направляет движение вибропогружателя с обсадной трубой. Песок загружают через воронку с помощью малого экскаватора или погрузчика. В состав группы механизмов также входят передвижная электростанция для питания вибратора и передвижная буровая установка. Диаметр вертикальных дрен от 35 до 60 см, расстояние между ними от 2 до 4 м, располагают их в шахматном порядке (рис. 11-14).
