Общие сведения о машинах, механизмах, инструменте, для земляных работ Подготовка машин, механизмов, инструментов, приспособлений

Машины для выполнения земляных работ делят на четыре группы (рис. 1).

Рис. 1. Классификация машин и механизмов для земляных работ

Кроме указанных в классификации машин и механизмов для производства земляных работ применяются машины для разработки мерзлых грунтов, машин и оборудование для гидромеханизации, буровых и буровзрывных работ.

Земляные работы являются одним из наиболее трудоемких и тяжелых видов работ в строительстве. Поэтому необходимо знать не только основные виды, классификацию и назначение машин и механизмов, но и уметь технически грамотно применить тот или иной вид и тип машин и механизмов, правильно организовать их работу.

1. 3Емлеройные машины.

К землеройным машинам относят одноковшовые экскаваторы (цикличного действия) и многоковшовые (непрерывного действия). Наибольшее применение имеют одноковшовые экскаваторы, которые выполняют около 40% всего объема землеройных работ,

Одноковшовые экскаваторы находят широкое применение на земляных работах в различных грунтовых условиях. При оснащении различным видом рабочего оборудования они выполняют разработку грунта в выемках, отсыпку насыпей, планировку площадей, рыхление мерзлых грунтов, погрузоразгрузочные работы, обратную засыпку и уплотнение грунта.

Для успешного выполнения такого комплекса работ на экскаваторах имеется следующее навесное оборудование:

прямая лопата - грунт разрабатывается, как правило, выше уровня стоянки экскаватора с перемещением в отвал или транспортные средства.

Грунт разрабатывается лобовым и боковым забоями (рис. 2.)

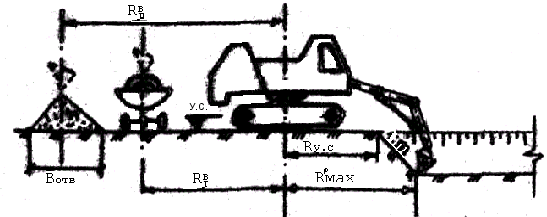

Рис. 2. Экскаватор, оборудованный прямой лопатой:

- радиус выгрузки в транспорт; У.С.- уровень стоянки экскаватора;- радиус выгрузки в отвал;

Rу.с - минимальный радиус разработки грунта на уровне стоянки; - максимальный радиус разработки грунта

Обратная лопата - грунт разрабатывается, как правило, ниже уровня стоянки экскаватора с перемещением в отвал или транспортные средства лобовым и боковым забоями. (рис. 3).

Рис. 3. Экскаватор, оборудованный обратной лопатой

Используется преимущественно при разработке грунта в небольших котлованах и траншеях. Поярусная разработка выемки при этом виде оборудования, как правило, не производится. В условиях пересеченного рельефа местности необходимо предварительное выравнивание бульдозером;

драглайн - применяется для разработки грунта ниже уровня стоянки экскаватора (для рытья глубоких котлованов, широких траншей, возведения насыпей, разработки грунта из-под воды и т.п.), а также для отдельных работ при планировке площадей и зачистке откосов. Преимущество драглайна - большие радиусы действия (до 10 м) и глубина копания (до 12 м). Особенно эффективно разрабатывать драглайном мягкие и плотные грунты, в том числе обводненные. Разработку грунта осуществляют лобовым и боковым забоями, как и экскаватор с обратной лопатой (рис. 4);

Рис. 4. Экскаватор, оборудованный драглайном

грейфер - применяется для разработки грунта ниже уровня стоянки экскаватора, для погрузки и разгрузки сыпучих материалов и дробленых пород, а также для рытья глубоких колодцев, траншей котлованов, устройства сооружений методом "стена в грунте", в условиях разработки грунтов ниже уровня грунтовых вод (рис. 5).

Рис. 5. Экскаватор, оборудованный грейфером

Кроме указанного сменного оборудования на стреле экскаватора могут быть закреплены:

рыхлитель - для рыхления скальных и мерзлых грунтов;

виброуплотнитель - для уплотнения слабых и несвязных грунтов;

ковш профильного очертания -для разработки грунта в траншее;

гидромолот, клин-молот, шар-молот - для разработки плотных и мерзлых грунтов;

крюковая подвеска - для использования экскаватора в качестве крана.

Для выполнения планировочных работ, разработки траншей, не больших котлованов, обратной засыпки пазух фундаментов часто применяются экскаваторы- планировщики с телескопическим оборудованием.

Многоковшовые экскаваторы применяют для разработки траншей в мерзлых и талых грунтах. Рабочими органами этих экскаваторов являются:

ковшовая цепь - для разработки траншей глубиной до 3,5 м в прочных и мерзлых грунтах;

ковшовый ротор - для разработки траншей в грунтах небольшой прочности глубиной до 2,5 м,
