ОБЕСПЕЧЕНИЕ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ ВОДОЙ И ТЕПЛОМ
На строительной площадке вода необходима для удовлетворения технических нужд (заправка и промывка машин, использование в технологических процессах), хозяйственно-питьевых нужд, для наружного и внутреннего пожаротушения.
Для душевых установок, а в зимнее время для технологических процессов, требуется горячая вода.
Для обеспечения строительной площадки водой должны быть решены в период подготовки производства следующие вопросы:
определение объема водопотребления: выбор источников водоснабжения:
конструирование и расчет временных систем водоснабжения.
Объем водопотребления на разных стадиях проектирования рассчитывается по-разному. При разработке ПОС количество потребляемой в период строительства воды определяется с помощью укрупненных показателей:
Где
- годовой объем работ,
- норма расхода воды, л/с
Годовой объем работ принимается с учетом изменения сметной стоимости в зависимости от территориального района.
При разработке ППР объем водопотребления определяется путем расчета исходя из объемов работ в натуральном измерении, числа работников, принятых средств механизации и удельных расходов воды на одного работника, единицу объема работ, строительную машину и т. п. Общий необходимый расход воды Qв определяется как суммарный для удовлетворения всех нужд на строительной площадке:
,
где
- соответственно расход воды. л/с, на
производственные, хозяйственно-питьевые
нужды, работу душевых, наружное и
внутреннее пожаротушение. В свою очередь:
где
- объем работ i-го вида, выполняемых в
смену с максимальным потреблением;
- удельный расход воды на единицу объема
работ i-го вида, л/с;
- продолжительность смены, ч,
3600 - количество секунд в одном часе;
К - коэффициент часовой неравномерности водопотребления
Расход воды на хозяйственно-питьевые нужды берется в зависимости от максимального числа работников, занятых в одну смену
где
- норма расхода воды на хозяйственно-питьевые
нужды на одного человека в смену, л/с
Расход воды на душевые установки
где
=
100 л/чел.-расход воды на одного работника,
принимающего душ;
- продолжительность работы душевой
установки, мин,
60 - число секунд в одной минуте.
При этом имеется в виду, что по окончании работы одним душем могут воспользоваться 4-5 человек.
Расход воды на наружное пожаротушение берется 20 л/с на площадь 50 га, на внутреннее пожаротушение - принимается по общесоюзным нормам. Для приближенных расчетов он может быть принят 10 л/с
Выбор источников водоснабжения зависит от требований к качеству воды. Качество воды на хозяйственно-питьевые нужды должно удовлетворять #M12293 0 1200003120 3271140448 4294967276 779538042 247265662 4292723536 557313239 2960271974 2851215321ГОСТ "Вода питьевая"#S, а на производственные нужды - требованиям технологии. В частности, содержание взвешенных веществ в воде для производственных нужд не должно превышать 100 мг/л, а для промывки песка и гравия непригодна вода, содержащая частицы глины и органические вещества.
Для водоснабжения строительной площадки могут быть использованы в зависимости от условий строительства:
действующий водопровод;
сети постоянного водопровода, выполненные в подготовительный период;
природные источники водоснабжения - подземные, артезианские, ключевые и грунтовые воды: поверхностные водоемы (реки, озера и т. п.);
привозная вода.
Наиболее рационально и экономически выгодно использовать действующий водопровод и сети постоянного водопровода. В случае невозможности их использования ориентируются на выбор природных источников воды. Этот выбор должен учитывать пригодность воды в ее естественном состоянии или после несложной очистки.
Если существующий источник
не может обеспечить требуемый расход
воды на пожаротушение, следует устраивать
пожарные водоемы или резервуары емкостью
50-100 м
на территории площадью до 10 гектаров
при расчетном расходе воды на наружное
пожаротушение 5-10 л/с. Водоемы или
резервуары оборудуются свободным
доступом и подъездами с максимальным
удалением от сооружений не более 150 м.
Емкость водоема должна обеспечить
тушение пожара в течение трехчасового
периода наибольшего водопотребления.
Подземную воду, добываемую из скважин и колодцев, после ее предварительного санитарного исследования разрешается употреблять для питья. Воду из поверхностных источников следует употреблять, для хозяйственно-питьевых нужд только после предварительного обеззараживания. Необходимость и метод обеззараживания определяются по данным анализа воды медицинской службой.
Привозная вода используется в случаях невозможности эксплуатации других источников. При этом для хранения привозной воды необходимо на строительной площадке иметь оборудованные емкости - отдельно для хозяйственно-питьевых и технических нужд.
Конструирование и расчет временных систем водоснабжения производятся на основе следующих положений.
Временные водопроводные сети устраиваются, как правило, по тупиковой схеме низкого давления из стальных (газовых) труб. Наиболее распространенные схемы временных сетей водоснабжения представлены на #M12293 0 854900665 4292996645 77 507747176 1118143791 1005129437 1798494352 3154 496292540рис. 1#S и #M12293 1 854900665 4292996645 78 507747203 1118143791 3154 441502139 4294967292 42#S. Прокладку трубопроводов осуществляют по поверхности земли в утепленных коробах либо в неглубоких (до 0,5 м) траншеях с засыпкой утеплителем. Обязательна защита сети от механических повреждений. Для этого в местах пересечения дорог, при устройстве вводов и т. п. трубопроводы заключают в металлические или бетонные гильзы.
Диаметр труб определяется для каждого участка тупиковой сети отдельно с помощью формулы
Где
- расчетный расход воды, л/с,
- скорость движения воды в трубе
(принимается 1,5 м/с)
=
3,14.
При конструировании временных сетей особое внимание обращается на правильный выбор конструкции водозабора типа насосов и водоразборных устройств.
Примыкание временных сетей к существующему водопроводу допускается только в колодцах с обязательной постановкой водозапорной арматуры и водомера. Врезка в существующий водопровод осуществляется по согласованию с эксплуатирующей его организацией.
Для забора неглубоко залегающих подземных вод применяют коптажи, шахтные колодцы, каменно-щебеночные дрены. Если водоносный слой залегает на глубине более 12 м, устраиваются буровые скважины. Если дно и берега источника состоят из водопроницаемого грунта, воду забирают из берегового колодца, что уменьшает ее загрязненность. Определение производительности, напора и мощности насосов осуществляется по общепринятой методике.
В места потребления воды устанавливается типовая водоразборная арматура (краны, вентили), к которой могут присоединяться гибкие рукава и шланги для последующей подачи воды к производственным потребителям.
Теплоснабжение строительной площадки предусматривается для отопления и вентиляции временных и строящихся зданий (на стадии производства внутренних работ), для обеспечения производственных нужд в зимнее время (паропрогрев бетона, подогрев заполнителей, отогрев мерзлого грунта и т. п.).
Для теплоснабжения строительных площадок следует максимально использовать постоянные системы теплоснабжения.
При проектировании временного теплоснабжения определяется требуемый расход тепла, подбирается источник тепла, конструируются и рассчитываются временные тепловые сети. Расход тепла устанавливается путем расчета по формулам и таблицам, согласно действующим нормам отдельно по каждому потребителю.
В частности, необходимое
количество тепла
для отопления временных зданий
рассчитывается по формуле
где
- коэффициент, зависящий от расчетных
температур наружного воздуха
,
например,
=1,45
при
= 10°С,
= 1,0 при
=
30°С;
- удельная тепловая характеристика
здания (для временных зданий ,
=
0,5 - 0,7);
- строительный объем здания по наружному
обмеру м
- расчетная температура воздуха в
помещения, °С.
Суммарный максимальный часовой расход тепла определятся по всем потребителям при проектировании единого источника теплоснабжения.
Источники временного теплоснабжения могут быть децентрализованными или централизованными. В качестве децентрализованных источников (табл. 1) для временного теплоснабжения небольших объектов целесообразно предусматривать электронагреватели или жидкотопливные подогреватели. Эти же источники целесообразно использовать для кратковременного обеспечения теплом строящихся, зданий до пуска постоянной системы отопления. В качестве централизованных источников тепла целесообразно принимать производственно-отопительные котельные, размещаемые в центре тепловых нагрузок. Целесообразность выбора того или иного источника тепловой энергии обосновывается технико-экономическим расчетом.
Характеристика некоторых децентрализованных источников тепла
Таблица 1
|
#G0Наименование |
Тип, марка |
Мощность, кВт |
Объем обогреваемого помещения |
Теплопроизво- дительность, тыс. ккал/ч |
Количество
нагреваемого воздуха тыс.м |
|
Электропечи
Электрокалориферы
Воздухонагреватели на жидком топливе |
ПЭТ-4 ПЭТ-8 СФОЦ- 5/05-И-1 10/05-И-1 16/05-И-1 40/05-И-1 100/05-И-1 ТВУ-З ТГ-2,5А УСВ-10 УСВ-З0 УСВ-80А УСВ-100 УСВ-200М УСВ-З00 УСВ-400 |
1,0 0,5
5 10 16,1 47,2 97,5 20 3,8 0,5 0,6 - 4,5 3,8 - - |
10-12 6-8
600 800 1200 2000 2500 15000 6100 300 1000 2000 2,500 5000 7250 10000 |
1,8 1
20-30 30-40 40-50 70-80 100-110 600 250 10-15 30-40 80 100-110 200 300 400 |
- -
0,7 0,8 1,9 6,5 5,0 20 15 0,25 1,2 3,2 4,5 7,5 14 14 |
/ч

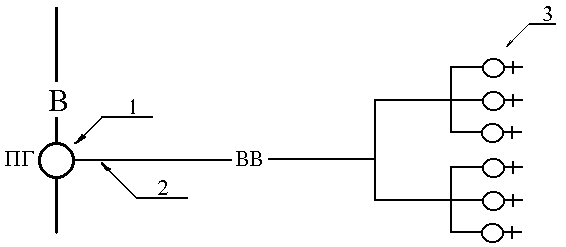

Рис. 1. Схема водоснабжения строительной площадки от существующего водопровода;
1-колодец с гидрантом; 2-водовод; 3-распределительная сеть строительной площадки с водоразборной арматурой

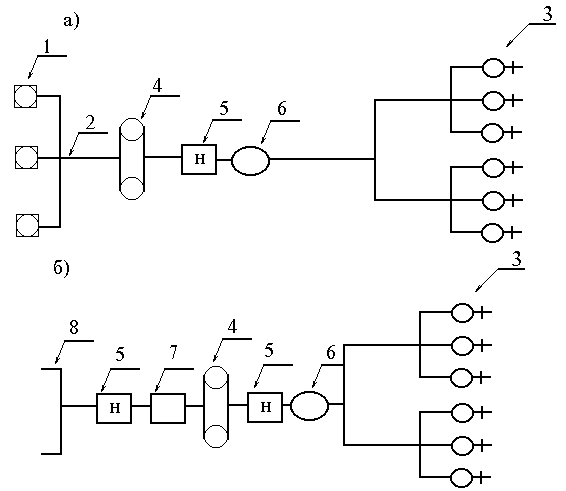

Рис. 2. Схемы водоснабжения от подземных (а) и от поверхностных (б) источников;
1-скважина; 2-водовод; 3 - распределительная сеть; 4 - резервуар; 5 - насосная станция; 6-водонапорная башня;
7-сооружение для очистки и обеззараживания воды; 8-водозабор
