Лекция 11
Тема: Грузоподъемные
машины и механизмы
План:
1. Назначение, устройство и принцип работы реечных, винтовых и гидравлических домкратов, строительных и подвесных лебедок.
2.Назначение, устройство и принцип работы строительных подъемников, монтажных вышек, подъемных и мостовых кранов.
3.Назначение, область применения и устройство стреловых самоходных кранов.

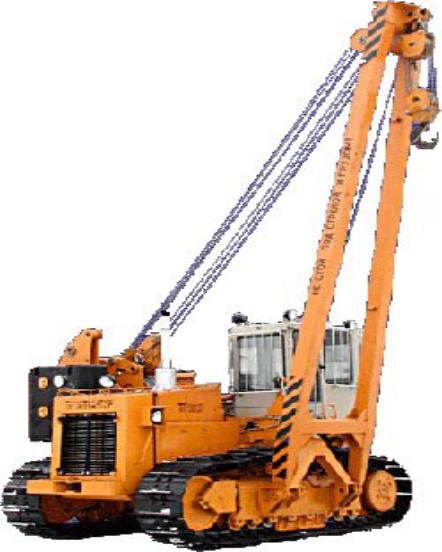

4.Краны-трубоукладчики. Назначение, принцип действия и индексация.
1. Назначение, устройство и принцип работы
реечных, винтовых и гидравлических домкратов, строительных и подвесных лебедок.
1. Домкраты. Переносные грузоподъемные механизмы небольших размеров и малого веса.
По конструкции существуют домкраты:
реечные;
винтовые;
гидравлические.
По типу привода различают домкраты:
с ручным приводом;
с электрическим приводом;
с гидравлическим приводом;
с пневматическим приводом.

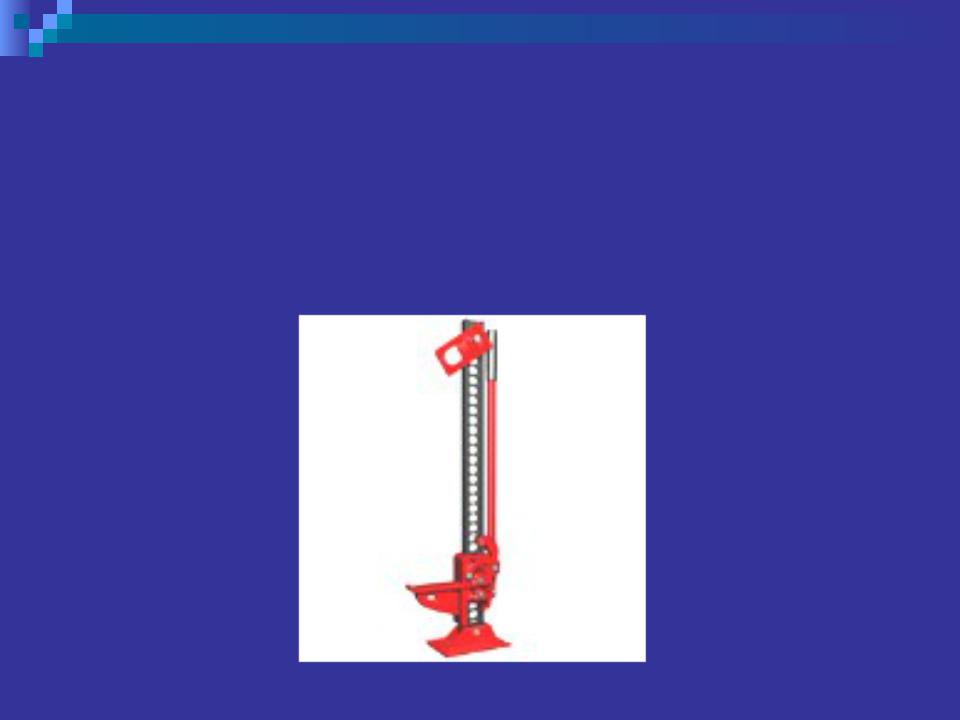

Реечный домкрат.
Состоит из металлического корпуса, в направляющих устройствах которого перемещается односторонняя зубчатая рейка.
Для удержания поднятого груза служит храповое колесо с собачкой.
Усилие на рукоятке для подъема груза определяется по формуле:
F = G dш / (2 l u ), где G – сила тяжести груза (G = m g);
dш – диаметр шестерни, которая находится в сцеплении с рейкой;
l – длина рукоятки;
u – передаточное число зубчатой передачи;- КПД домкрата ( = 0,65… 0,85).
При кратковременной работе допускаемое усилие на рукоятке не более 200 Н, при непрерывной работе – не более 80 Н. Грузоподъемность реечных домкратов – до 3 т, высота подъема – до 0,6 м.

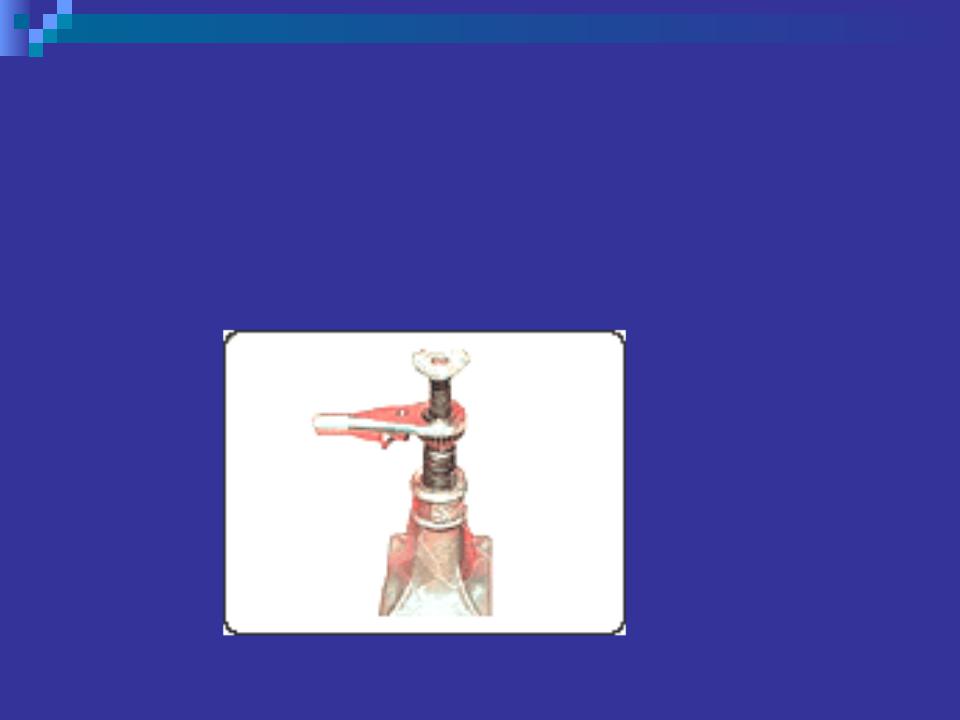

Винтовой домкрат.
Состоит из литого или сварного корпуса с запрессованной в нем бронзовой гайкой, составляющей пару со стальным винтом.
Подъем груза производится путем поворота винта относительно гайки.
Усилие на рукоятке для подъема груза определяется по формуле:
F = G dср tg(α + β)/ (2 l),
где G – сила тяжести груза (G = m g); dср – диаметр средней резьбы винта;
α – угол подъема резьбы; β – угол трения в резьбе; l – длина рукоятки.
Винтовая пара в домкратах является самотормозящейся при условии, что α < β. Это позволяет обеспечить удержание груза и исключает возможность перемещения винта под действием нагрузки, но существенно влияет на КПД домкрата ( = 0,3…
0,4). Грузоподъемность винтовых домкратов достигает 50 т, высота подъема – до 0,5 м. Электромеханические винтовые подъемники, применяемые для подъема перекрытий строящихся зданий, имеют грузоподъемность до 100 т.
Гидравлический домкрат.
По сравнению с другими видам домкратов (винтовым и реечным) обладает большей грузоподъемностью (до 200 т), а также более высоким значением КПД ( = 0,8…
0,85).
Усилие на рукоятке для подъема груза определяется по формуле:
F = G d2 l1 / (D2 l2 ),
где G – сила тяжести груза (G = m g); d – диаметр плунжера ручного насоса; D – диаметр поршня домкрата;
l1, l2 – плечи рукоятки;
– КПД домкрата ( = 0,8… 0,85).
Максимальная высота подъема – 0,2 м.

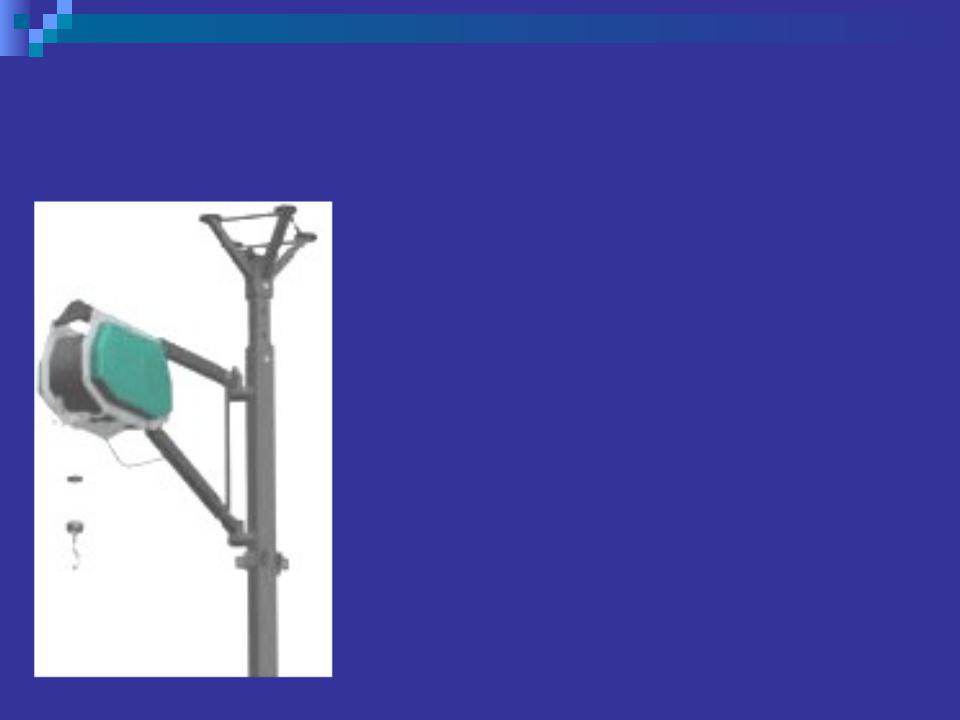

2.. Строительные лебедки.. Грузоподъемные механизмы,, предназначенные для подъема груза с помощью
каната,, навиваемого на барабан
Главным параметром лебедки является тяговое усилие каната.
Строительные лебедки разделяют на тяговые и подъемные.
Тяговые лебедки используют для перемещения груза плоскости или по направляющим. В подъемных лебедках высота передаточного отношения достигается полиспастом.
Однако все лебедки ограничены канатоемкостью барабана. Длина каната достигает 50 – 75 м.
