Курсовая работа на тему: «Водоотведение и очистка сточных вод нефтеперерабатывающего завода»
Выполнили студентки гр. ВВ-09-2: Мальцева Ю.Е.
Пермякова И.С.
Проверил преподаватель: Мелехин А.Г.
ПНИПУ. Кафедра ТВиВВ.
Сточные воды при отведении от НПЗ подразделяются на:
•Бытовые (в задание курсового проекта расчет бытовой канализации не входит)
•Производственные
•Ливневые
ПНИПУ. Кафедра ТВиВВ.
Производственная
канализация
На НПЗ предусматривается 2 основных системы производственной канализации:
1. Для отведения и очистки нефтесодержащих нейтральных производственных и производственно-ливневых стоков.
СВ первой системы канализации после очистки, как правило, используются для производственного водоснабжения. Общее солесодержание этих вод не превышает 2000 мг/л.
2. Для отведения и очистки производственных СВ , содержащих нефть, н/п и нефтяные эмульсии, соли, реагенты и другие органические и неорганические в-ва.
СВ второй системы канализации, после очистки, как правило, сбрасываются в водоем.
ПНИПУ. Кафедра ТВиВВ.
Исходные данные
СВ принадлежак к первой категории, т.к. солесодержание не превышает 2000 мг/л
Количество производственных сточных вод : Q= 850 м3/сут = 35,42 м3/ч.
•Очищенная сточная вода подается в оборотную систему промышленного водоснабжения.
•Режим притока сточных вод на очистные сооружения равномерный в течение смены(всего 3 смены по 8 часов)
|
Исходная |
Концентрация |
|
Показатели |
концентрация |
загрязнений после |
|
Взвешенные |
загрязнений |
очистки |
|
250 |
25 |
||
вещества, мг/л |
|||
500 |
30 |
||
Нефтепродукты, мг/л |
|||
СПАВ, мг/л |
15 |
- |
ПНИПУ. Кафедра ТВиВВ.
Выбор технологической
схемы для очистки сточных вод
Для очистки сточных вод данного НПЗ выбрана следующая схема:
•Механическая очистка. В качестве предварительной очистки сточных вод предложено отстаивание в нефтеловушке. Нефтеловушка позволяет снизить содержание нефтепродуктов на 60-90%, взвеси – на 40-60%.
•Физико-химическая очистка. Для очистки сточных вод от нефтепродуктов в схему включена напорная флотация. Эффект очистки по нефтепродуктам составляет 70-80%.
•Для доочистки сточных вод от взвешенных веществ, СПАВ, остаточных нефтепродуктов перед подачей в систему оборотного водоснабжения включена сорбция на угольных фильтрах.
ПНИПУ. Кафедра ТВиВВ.

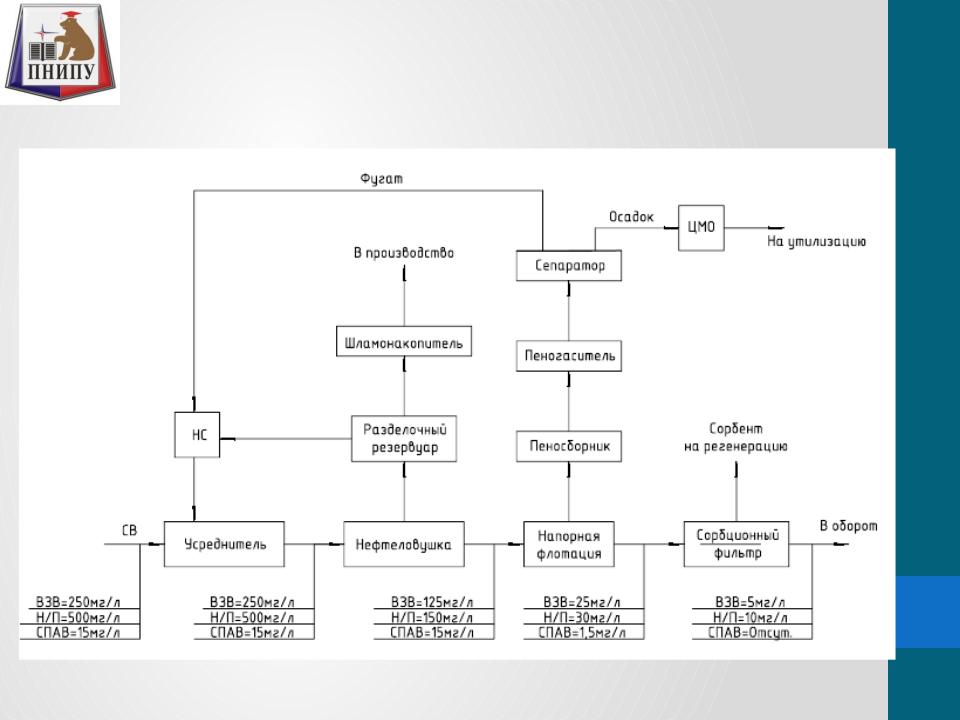

Технологическая схема очистки сточных вод
ПНИПУ. Кафедра ТВиВВ.

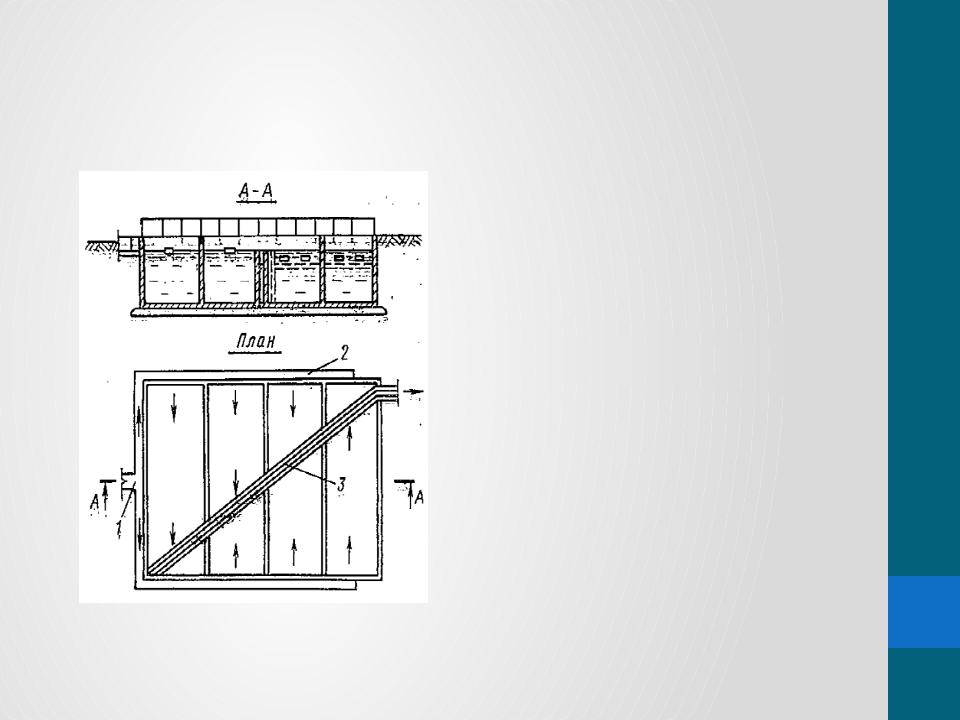

Резервуар-усреднитель
Рис.1 Усреднитель конструкции ВНИИ ВОДГЕО
1 – подводящий лоток,
2 – распределительный лоток постоянного сечения,
3 – сборный лоток
ПНИПУ. Кафедра ТВиВВ.
Расчет усреднителя
Расчет усреднителя производится на основании данных притока сточных вод по часам суток. В данном курсовом проекте коэффициент часовой неравномерности равен Kчас=1,3, таким образом,
максимальный часовой расход составит:max 3
Qчас 35,42 1,3 46,0м / ч
Зададим, что превышение концентрации загрязнений сверх допустимой наблюдается с 9 до 17 часов, поэтому период усреднения принимаем равным 8 часам.
W |
Q max t 46,0 8 368,4м3 |
|
Объем усреднителя будет равен: |
час |
|
у |
|
|
Принимаем типовой усреднитель с максимальным рабочим объемом 400 м3 и минимальным объемом 300 м3 с размером секции 3х15 м. Согласно СНиП число секций усреднителя должно быть не менее
двух, обе рабочие. ПНИПУ. Кафедра ТВиВВ.
Расчет усреднителя
Число типовых секций объемом 300 м3
составит: n |
V |
368,4 |
1,23 2секции |
|
|||
Vmin |
300 |
|
|
Пропускная способность секции: |
|||||||
qс |
Q |
max |
|
46,0 |
23м |
3 |
/ ч |
|
|
||||||
n |
2 |
|
|||||
|
|
|
|
|
|||
Скорость продольного движения воды в |
||
qc 1000 |
23 1000 |
0,14мм / с |
|
||
секции составит: |
3600 3 15 |
|
3600 F |
|
|
что удовлетворяет требованиям СНиП [1]:
доп 2,5мм / с
ПНИПУ. Кафедра ТВиВВ.

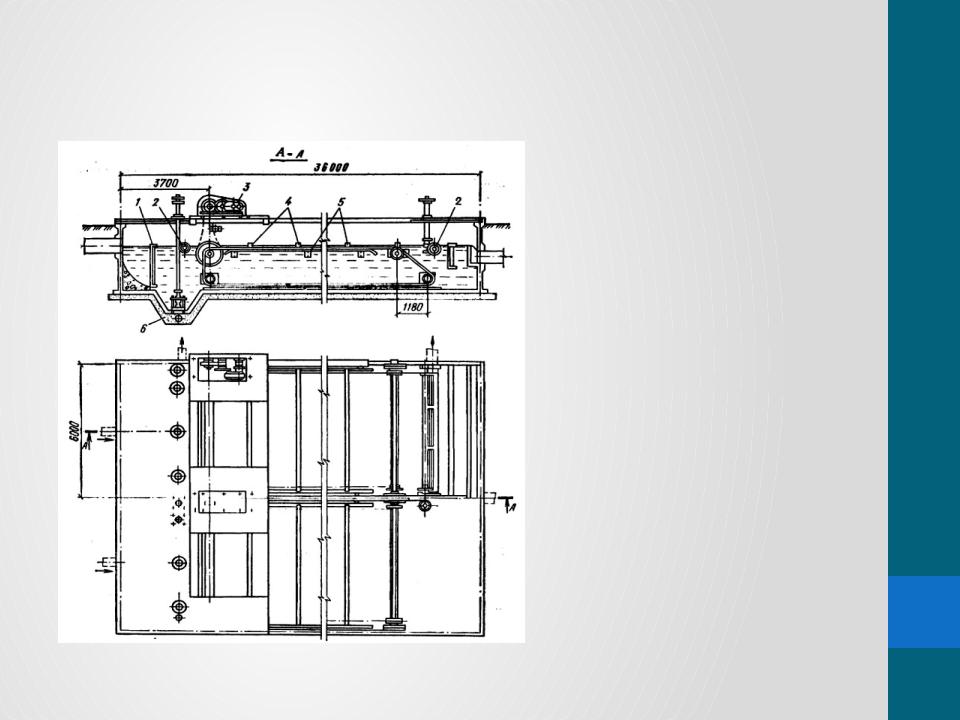

Нефтеловушка
1 – щелевая распределительна я перегородка;
2 – нефтесборная труба;
3 – механизм передвижения скребков;
4 – скребки;
5 – кронштейны;
6 – донный клапан
