Пермский национальный исследовательский политехнический университет Строительный факультет
Кафедра «Теплоснабжение, вентиляция и водоснабжение, водоотведение»
Курсовая работа по дисциплине «Разработка водоотводящие системы промышленных предприятий»
на тему: «Молочный завод»

Задание на
проектирование
Запроектировать сооружения очистки сточных вод промышленного предприятия для использования в системе оборотного водоснабжения.
Молочный завод работает в 2 смены.
Сточные воды молочного завода имеют специфические компоненты. Харакетризуются большим содержанием ХПК, БПК.
В данном курсовом проекте рассматривается очистка сточных вод молочного завода количеством Q = 865 м3/сут = 36,04 м3/ч.
Площадь водосбора 1,5 км2
Очищенная сточная вода сбрасывается в городской коллектор.
Показатели рH находятся в норме.

Сточные воды при отведении с территории молочного завода в зависимости от их происхождения разделяются на:
1.Технические воды от продувки систем оборотного водоснабжения
2.Бытовые – от помещений персонала и администрации; ввиду того, что бытовые сточные воды по характеру загрязнений сильно отличаются от производственных сточных вод, они требуют самостоятельных отведения и очистки. В задание курсового проекта расчет бытовой канализации не входит.
3.Атмосферные – дождевые и снеговые.
4.Промышленные стоки от промывки и обеззараживания технологического оборудования и трубопроводов, сточные воды в результате мокрой уборки цеховых и вспомогательных помещений.
5.Аварийные спуски молочных продуктов и сыворотки.
Состав и концентрация загрязненности сточных вод зависят от профиля и производительности предприятий.

Концентрации загрязнений.
Показатели |
концентрация загрязнений до |
концентрация загрязнений |
|
очистки |
после очистки |
Взвешенные |
250 |
10 |
вещества, мг/л |
|
|
Сухой остаток, |
1500 |
450 |
мг/л |
|
|
ХПК, мгО2/л |
950 |
10 |
БПКполн, мгО2/л |
770 |
6 |

Выбор метода очистки СВ
Для очистки стоков данного предприятия от заданных нам компонентов до нормативных показателей принимаем следующую схему.
-Электрохимическая очистка:
Перед подачей на сооружения биологической очистки необходимо снизить содержание взвешенных веществ в сточных водах до допустимых поэтому установлен электрокоагулятор для снижения содержания взвешенных веществ на 85% и ХПК на 30%.

-Механическая очистка:
Для предотвращения попадания коагулянта
вбиологические очистные сооружения, для снижения содержания взвешенных веществ и ХПК установлены сооружения механической очистки. Отстойник с тонкослойным модулем, который удаляет до 70% взвешенных веществ, и напорный песчаный фильтр, эффект очистки на котором по взвешенным веществам 97 %.
-Биологическая очистка:
Для биологической сточных вод от органических примесей установлен аэротенк с продленной аэрацией. Эффект очистки по БПК составляет 97,5%, и ХПК 93%.

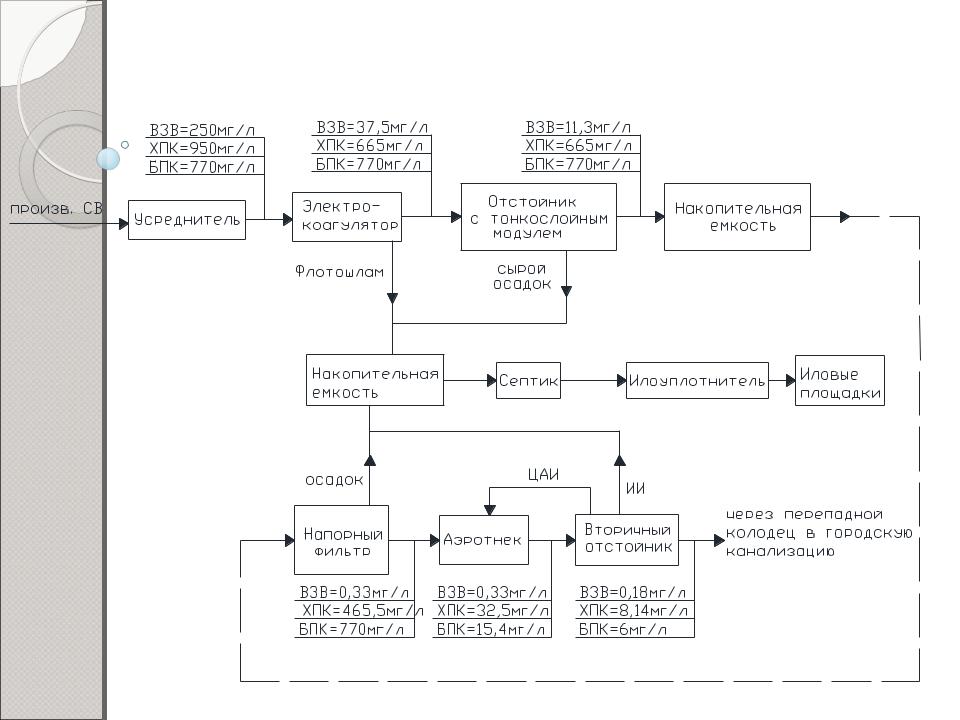

СхемаПринципочисткиальная схема очистки

сооружений.
Электрокоагуляционная установка.
Суть работы электрокоагуляционной установки заключается в одновременном образовании хлопьев коагулянта и пузырьков газа в стесненных условиях межэлектродного пространства, позволяющем надежно закреплять пузырьки на хлопьях и интенсивно коагулировать загрязнения, тем самым обеспечивать эффективность флотационного процесса.
Установка – двухкамерная, горизонтального типа. Электрокоагулятор состоит из корпуса с наклонным дном и крышкой, электродной системы, пеноудаляющего устройства. Они должны быть снабжены патрубками с вентилями для выпуска и впуска воды, пены, емкостями для сбора пены и вентиляционной системой удаления водорода.

Расчет заключается в определении объема установки.
Количество образующейся в электрокоагуляторе пены составляет 25% расхода сточных вод, количество пенного продукта – 1,4%. Гашение пены производится механическим способом в течение 5-10 мин.
Обработка пенного продукта в суспензионных сепараторах в течение 5 минут позволяет получить осадок влажностью 90- 92%.
Сущность метода заключается в пропускании воды, обработанной небольшой дозой коагулянта, через электролизер с алюминиевыми электродами, к которому подведен постоянный или переменный ток низкого напряжения
Для очистки данных сточных вод рекомендуется очистка электрокоагуляторами с алюминиевыми электродами непрерывного действия.
Необходимая доза алюминия определяется по его удельным расходам на удаление отдельных загрязнений и уточняется пробным электрокоагулированием. Принимаем DАl=60 г/м3 .

Расчет:
Объем жидкости в электрокоагуляторе:
Wch = qw tek = 36,04 0,5 = 18,02 м3;Поверхность анодов (катодов) будет равна:
fan = fh = I/iап = 6487,5/120 = 54,1м2;
Объем жидкости в межэлектродном пространстве Vж = fan b = 54,1.0,02 = 1,08 м3;
Общий объем электродов Vеk = fan = 54,1* 0,006 = 0,32 м3;
Общий объем электродного блока составит: Vж+Vek = 1,08+0,32 = 1,40 м3;
Масса такого блока: Vek A1 = 0,019.2,7 = 0,06 т;
Масса электродного блока не должна превышать 50 кг, принимаем число блоков равным 2. Условно принимая форму блока кубической, получим, что длина его ребра составит: 0,34 м.
Число электродов в блоке составит n = = 0,34/(0,006+0,015) = 18, т.е. блок будет состоять из 9 анодов и 9 катодов.
В электрокоагуляторе непрерывного действия проскок жидкости вне межэлектродного пространства недопустим, между боковыми стенками аппарата и крайними электродами не должно быть установочных зазоров.
Учитывая, что в аппарате должны быть размещены пеносгонное устройство, а также устройства для распределения потока воды на входе и выходе, габариты электрокоагулятора принимаем:
L х B х H = 1,3 x 1,1 x 1,0 м.
