Пермский национальный исследовательский политехнический университет Строительный факультет

Кафедра «Теплоснабжение, вентиляция и водоснабжение, водоотведение»

Курсовая работа по дисциплине «Разработка водоотводящие системы промышленных предприятий»

на тему: «Молочный завод»

Задание на

проектирование

Запроектировать сооружения очистки сточных вод промышленного предприятия для использования в системе оборотного водоснабжения.

Молочный завод работает в 2 смены.

Сточные воды молочного завода имеют специфические компоненты. Харакетризуются большим содержанием ХПК, БПК, жиров.

В данном курсовом проекте рассматривается очистка сточных вод молочного завода количеством Q = 800 м3/сут = 33,33 м3/ч.

Площадь водосбора 150 км2=15 000 га.

Очищенная сточная вода подается на производство.

Показатели рH находятся в норме.

Загрязнение производственных СВ предприятий молочной промышленности состоят из потерь молока и молочной продукции, отходов производства, реагентов, применяемых при мойке тары, примесей и смываемых с поверхностей тары.

Состав и концентрация загрязненности сточных вод зависят от профиля и производительности предприятий.

Концентрации загрязнений.

Показатели

концентрация загрязнений

концентрация загрязнений



до очистки

после очистки

Взвешенные

350

30

вещества, мг/л





Сухой остаток,

1500

400

мг/л





Жиры, мг/л

50

5

ХПК, мгО2

1400

30

БПКполн, мгО2

1200

15

Выбор метода очистки СВ

Выбор метода очистки зависит от степени снижения концентрации загрязнения, характеристики и количества поступающих на очистные сооружения сточных вод.

СВ от молочного производства подаются сначала в жироловушку, где снижается содержание жиров и взвешенных веществ на 90% ,эффект очистки по БПК составляет 30% .

Далее следует усреднитель, куда так же подаются промывные воды от напорного фильтра. Погружным насосом, расположенным в усреднителе СВ подается в электрокоагулятор. Затем следует отстойник с тонкослойными модулями (перед подачей в отстойник для повышения эффективности добавляется флокулянт), механический напорный фильтр и накопительная емкость для осадка, откуда он периодически вывозится на утилизацию.

Схема очистки

От цехов







Жиро-





Усредни-







Электро-









уловитель





тель







коагулятор































Производствен







Механический









Отстойник



















ный цикл



фильтр



































































































































































О



































с



































Флокулянт





















а































































д



























































о

































к































































































Накопительная



























емкость













































Усреднитель

Для обеспечения нормальной работы очистных сооружений необходимо усреднение поступающих сточных вод по концентрации загрязнения и по расходу.

Принимается усреднитель с перемешиванием сточной воды сжатым воздухом. Воздух подается в камеру усреднителя через барботажные трубы, уложенные на дне. Усреднитель – прямоугольный в плане.

В усреднитель погружен погружной насос, который подает воду на следующие этапы очистки. По необходимым параметрам работы(Q=33.3 м3/ч, Н=10м), учитывая потери напора в схеме очистки и высотное расположение сооружений принят погружной насос марки Wilo-Drain TS 65H117/22.

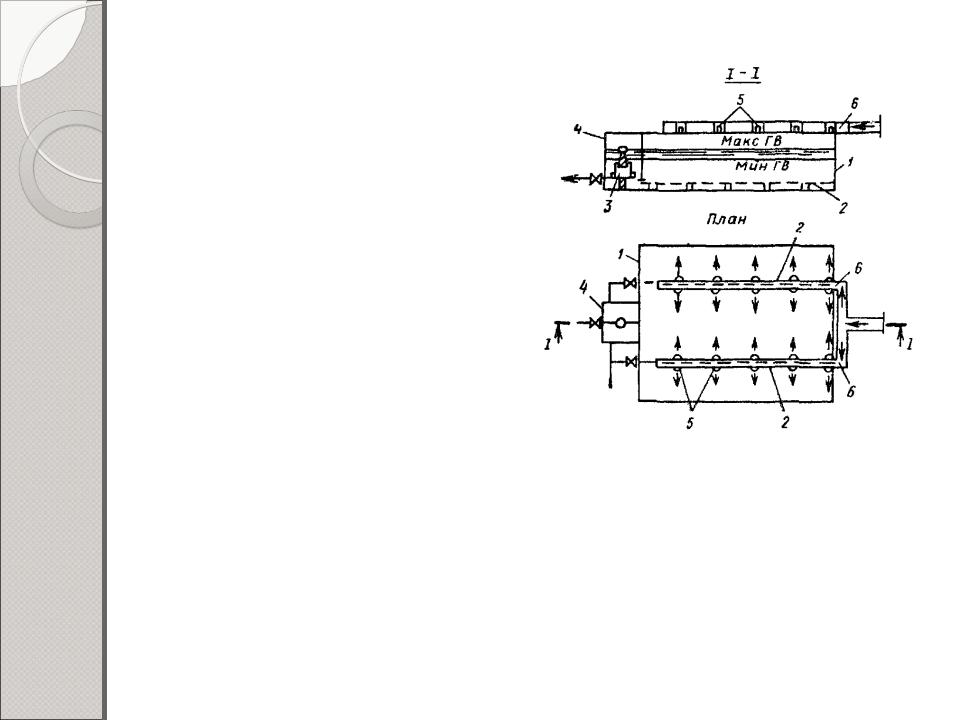

1 — резервуар усреднителя

2— барботер

3—выпускное устройство 4— выпускная камера; 5 — впускные отверстия 6 — подающие лотки

Расчет усреднителя.

Расход сточных вод за одну смену:

qсмен = qсут/2 = 800/2 = 400 м3/смен 2 – так как предприятие работает в две смены.

Объем усреднителя (рассчитывается на приток сточных вод за одну смену): W = qсмен *1,4 = 400*1,4 = 560 м3

1,4 – коэф. запасаЧисло секций усреднителя должно быть не менее двух, причем обе рабочие.

Площадь одной секции:

F = W/h*n = 560/3*2 = 93,33 м2 h – высота усреднителя, принимается 3 м

n - количество отделений усреднителя 2

Длина усреднителя:

L = F/b = 93,33/10 = 9,33 м b – ширина одного отделения усреднителя

Подача сточных вод осуществляется по периферийным желобам равномерно по периметру усреднителя.

Скорость движения воды в усреднителе:

V=q/3600*B*h=800/24*3600*10*3=0.00031, что меньше 0,0025, следовательно пересчитывать усреднитель не нужно.

Жироловушка

Жироловушка предназначена для извлечения из сточных вод жиров и взвешенных веществ.

Жиры и масла не допускаются к спуску в водоем, так как они, покрывая тонкой пленкой большие площади водной поверхности, затрудняют доступ кислорода воздуха и тем самым тормозят процессы самоочищения водоема.

Жиры, содержащиеся в производственных сточных водах, являются сырьем, которое может быть переработано для технических целей. Поэтому сточные воды, содержащие жиры и масла в большом количестве, пропускают через жироловушки.

Расчет жироловушки

Жироуловитель можно подобрать по расходу сточных вод. Расход СВ равен 800 м3/сут. Так как приток сточных вод к жироловушке идет в течение 16 часов, то часовой расход будет равен:

Qmaxчас = 800/16 = 50 м3/ч = 13,89 л/сек.

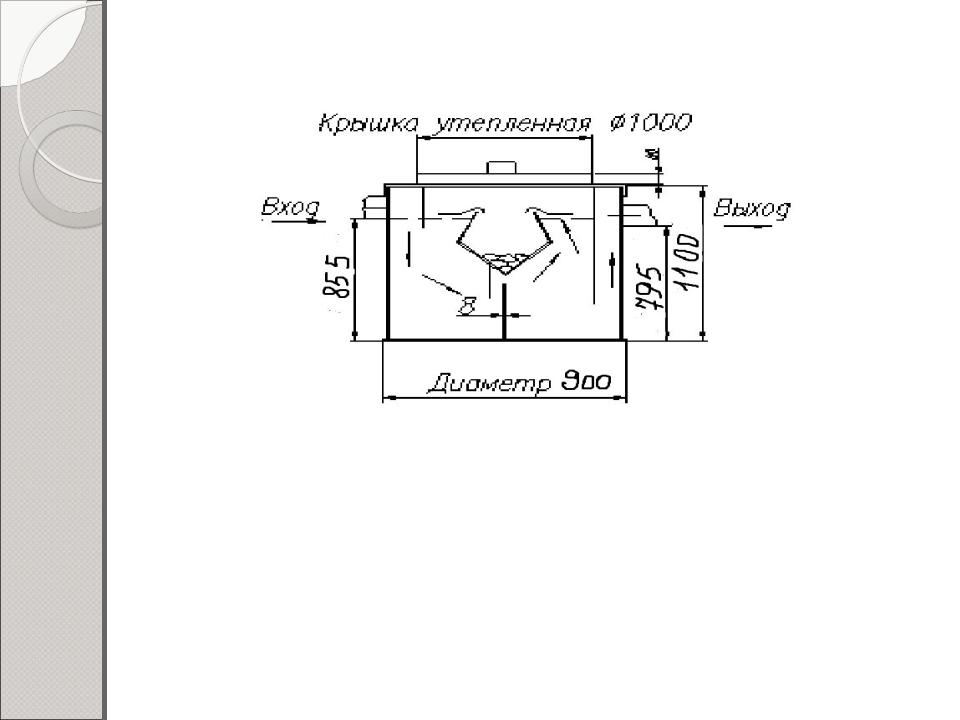

Принимаем жироловку ОТБ – 1 d=900мм H = 1100 мм
