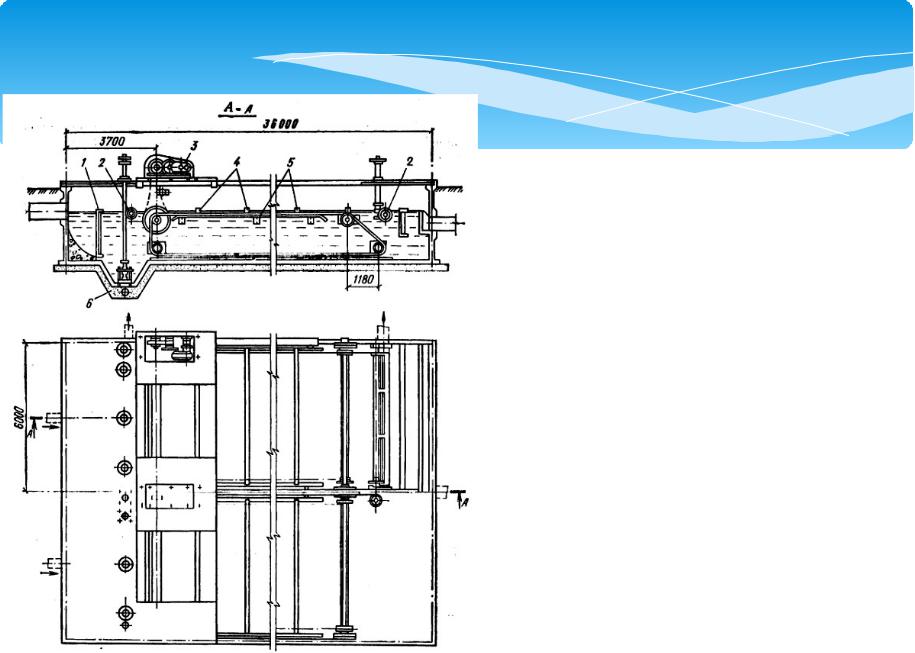

Нефтеловушка
1 – щелевая распределительная перегородка;
2 – нефтесборная труба;
3 – механизм передвижения скребков;
4 – скребки;
5 – кронштейны;
6 – донный клапан
Расчет нефтеловушки.
Основная масса нефтепродуктов в грубо диспергированном и некоторая в эмульгированном состоянии из сточных вод удаляются в отстойных сооружениях, называемых нефтеловушками. Они применяются при содержании нефтепродуктов в сточных водах более 100 мг/л. По справочнику принимаем типовую горизонтальную нефтеловушку ТП 902-2-157.
Концентрация загрязнений на выходе из нефтеловушки при заданной эффективности очистки составит:
, где
Свых Свх Э% Свх
Свх – концентрация загрязнений в исходной воде;
Свых – концентрация загрязнений в очищенной воде;
Э% |
– эффективность очистки. |
Получаем на выходе из нефтеловушки следующие
показатели:Сн / 500 0,7 500 150
вых
мг/л;
Свыхвзв 250 0,5 250 125
мг/л;

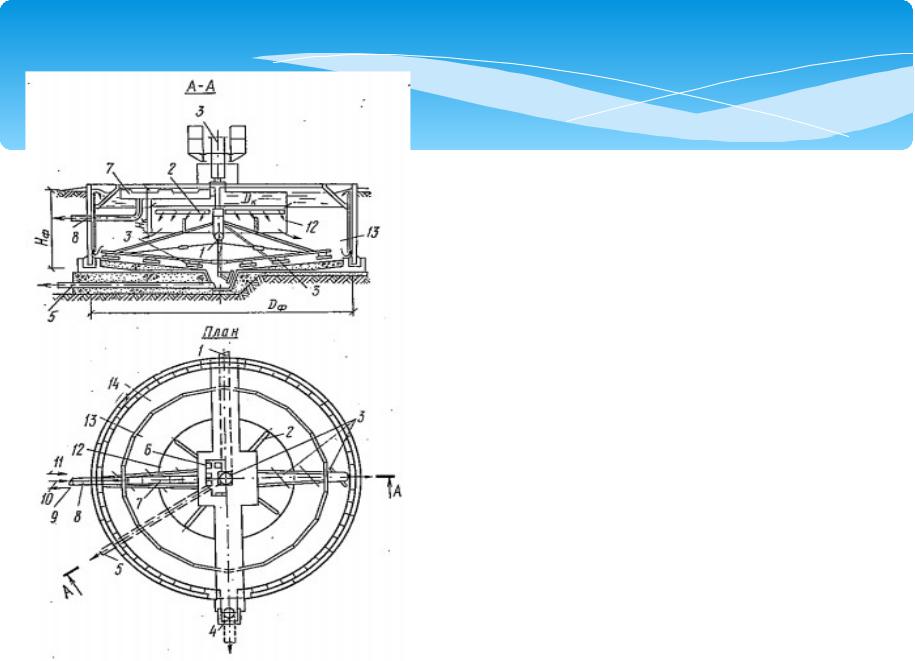

Флотационная установка
1 – подводящий трубопровод;
2 – водораспределитель;
3 – механизм для сгребания пены и сбора осадка;
4 – отводящий трубопровод;
5 – трубопровод отвода осадка;
6 – привод механизма;
7 – пеносборный лоток;
8 – трубопровод отвода пены;
9 – отвод конденсата;
10 – подача воды на дождевание пены;
11 – подача пара;
12 – флотационная камера;
13 – отстойная зона;
14 – кольцевой водосборный лоток
Расчет напорной флотации.
Установки напорной флотации применяют для снижения содержания нефти и нефтепродуктов в сточных водах с 70-150 до 10-30 мг/л и механических примесей со 100-150 до 10-15 мг/л.
Флотатор представляет собой отстойник радиального типа со встроенной внутри круглой в плане флотационной камерой, оборудованной вращающимся водораспределителем и механизмом сгребания пены.
Эффект задержания взвешенных частиц принимаем равным 80%. Принимаем три типовых флотатора-отстойника ТП-902-2-290
Получаемн / пна выходе из флотатора-отстойника следующие
С 150 0,8 150 30
показатели:вых
Свыхвзв 125 0,8 125 25 |
мг/л; |
СвыхСПАВ 15 0,9 15 1,5 |
мг/л; |
мг/л.
Сорбционные фильтры
Самый распространенный сорбент - активированный уголь. Применение угольных фильтров позволяет частично очистить воду от растворенной органики, солей тяжелых металлов, микроорганизмов свободного хлора, в то же время сохранив в воде полезные вещества. Но у систем такого типа есть свои недостатки. Пока поглотительный элемент новый, система работает прекрасно. Но со временем микроорганизмы накапливаются на поверхности сорбента и начинают там размножаться. В таком случае вода на выходе может стать даже более загрязненной, чем на входе. Иногда, чтобы избежать такой ситуации, сорбент покрывают серебром, но серебро не убивает микроорганизмы, а лишь препятствует их размножению на поверхности сорбента. Кроме того, со временем сорбент насыщается, и его необходимо заменять.

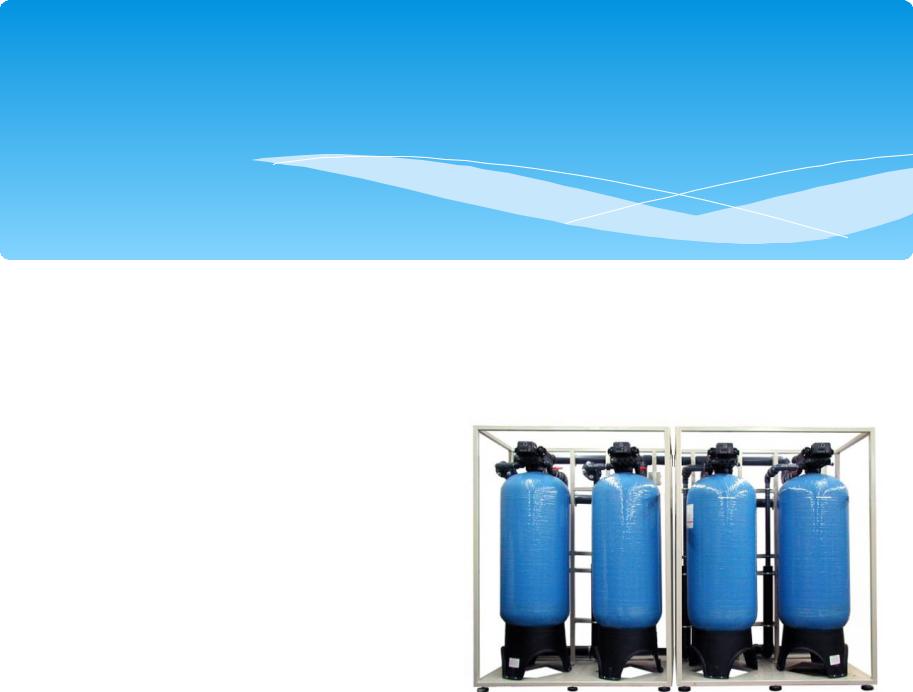

Подбор сорбционного фильтра
Сорбционный фильтр предназначен для удаления из воды оставшихся загрязнений (СПАВ, взвешенных веществ).
По расходу 35,42м3 /час принимаем две автоматические фильтровальные установки типа CWG AC 4882/360F
Фильтрующий материал:
Активированный уголь типа AquaSorb 1000, зернистость: 0,6-2,36 мм, количество: 1100 л (550 кг).
Кварцевый песок, зернистость: 2,0-3,15 мм, количество: 200 л (300 кг). Получаем на выходе с фильтров следующие показатели:
Свыхн / п 10 мг/л;
Свыхвзв 5 |
мг/л; |
СвыхСПАВ 0 |
мг/л. |
Очистка дождевых стоков
На территории промышленных предприятий для сбора дождевых стоков устанавливают аккумулирующие резервуары. Объем аккумулирующей емкости составит:
Wак 10м3hr F Zmid 10 0,0025 12500 0,18 56,2
Принимаем двухсекционную прямоугольную в плане емкость с высотой зоны отстаивания 3 м и размером 5х4 м.
Для очистки дождевых вод от взвешенных веществ и нефтепродуктов предусматривается тонкослойный отстойник, работающий по противоточной схеме удаления примесей.
После механической очистки в тонкослойном отстойнике очищенная вода сбрасывается в городской коллектор для совместной очистки с бытовыми сточными водами.
